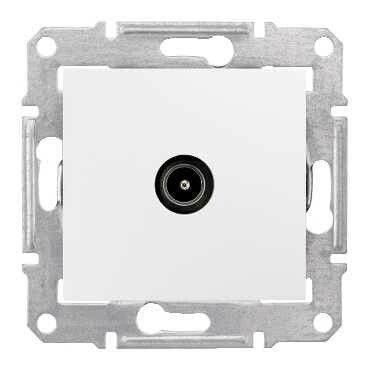

Розетка телевизионная оконечная TV 1-м СП Sedna 1дБ механизм бел. SchE SDN3201621 APC

Розетка телевизионная оконечная TV 1 дБ белая от Schneider Electric (артикул sdn3201621) предназначена для завершения коаксиальной антенной сети в жилых помещениях - обеспечивает подключение телевизора к кабельному или спутниковому сигналу с минимальным ослаблением.

Назначение и область применения

Эта розетка используется как оконечное устройство в системах телевизионного сигнала - то есть последняя точка подключения перед телевизором или приставкой. Подходит для установки в квартирах, домах, офисах и других объектах гражданского строительства. Применяется там, где требуется качественный и стабильный прием ТВ-сигнала без лишних переходников.

Технические характеристики

• Тип розетки: коаксиальная, с одним гнездом типа TV (F-разъём)
• Затухание сигнала: 1 дБ - минимальное ослабление, что важно для сохранения качества изображения
• Способ монтажа: внутренний, в монтажную коробку
• Габариты: 64×70×40 мм
• Минимальная глубина монтажной коробки: 35 мм
• Материал корпуса: термопласт, без галогенов
• Цвет: белый, глянцевая поверхность
• Степень защиты: IP20 - противостояние случайным прикосновениям, но не защищена от влаги
• Крепление: винтовое, с зажимом провода
• Климатическое исполнение: УХЛ4 - рассчитана на умеренные и холодные климатические зоны с контролируемой температурой и влажностью
• Сертификация: соответствует REACh и RoHS

Совместимость и монтаж

Розетка совместима со всеми стандартными коаксиальными кабелями с F-разъёмом (например, RG-6, RG-59). Монтаж выполняется в стандартную круглую или прямоугольную монтажную коробку глубиной не менее 35 мм. Наличие опорного кольца и сальника позволяет плотно закрепить кабель и предотвратить его вытягивание. Кабель зачищается и вставляется в контакт, после чего затягивается винт. Накладка легко фиксируется на механизме - не требует специальных инструментов.

Безопасность и стандарты

Розетка выполнена из безопасного термопласта без галогенов, что снижает риск выделения токсичных веществ при перегреве. Соответствует нормам REACh и RoHS - экологически безопасна и не содержит свинца, кадмия и других запрещённых элементов. IP20 гарантирует защиту от прикосновений пальцами, но не предназначена для влажных помещений - не устанавливать в ванных комнатах, бассейнах или на улице.

Преимущества

• Оконечная конструкция с затуханием всего 1 дБ - минимизация потерь сигнала, особенно важна при слабом входном уровне
• Наличие сальника и опорного кольца - исключает люфт кабеля и повышает долговечность соединения
• Фирменная серия Sedna от Schneider Electric - проверенная надёжность, совместимость с другими изделиями серии
• Глянцевая белая накладка - эстетично сочетается с современным интерьером
• Простой и быстрый монтаж благодаря винтовому зажиму и предварительно продуманной форме

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от воды и пыли
• Не подходит для многоканальных распределителей - работает только как одиночная оконечная розетка
• Не имеет возможности подписать метку - нельзя пометить номер канала или источник сигнала
• Требует наличия монтажной коробки глубиной ≥35 мм; в старых штробах меньшей глубины возможны проблемы с установкой

Примеры использования

• Подключение телевизора в гостиной через кабельное ТВ
• Финальная точка в системе спутниковой антенны в частном доме
• Установка в новостройках при комплексной прокладке телеантенных сетей
• Замена старой розетки при ремонте квартиры с сохранением существующего кабеля

Практические советы

• Перед монтажом проверьте, чтобы кабель был правильно зачищен - внешняя оплетка должна быть удалена на 8–10 мм, центральный проводник - ровный, без заломов
• При использовании в многоэтажных домах с длинными трассами - убедитесь, что уровень сигнала до этой розетки достаточен (не ниже –40 дБмВ)
• Не используйте эту розетку как ответвитель - она не предназначена для разветвления сигнала, только для окончания линии
• Если нужна возможность подписи - выбирайте другие модели серии Sedna с полем для этикетки
• При замене старой розетки - отключите питание всех активных устройств (усилителей, делителей), даже если розетка пассивная
