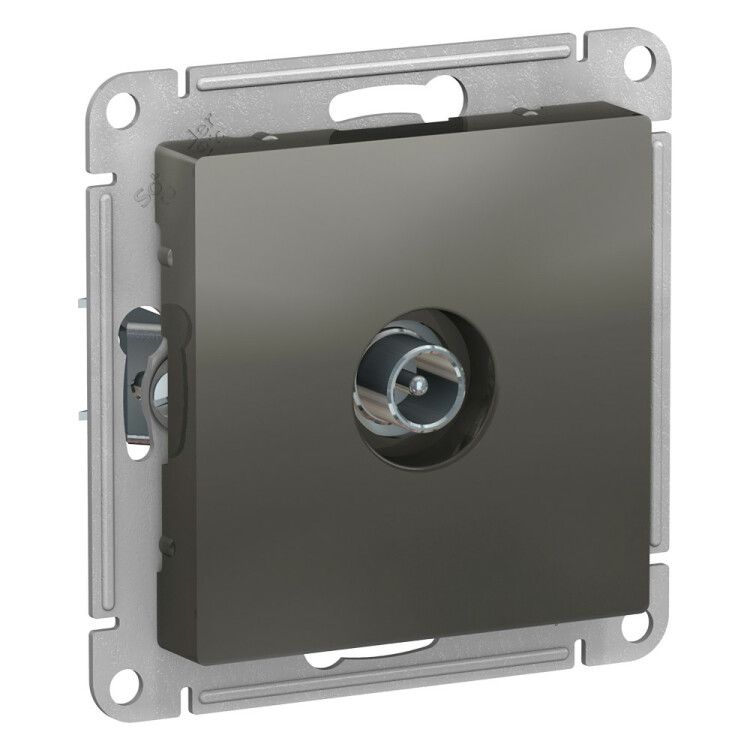

Механизм розетки TV ATLAS DESIGN оконечный 1DB сталь SchE ATN000991 APC

Розетка телевизионная оконечная 1 дБ, механизм, цвет сталь, SE от Systeme Electric (артикул atn000991) - это проходной механизм для скрытой установки, предназначенный для подключения телевизора к антенной сети с минимальными потерями сигнала. Подходит для использования в жилых и офисных помещениях с контролируемым микроклиматом.

Назначение и область применения

Розетка телевизионная оконечная 1 дБ, механизм, цвет сталь, SE используется для подключения телевизоров, приставок и других устройств к коаксиальной телевизионной сети. Она применяется в системах спутникового и цифрового ТВ, где важно сохранить уровень сигнала. Механизм можно устанавливать как отдельную точку подключения или в конце линии - например, после нескольких ответвлений. Подходит для квартир, домов, гостиниц и административных зданий.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Потери в ответвителе: 1 дБ - минимальное затухание сигнала, что обеспечивает высокую четкость изображения даже при длинных трассах
• Номинальный ток: 0,35 А - допустимый ток для слаботочных сигналов, не предназначен для питания устройств
• Частотный диапазон: 5–862 Гц - покрывает все аналоговые и цифровые ТВ-каналы, включая DVB-T/T2 и спутниковые частоты
• Материал корпуса: ABS-пластик - прочный, устойчивый к механическим повреждениям и УФ-излучению
• Цвет: серый («сталь») - матовая поверхность без покрытия, не требует дополнительной отделки
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: в распор + на шурупы - надёжная фиксация в стеновой нише
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, подходит для помещений с нормальным уровнем влажности
• Гарантия: 60 месяцев
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная оконечная 1 дБ, механизм, цвет сталь, SE совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Кабель зачищается и заводится внутрь через заднюю часть механизма - контакт F-разъёма плотно прижимает центральный проводник и экран. Усиленные лапки обеспечивают устойчивость в коробке, предотвращают люфт и перекос. Не используйте для подключения силового оборудования - только слаботочные сигналы.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и не содержит галогенов, что снижает риск выделения токсичных веществ при нагреве. Номинальный ток 0,35 А исключает перегрузку по току при подключении только телевизионного устройства. IP20 позволяет использовать только внутри помещений - не рекомендуется для ванных комнат, балконов или наружной установки.

Преимущества

• Минимальные потери сигнала (1 дБ) - качество картинки не снижается даже при многократном ответвлении
• Прочный ABS-пластик - не царапается, не желтеет под светом
• Усиленные лапки крепления - надёжная фиксация в любой монтажной коробке
• Поддержка широкого частотного диапазона - совместима с современным цифровым ТВ и спутниковыми системами
• Серия AtlasDesign - единый дизайн с другими элементами системы, легко сочетается с розетками и выключателями этой же серии

Ограничения применения

• Не предназначена для работы во влажных средах - запрещено использование в банях, душевых, на улице
• Не подходит для передачи питания - нельзя использовать как источник энергии для активных устройств (например, усилителей)
• Не имеет защиты от помех - при наличии мощных источников ЭМИ (частотные преобразователи, сварочные аппараты) возможны помехи
• Только один вход/выход - не является делителем сигнала; для разветвления нужен отдельный ответвитель

Примеры использования

• Подключение телевизора в гостиной к антенне, проведённой по этажу
• Завершающая точка в линейной схеме подключения ТВ-кабеля между несколькими комнатами
• Установка в офисе рядом с рабочим местом для подключения видеоконференций
• Замена старой розетки в квартире при модернизации ТВ-сети

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает помехи
• Не перетягивайте кабель при подключении - это деформирует контакты и увеличит потери
• Если планируете несколько розеток в одной линии - начните с розетки без потерь (0 дБ), закончите эту модель (1 дБ)
• При замене старой розетки убедитесь, что новый механизм точно совпадает по типу крепления и диаметру отверстия в коробке
• Эта розетка - часть серии AtlasDesign от Systeme Electric - её удобно комбинировать с другими изделиями той же серии для единого дизайна интерьера
