Розетка телевизионная проходная TV СП Valena 14дБ 2400МГц механизм алюм. IEK 770131 Legrand

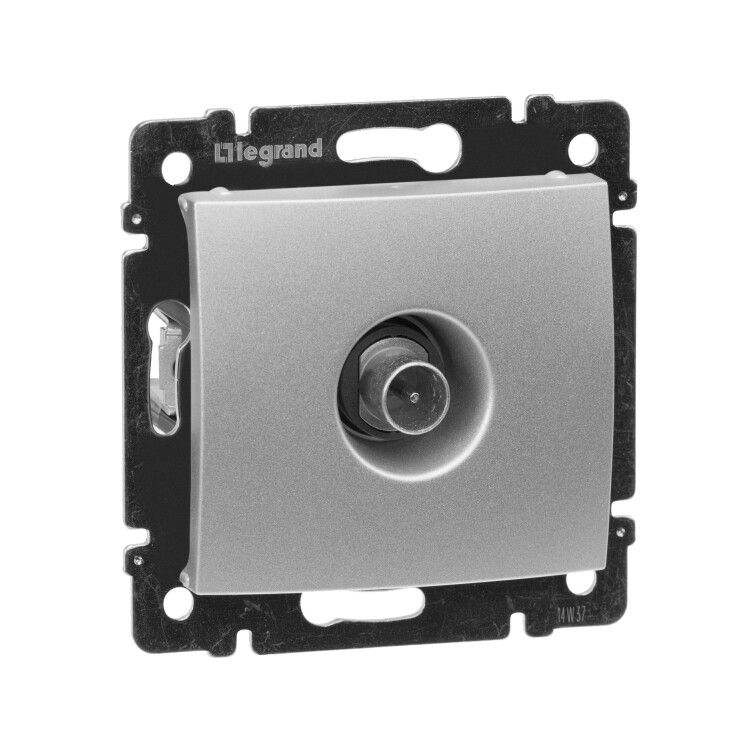

Розетка телевизионная проходная TV 14 дБ алюминий от Legrand (серия Valena, артикул 770131) предназначена для организации шлейфовой схемы подключения телевизионных сигналов - она позволяет передавать сигнал от одной точки к другой без потерь качества, не завершая цепь.

Назначение и область применения

Эта проходная розетка используется исключительно в цепях последовательного подключения («шлейф»): сигнал поступает на вход, частично теряется (на 14 дБ), а оставшаяся часть передаётся дальше к следующей розетке. Она не предназначена для оконечного подключения телевизора - для этого нужна обычная розетка без ослабления сигнала. Применяется в многоквартирных домах, офисах, кабельных сетях, где требуется равномерное распределение TV-сигнала между несколькими точками.

Технические характеристики

• Тип: проходная TV-розетка
• Потери при передаче: 14 дБ - обеспечивает необходимое ослабление сигнала для балансировки уровня во всей сети
• Частотный диапазон: 4–862 МГц - совместима с аналоговым, цифровым и спутниковым ТВ-сигналом
• Степень защиты: IP21 - защищена от вертикально падающих капель воды и доступа пальцев, подходит для внутренней установки
• Температурный режим: от –5 до +40 C - работает в типичных условиях жилых и административных помещений
• Материал корпуса: пластик с матовой поверхностью, цвет - имитация алюминия
• Количество выходов: один (вход и выход через одно гнездо)
• Количество постов: 1
• Состав: не содержит галогенов - безопаснее при возможном возгорании

Совместимость и монтаж

Розетка монтируется в стандартную подрозетник глубиной 40–45 мм. Крепится двумя способами: распорными лапками и винтами - удобно для любых типов стен. Подключение осуществляется коаксиальным кабелем RG-6 или аналогичным с F-разъёмом. Обязательно соблюдайте полярность: входной провод подключается к контакту «IN», выходной - к «OUT». Накладка с крышкой легко снимается для обслуживания. Установка требует предварительной подготовки канала для кабеля - розетка не предназначена для открытой проводки.

Безопасность и стандарты

Соответствует требованиям безопасности для бытовых и коммерческих телевизионных систем. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. IP21 обеспечивает базовую защиту от случайного контакта и влаги в помещениях с нормальной влажностью.

Преимущества

• Устойчивый уровень сигнала в шлейфе благодаря фиксированному затуханию 14 дБ
• Простая замена старой розетки - совместима с существующими подрозетниками
• Крышка закрывает контакт при отключенном устройстве - снижает риск повреждения и попадания пыли
• Матовая поверхность не царапается и не отражает свет - эстетично в интерьере

Ограничения применения

• Не использовать как оконечную розетку - сигнал будет слишком слабым для приемника
• Не применять вне помещений - IP21 недостаточно для улицы или сырых зон
• Не подключать к антенным усилителям напрямую без учёта бюджета усиления - может вызвать перегрузку
• Не использовать в сетях с более чем 10–12 розетками подряд - суммарные потери превысят допустимые значения

Примеры использования

• Подключение нескольких телевизоров в квартире по принципу «от комнаты к комнате»
• Разводка сигнала в офисах, гостиницах, общежитиях с централизованной антенной системой
• Замена устаревших розеток в старых домах при реконструкции TV-сети

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - он должен быть выше 65 дБмкВ, чтобы после 14 дБ потерь на выходе осталось достаточно мощности
• Обязательно используйте качественный коаксиальный кабель с экранированием ≥95% - плохой кабель увеличит потери и вызовет помехи
• На конце шлейфа всегда ставьте обычную розетку без ослабления - так телевизор получит максимальный уровень сигнала
• При установке в деревянных конструкциях избегайте плотного прилегания к нагреваемым элементам - температурный диапазон ограничен
• Артикул 770131 - совместим с другими изделиями серии Valena, можно сочетать с декоративными рамками того же дизайна
