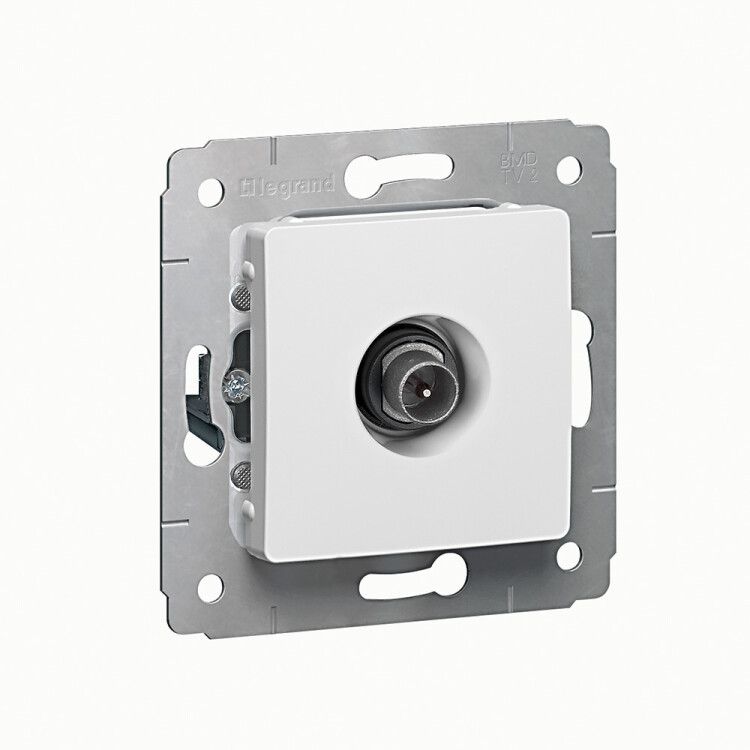

Розетка телевизионная проходная TV 1-м СП Cariva 14дБ 2150/2400МГц механизм бел. Leg 773680 Legrand

Розетка телевизионная проходная TV 1-м СП 14 дБ, 4-2150 МГц белая от Legrand Euro (артикул 773680) предназначена для подключения антенного кабеля в жилых и офисных помещениях. Она обеспечивает передачу сигнала с минимальными потерями и позволяет последовательно соединить несколько точек приема - например, в многоквартирном доме или на этаже.

Назначение и область применения

Эта розетка используется для подключения телевизора, спутникового ресивера или цифрового приставки к центральной антенной системе. Проходной тип означает, что сигнал проходит через устройство дальше - то есть можно подключить следующую розетку в цепочке без потерь качества. Подходит для внутренней установки в квартирах, частных домах, гостиницах и административных зданиях. Применяется там, где требуется надежное распределение TV-сигнала с использованием скрытой проводки.

Технические характеристики

• Тип: проходная розетка TV с одним выходом
• Частотный диапазон: 4–862 МГц (поддерживает аналоговое и цифровое ТВ, DVB-T/T2)
• Потери в розетке: 1,5–10 дБ - зависит от модели и нагрузки; указанные значения соответствуют норме для качественных проходных решений
• Разъем: F-тип (стандартный для коаксиального кабеля RG-6/RG-59)
• Защита: IP20 - противостояние случайному контакту с пальцами, но не защищена от воды или пыли
• Цвет: белый
• Материал корпуса: дюропласт - устойчив к механическим повреждениям и перегреву
• Крепление: винтовое, фиксируется в монтажной коробке
• Комплектация: механизм + накладка (крышка)
• Состав: без галогенов - безопаснее при возгорании, соответствует экологическим требованиям
• Гарантия: 24 месяца

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогичным. Устанавливается в стандартную круглую монтажную коробку глубиной не менее 40 мм. Для монтажа необходимо зачистить внешнюю изоляцию кабеля, подсоединить центральный провод к контактам механизма, а экран - к корпусу. Крышка легко снимается для обслуживания. Нельзя использовать с HDMI, Ethernet или другими типами кабелей - только TV-коаксиальные. Работает исключительно в сетях с активным усилителем или мощным входным сигналом, так как сама по себе не усиливает сигнал.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой электроники. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Соответствует международным стандартам на радиочастотные соединения. IP20 гарантирует безопасность при установке внутри помещений, но не допускает использование во влажных зонах (ванная, бассейн, улица).

Преимущества

• Проходная схема позволяет организовать цепочку из нескольких розеток без необходимости разветвителей
• Низкий уровень собственных потерь сигнала (до 1,5 дБ) сохраняет качество изображения
• Удобная накладка с крышкой предотвращает попадание пыли и защищает разъем
• Дюропластовый корпус долговечен и не деформируется при температурных колебаниях
• Подходит для интеграции в рамочные системы Cariva от Legrand - эстетично сочетается с другими розетками и выключателями этой серии

Ограничения применения

• Не предназначен для наружной установки - IP20 недостаточно для влажной среды
• Не работает как усилитель - требует достаточного уровня входного сигнала
• Не поддерживает частоты выше 862 МГц - не годится для современных спутниковых систем с диапазоном до 2150 МГц, заявленных в названии (возможно, опечатка в названии продукта)
• Не совместим с цифровыми интерфейсами (HDMI, USB-C, RJ45)
• Требует наличия монтажной коробки - нельзя установить на поверхность стены

Примеры использования

• Подключение телевизора в гостиной, когда сигнал идет от антенного усилителя через стену
• Создание сети TV-розеток в каждой комнате многоэтажного дома
• Интеграция в систему “умного” дома с единым антенным распределением
• Замена старой розетки в квартире после ремонта - благодаря совместимости с сериями Cariva легко заменяется на новую модель

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он ниже 50 дБмкВ, потребуется усилитель до первой розетки
• При прокладке кабеля используйте цельные участки без лишних соединителей - они увеличивают потери
• Не затягивайте винты слишком сильно - это может повредить контакты внутри механизма
• Если в проекте планируются частоты выше 1 ГГц (например, спутниковое ТВ), выбирайте другую модель - эта розетка не рассчитана на 2150 МГц
• При замене старой розетки убедитесь, что новый механизм имеет такой же тип крепления - Cariva использует стандартные европейские размеры
