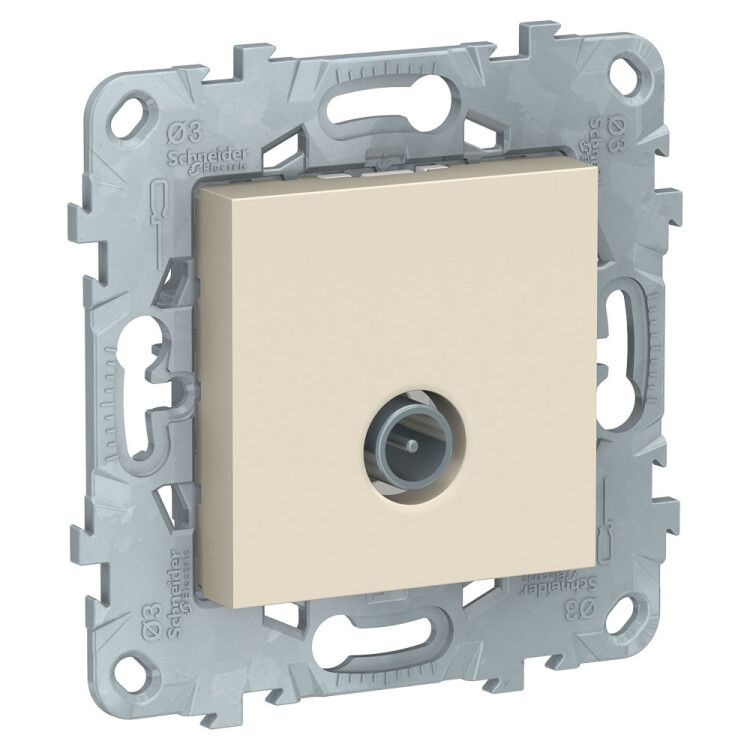

Розетка телевизионная одиночная TV Unica New механизм беж. SchE NU546244 APC

Розетка телевизионная одиночная TV Unica New от Шнейдер Электрик - это надёжное решение для подключения коаксиальных кабелей телевизионного сигнала в жилых и офисных помещениях. Артикул nu546244 сочетает экранированную конструкцию, удобство монтажа и эргономичный дизайн, подходящий для внутренней установки в стандартные монтажные коробки.

Назначение и область применения

Розетка TV Unica New предназначена для подключения антенных кабелей типа RG-6 или аналогичных коаксиальных проводов. Подходит для систем спутникового, цифрового и наземного ТВ-вещания. Используется в квартирах, домах, гостиницах, офисах - там, где требуется качественный сигнал без помех. Одиночная схема «звезда» позволяет подключить один приёмник напрямую к точке входа сигнала, что идеально для современных интерьеров с минимальным количеством ответвлений.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество гнёзд: 1
• Экранирование: корпус и разъём полностью экранированы - снижают влияние внешних электромагнитных помех
• Материал корпуса: термопласт ABS, устойчивый к УФ-излучению и механическим нагрузкам
• Цвет: бежевый, глянцевая поверхность
• Габариты: 74,5 × 74,5 × 35,5 мм
• Минимальная глубина монтажной коробки: 46 мм
• Количество модулей: 2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не предназначен для влажных помещений
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Крепление: винтовое, с опорным кольцом и компенсатором натяжения
• Выход кабеля: прямолинейный
• Содержит сальник/соединитель для герметизации кабеля на входе
• Не содержит галогенов - безопаснее при возможном возгорании
• Соответствие нормам: EN 50581:2012

Совместимость и монтаж

Розетка TV Unica New совместима со всеми стандартными коаксиальными кабелями с F-разъёмом. Монтаж выполняется во внутреннюю монтажную коробку глубиной не менее 46 мм. Крепится винтами через опорное кольцо - обеспечивает плотное прилегание к стене и предотвращает люфт. Компенсатор натяжения снижает нагрузку на контактную группу при перегибах кабеля. Накладка легко снимается для обслуживания. Для правильного подключения важно не повредить экран кабеля при обжиме F-коннектора - используйте специальный инструмент.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 50581:2012 по безопасности электронных устройств. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. Конструкция исключает случайное прикосновение к токоведущим частям благодаря закрытому корпусу и IP20. Не рекомендуется использовать в местах с постоянным воздействием воды или высокой запылённостью.

Преимущества

• Полное экранирование гарантирует чёткий сигнал без шумов и помех
• Компенсатор натяжения продлевает срок службы контакта при частых перемещениях кабеля
• Сальник на входе предотвращает попадание пыли и влаги внутрь коробки
• Глянцевая бежевая поверхность гармонично впишется в любой интерьер
• Удобный винтовой механизм крепления - не требует дополнительных элементов
• Поддерживает быстрый монтаж благодаря готовой сборке «механизм с накладкой»

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 недостаточна для открытых площадок
• Не используется для передачи питания или данных по Ethernet - только RF-сигнал TV
• Несовместима с кабелями без F-разъёма (например, RCA или BNC)
• Требует минимум 46 мм глубины монтажной коробки - не подходит для старых конструкций с малой глубиной
• Не имеет места для этикетки - невозможно маркировать порт меткой

Примеры использования

• Подключение телевизора к антенне в комнате
• Разводка сигнала от центральной точки (распределительного щита) к нескольким телевизорам в доме
• Установка в новостройках при подготовке кабельного или спутникового ТВ
• Замена устаревших розеток в ремонте квартир без изменения проводки

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - меньше 46 мм вызовет деформацию корпуса
• Обрезайте экран кабеля аккуратно, чтобы он не замыкал центральный проводник
• Используйте F-разъёмы с хорошим контактом - плохой обжим снижает качество сигнала даже при отличной розетке
• Если планируете много точек - выбирайте серию Unica NEW как единый стиль для всех розеток
• При замене старой розетки - сохраните сальник и компенсатор, они работают эффективнее, чем типовые решения
