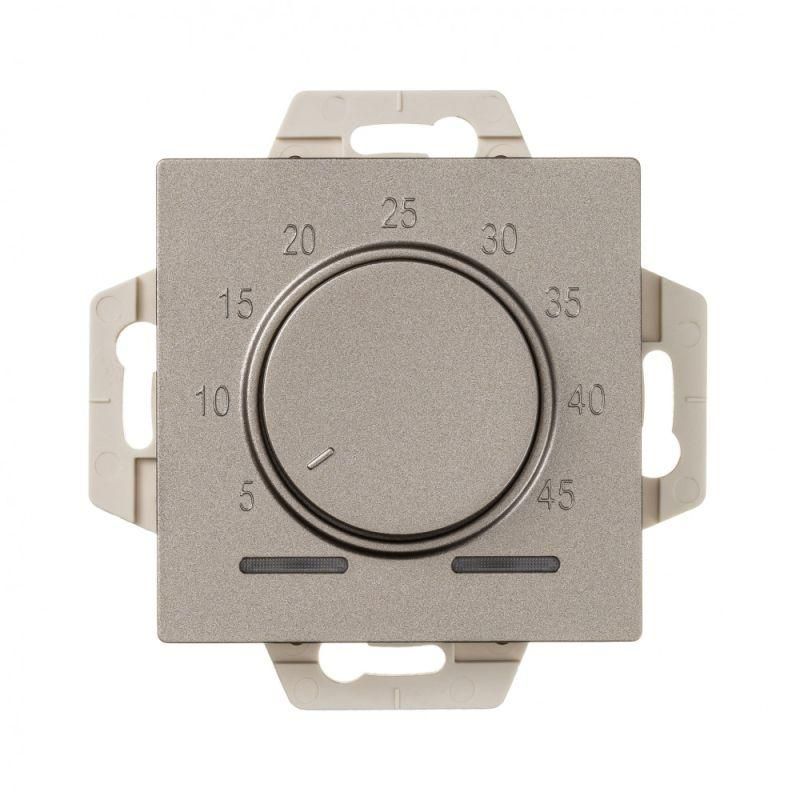

Механизм термостата ATLASDESIGN электрон. теплого пола с датчиком 10А шампань SchE ATN000535 APC

Механизм термостата электронного теплого пола с датчиком, 10 ампер, цвет шампань от Systeme Electric (серии AtlasDesign, артикул atn000535) предназначен для точного управления температурой напольного обогрева. Устройство совмещает надёжную работу с элегантным дизайном, подходящим для современных интерьеров.

Назначение и область применения

Термостат управляет работой систем электрического тёплого пола, включая нагревательные маты и кабели. Подходит для жилых комнат, ванных, кухонь и других помещений, где важна равномерная и контролируемая температура пола. Используется исключительно с однополюсными нагрузками до 10 А, что соответствует мощности до 2,3 кВт при 230 В.

Технические характеристики

• Номинальное напряжение: 230 В, частота 50 Гц
• Номинальный ток: 10 А (максимальная мощность нагрузки — 2,3 кВт)
• Диапазон задаваемой температуры: от 5 до 45 °C
• Диапазон измеряемой температуры: от +5 до +45 °C
• Тип датчика: резистивный (NTC), в комплекте с кабелем длиной 2,5 м
• Тип управления: поворотный регулятор с механической фиксацией
• Регулировочная характеристика: PI (пропорционально-интегральная) — обеспечивает плавное включение/выключение без резких скачков
• Дифференциальное значение: 1 К — минимальная разница между включением и выключением, снижает количество циклов работы
• Класс температурного контроля: I — высокая точность измерения
• Тип подключения: трёх- или четырёхпроводной (для подключения питания, нагревательного кабеля и датчика)
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри помещения
• Материал корпуса: АБС-пластик
• Цвет: шампань — нейтральный оттенок, гармонирующий с большинством декоров
• Гарантия: 60 месяцев

Совместимость и монтаж

Термостат совместим со всеми типами электрических тёплых полов, работающих на основе резистивного нагревательного элемента. Для подключения требуется наличие трёх проводов: фаза, ноль и сигнал от датчика. Четвёртый провод — заземление — рекомендован, но не обязателен для функционирования.

Установка выполняется внутренним способом в стандартную монтажную коробку глубиной не менее 40 мм. Крепление — винтовое, через боковые зажимы. Датчик температуры пола укладывается в гофру рядом с нагревательным кабелем, не допуская перегибов. Расстояние от стен — минимум 50 см, чтобы избежать влияния внешних источников тепла.

Безопасность и стандарты

Изделие оснащено электронной защитой от импульсных перенапряжений, что увеличивает долговечность. Соответствует требованиям безопасности EN 60730-1 и EN 60730-2-8 для автоматических терморегуляторов. Не предназначено для установки во влажных зонах (ванная, баня) без дополнительной защиты — степень IP20 не позволяет использовать устройство в местах с риском попадания воды.

Преимущества

• PI-регулировка снижает износ нагревательного кабеля за счёт плавного включения и отключения
• Высокий класс точности (I) гарантирует стабильную температуру ±0,5 °C
• Встроенный датчик NTC обеспечивает реальную температуру поверхности пола, а не воздуха
• Цвет «шампань» маскирует следы пыли и легко сочетается с белыми, серыми и деревянными поверхностями
• Длительная гарантия (5 лет) указывает на надёжность компонентов

Ограничения применения

• Не подходит для управления системами с мощностью выше 2,3 кВт — требуется использование контактора
• Не используется в помещениях с повышенной влажностью (например, душевые кабины) без герметичной защиты
• Не имеет Wi-Fi или программирования — работает только в режиме On/Off, без таймеров и расписаний
• Датчик нельзя удлинять или заменять на другой тип — только оригинальный NTC-кабель 2,5 м
• Не рассчитан на установку вне стен (наружный монтаж запрещён)

Примеры использования

• Подключение к нагревательному мату площадью 4 м² (1,8 кВт) в спальне
• Управление кабелем под плиткой в ванной комнате (при условии, что термостат установлен вне зоны брызг)
• Контроль температуры в детской комнате с напольным покрытием из ламината
• Интеграция в систему «умного дома» через внешнее реле, так как сам термостат не поддерживает сетевую связь

Практические советы

• Перед монтажом проверьте соответствие мощности нагревательного кабеля — не превышайте 10 А
• При укладке датчика не используйте металлические гофры — они могут влиять на показания
• Не закрывайте лицевую панель термостата коврами, мебелью или другими предметами — это искажает показания окружающей температуры
• При первом включении дождитесь прогрева пола — система может работать несколько минут перед появлением реакции
• Для замены датчика используйте только оригинал — другие типы (PT100, PTC) не будут работать корректно
• При использовании в комбинированных системах (например, с радиаторами) убедитесь, что термостат получает данные именно с пола, а не с воздуха
