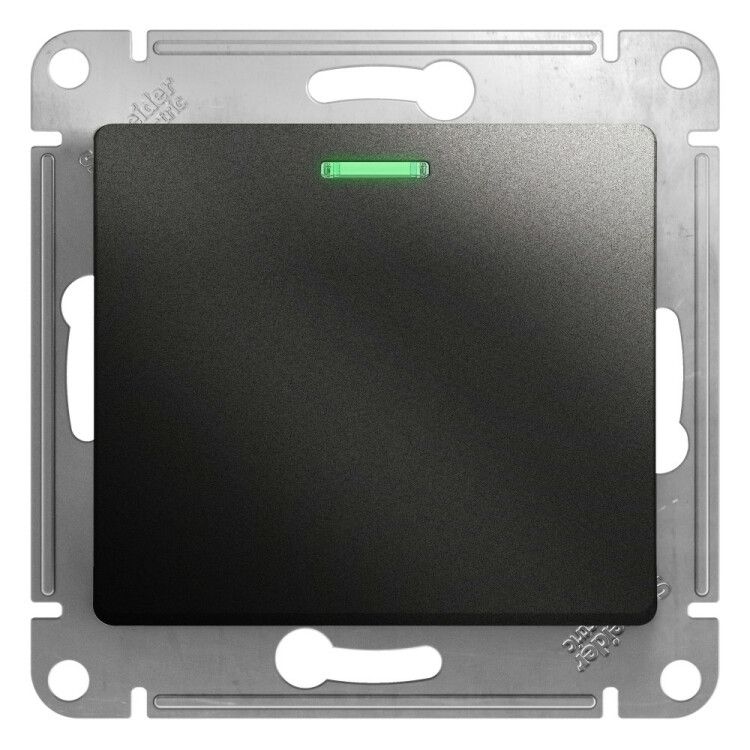

Выключатель 1-кл. СП Glossa 10А IP20 (сх. 1а) 10AX с подсветкой механизм антрацит SE GSL000713 APC

Выключатель одноклавишный с подсветкой Systeme Electric артикул gsl000713 - надёжный элемент для управления освещением в жилых и офисных помещениях. Механизм с матовой антрацитовой накладкой и зелёной LED-подсветкой обеспечивает удобство использования даже в темноте, а совместимость со скрытой проводкой делает его подходящим для стандартных монтажных коробок.

Назначение и область применения

Выключатель одноклавишный с подсветкой Systeme Electric gsl000713 предназначен для коммутации светильников и других нагрузок до 10 А в бытовых и административных помещениях. Подходит для установки в спальнях, коридорах, туалетах, где важно быстро найти выключатель ночью. Применяется в системах с однофазным переменным током 220 В / 50 Гц. Не рекомендуется для управления мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Частота: 50 Гц
• Тип подключения: 1-полюсный (одиночная коммутация фазы)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли
• Материал корпуса: пластик PC+ASA - устойчив к царапинам и УФ-излучению
• Цвет: антрацит, матовая отделка
• Габариты: 70,8 × 70,8 × 38,5 мм
• Тип крепления: винтовое, в монтажную коробку
• Способ подключения: винтовые зажимы
• Подсветка: светодиодная, зелёного цвета
• Количество модулей: 0 - механизм устанавливается в стандартную рамку
• Не содержит галогенов - соответствует экологическим требованиям

Совместимость и монтаж

Механизм Systeme Electric gsl000713 рассчитан на скрытую установку в стандартные металлические или пластиковые монтажные коробки глубиной не менее 40 мм. Крепление осуществляется двумя винтами через боковые отверстия. Для сборки требуется рамка серии GLOSSA - механизм не работает автономно. Подключение проводов - винтовыми зажимами, расположенным в двух рядах (верхний и нижний): это позволяет удобно заводить входной и выходной провода без перекрещивания. Диаметр отверстий под провода - до 2,5 мм2 (медный многожильный или одножильный).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает риск поражения током при случайном контакте с частями механизма, но не предназначено для влажных помещений (ванна, баня, улица). Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Соответствует нормам RoHS.

Преимущества

• Зелёная LED-подсветка не слепит и хорошо видна в темноте - особенно полезна в ночное время
• Ударопрочный материал PC+ASA сохраняет внешний вид при длительной эксплуатации
• Эргономичное расположение клемм упрощает монтаж и снижает вероятность ошибок
• Матовая поверхность не оставляет следов пальцев и лучше сочетается с интерьером
• Совместим с широким кругом рамок серии GLOSSA - можно заменить без переделки штроб

Ограничения применения

• Не используется во влажных помещениях - IP20 не обеспечивает защиту от влаги
• Не подходит для нагрузок выше 10 А - запрещено подключать плиты, обогреватели, насосы
• Требует установки в рамку - самостоятельная установка невозможна
• Не имеет функции диммирования - нельзя использовать с регулируемыми светодиодными лампами
• Подсветка работает только при включенном состоянии - не светится в выключенном положении

Примеры использования

• Управление потолочным светильником в спальне
• Коммутация точечных светильников в коридоре
• Переключение освещения в гардеробной или кладовой
• Установка в детской комнате - подсветка помогает ребёнку найти выключатель

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы механизм свободно поместился
• Не затягивайте винты слишком сильно - это повредит пластиковые клеммы
• Используйте только медные провода сечением до 2,5 мм2 - алюминий не допускается
• Если планируете замену старого выключателя - убедитесь, что новая рамка серии GLOSSA точно совпадает по форме и креплениям
• Подсветка не требует дополнительного питания - питание берётся от сети через нагрузку; если лампа перегорела, подсветка тоже не будет работать
