Выключатель 1-кл. СП W59 10А IP20 10AX механизм бел. SE VS110-154-1-86 APC

Выключатель одноклавишный Systeme Electric W59 - это механизм для скрытой установки, предназначенный для коммутации освещения и бытовых нагрузок в жилых и офисных помещениях. Номинальный ток 10 А и степень защиты IP20 делают его подходящим решением для внутреннего монтажа в стандартные распределительные коробки.

Назначение и область применения

Выключатель одноклавишный Systeme Electric W59 используется для включения и отключения светильников, розеточных групп и других устройств мощностью до 2,2 кВт (при 220 В). Подходит для установки в квартирах, домах, офисах, школах и других объектах с сухими условиями эксплуатации. Применяется исключительно внутри помещений - не предназначен для улицы, ванных комнат или мест с повышенной влажностью.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (совместим с сетями до 250 В)
• Количество клавиш: 1
• Тип подключения: винтовые клеммы
• Схема подключения: 1-полюсный
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Габариты: 70,8 × 70,8 × 40 мм
• Материал корпуса: ABS-пластик, не содержащий галогенов
• Отделка: глянцевая белая поверхность
• Тип крепления: винтовое
• Тип монтажа: скрытая установка в подрозетник

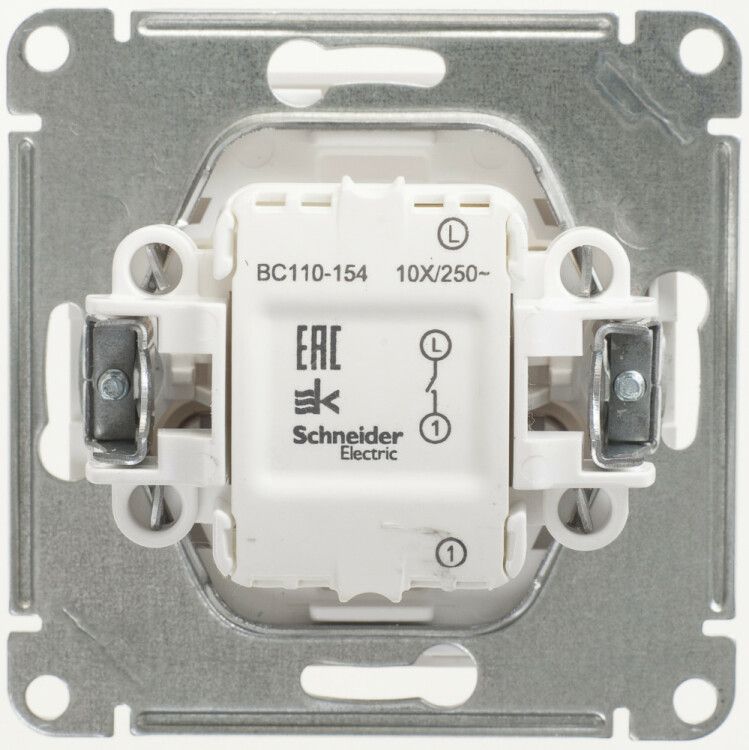

• Монтажная плата: есть - позволяет фиксировать механизм в рамке
• Сигнальный контакт состояния: да - возможность подключения индикации (например, светодиода)
• Подсветка: не встроена - требуется внешнее решение

Совместимость и монтаж

Механизм Systeme Electric W59 совместим со всеми стандартными рамками серии W59 и аналогичными системами с посадочным размером 70,8×70,8 мм. Устанавливается в подрозетники глубиной не менее 40 мм. Для монтажа используйте винтовые зажимы - провода зачищайте на 8–10 мм, затягивайте клеммы равномерно, чтобы избежать перегрева. Монтажная плата обеспечивает фиксацию механизма в рамке без люфта. Кабель подключается только в соответствии с полярностью: фаза - на вход, нагрузка - на выход. Сигнальный контакт можно использовать для подключения индикатора горения, если требуется визуальный контроль состояния выключателя.

Безопасность и стандарты

Контактные группы выполнены из серебряного сплава - обеспечивают устойчивую коммутацию без пригорания и снижают риск возгорания. Материал корпуса соответствует требованиям пожарной безопасности и не содержит галогенов, что снижает токсичность продуктов горения. Соответствует нормам ГОСТ Р 50030.2 и IEC 60669-1 для выключателей бытового назначения.

Преимущества

• Надёжные серебряные контакты - долгий срок службы даже при частых включениях
• Удобная форма и глянцевая отделка - легко моются, не царапаются
• Фиксация через монтажную плату - предотвращает смещение при закручивании рамки
• Сигнальный контакт - позволяет реализовать индикацию без замены устройства
• Совместимость с широким кругом рамок и декоративных элементов системы W59

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, бассейн) - IP20 не защищает от влаги
• Не подходит для установки вне помещений - не имеет герметизации
• Не встроенная подсветка - требует дополнительного решения при необходимости ночного видения
• Напряжение выше 250 В не рекомендуется - возможен пробой изоляции
• Запрещено подключение нагрузок более 10 А - риск перегрева и повреждения контактов

Примеры использования

• Управление потолочным светильником в спальне
• Включение точечных светильников в коридоре
• Коммутация розеточной группы в детской комнате
• Интеграция в систему автоматического освещения с использованием сигнального контакта

Практические советы

• Перед монтажом обязательно отключите питание - проверьте отсутствие напряжения тестером
• При подключении используйте медные провода сечением 0,75–2,5 мм2 - оптимально для 10 А
• Не затягивайте клеммы слишком сильно - пластик может треснуть
• Выбирайте рамку того же типа W59 - другие серии могут иметь другой шаг крепления
• Если нужна подсветка - установите отдельный LED-индикатор рядом или выберите модель с встроенной подсветкой
• Проверьте соответствие глубины подрозетника - минимальная глубина 40 мм, иначе механизм не войдёт
