Выключатель 1-кл. СП W59 10А IP20 10AX механизм сл. кость SE VS110-154-2-86 APC

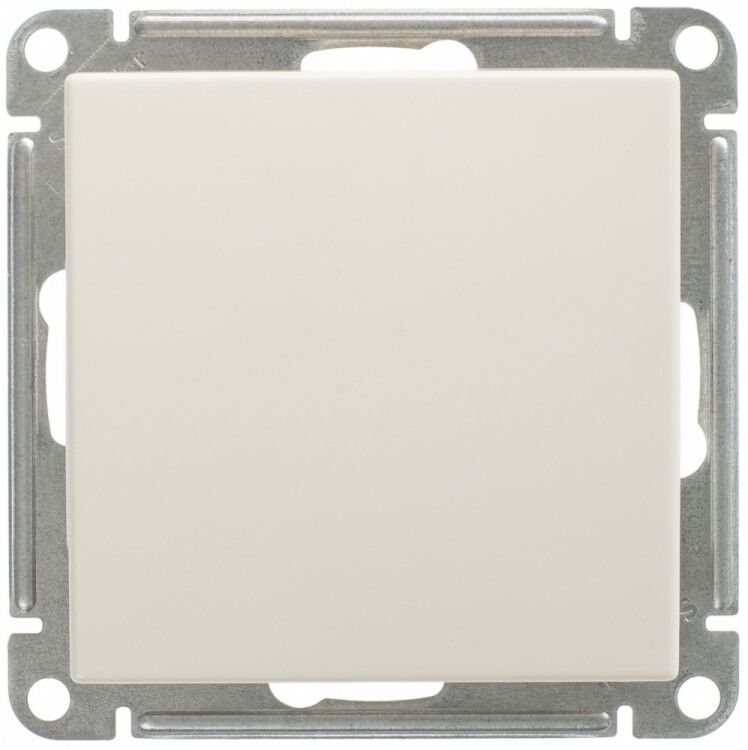

Выключатель 1-клавишный, 10А, механизм, слоновая кость от Systeme Electric (артикул vs110-154-2-86) - это компактный механизм для скрытой установки в распределительную коробку, предназначенный для коммутации освещения в жилых и офисных помещениях. Механизм совместим с рамками серии W59 и обеспечивает надёжное управление нагрузкой до 10 А.

Назначение и область применения

Выключатель 1-клавишный, 10А, механизм, слоновая кость предназначен для включения и отключения светильников, розеточных групп и других бытовых устройств с активной нагрузкой до 10 А. Подходит для установки в квартирах, домах, офисах, школах и других объектах с однофазной сетью 220–250 В. Используется исключительно в составе системы скрытой проводки - не применяется как самостоятельное устройство.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (работает в диапазоне до 250 В)
• Тип подключения: винтовые клеммы
• Схема подключения: однополюсный (разрыв фазы)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 70,8 × 70,8 × 40 мм
• Материал корпуса: ABS-пластик, не содержащий галогенов
• Цвет: бежевый (слоновая кость), глянцевая отделка
• Тип крепления: винтовое, с монтажной платой
• Подсветка: не предусмотрена, требует отдельного приобретения
• Сигнальный контакт: есть - позволяет подключить индикацию состояния (например, для автоматических систем)

Совместимость и монтаж

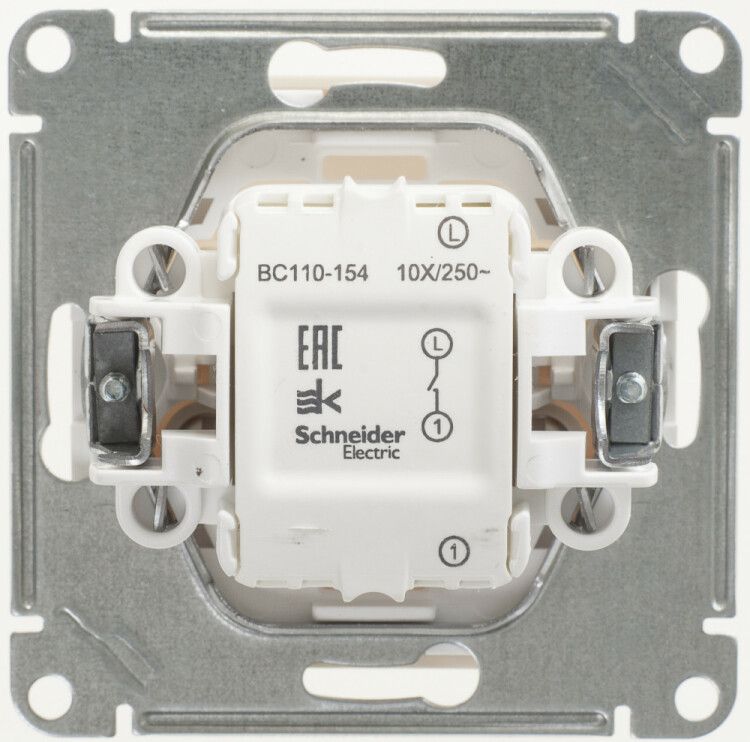

Механизм выключателя Systeme Electric W59 устанавливается только в рамки серии W59, соответствующие стандарту 70×70 мм. Для монтажа требуется предварительно установленная распределительная коробка с глубиной не менее 40 мм. Кабель подключается через винтовые зажимы - рекомендуется зачищать жилы на 8–10 мм. Монтажная плата позволяет закрепить механизм в коробке без дополнительных кронштейнов. Установка возможна только при отключенном питании.

Безопасность и стандарты

Контактные группы выполнены из серебряного сплава - повышают долговечность и снижают риск перегрева. Материал корпуса не содержит галогенов, что исключает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутренней установки в сухих помещениях. Не предназначен для использования во влажных зонах (ванная, кухня, улица) из-за степени защиты IP20.

Преимущества

• Надёжные серебряные контакты - минимизируют искрение и продлевают срок службы
• Универсальная совместимость с рамками W59 - легко заменяется в существующих системах
• Глянцевая поверхность легко моется, не царапается при обычной эксплуатации
• Сигнальный контакт позволяет интегрировать выключатель в умные системы контроля
• Экологически безопасный материал - отсутствие галогенов соответствует современным нормам

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Не поддерживает подсветку - необходимо дополнительно приобретать механизмы со светодиодами
• Не работает с индуктивными или емкостными нагрузками выше 10 А (например, мощные трансформаторы, двигатели)
• Требует обязательной установки в рамку W59 - не является автономным изделием
• Запрещено использовать в местах с частыми механическими воздействиями (производственные участки, детские учреждения без защитных решёток)

Примеры использования

• Управление потолочным светильником в спальной комнате
• Коммутация точечных LED-светильников в коридоре
• Включение розеточной группы в рабочем кабинете
• Интеграция в систему «умный дом» через сигнальный контакт для отображения состояния

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в стене - он должен позволять свободно поместить механизм 70,8×70,8 мм
• При подключении используйте медные жилы сечением 0,75–2,5 мм2; не затягивайте винты слишком сильно - можно повредить клемму
• Если нужна подсветка - выбирайте аналогичный механизм с индикацией (например, W59S) или устанавливайте отдельную подсветку в рамку
• Для многоквартирных домов рекомендуется применять этот механизм только в сочетании с рамками того же производителя - так гарантируется точное совпадение посадочных размеров
• Не смешивайте элементы W59 с другими сериями (например, Legrand, ABB) - даже при одинаковых габаритах возможны проблемы с фиксацией
