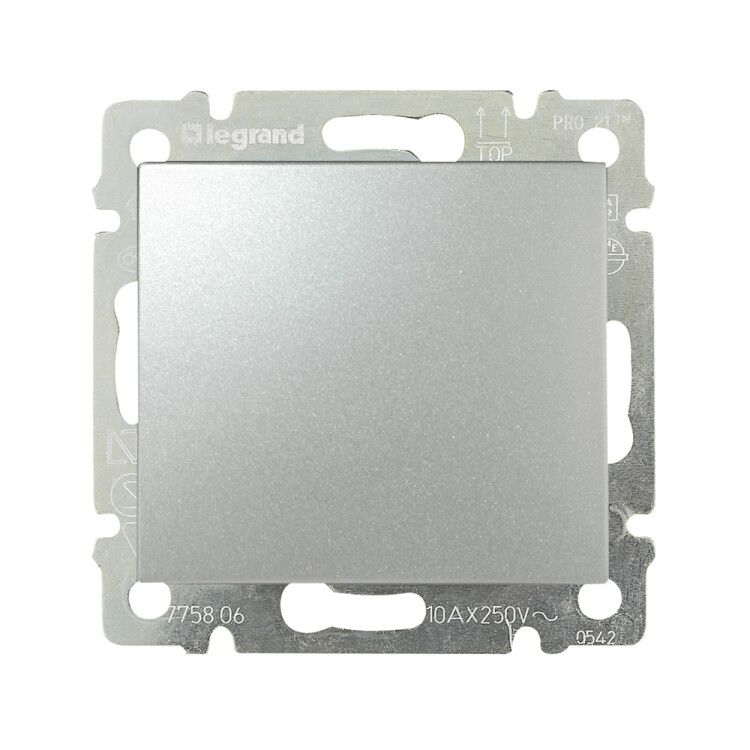

Выключатель 1-клавишный 10А безвинтовое крепление алюминий VALENA - 770101 Legrand

Выключатель одноклавишный механизм алюминий 10А 250В IP31 - это надёжный элемент коммутации для скрытой установки, предназначенный для управления светом и бытовыми приборами в жилых и общественных помещениях. Модель из серии Valena Classic от Legrand (группа IEK), артикул 770101, сочетает прочную конструкцию, простую эксплуатацию и соответствие международным нормам.

Назначение и область применения

Выключатель одноклавишный механизм алюминий 10А 250В IP31 применяется для включения и выключения осветительных приборов, вентиляционных систем, нагревательных устройств и других нагрузок до 10 А в однофазных сетях 250 В, 50 Гц. Подходит для установки в квартирах, офисах, школах, больницах и других объектах с внутренней проводкой. Устройство рассчитано на работу в условиях умеренного климата (климатическое исполнение УХЛ4).

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Частота: 50 Гц
• Степень защиты: IP31 - защита от крупных частиц пыли и вертикального падения капель воды
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 71×71×37 мм
• Тип подключения: однополюсный (1P)
• Материал корпуса: пластик с лакированным алюминиевым декоративным слоем
• Отделка поверхности: глянцевая, без галогенов
• Количество клавиш: одна
• Тип крепления: в распор + на шурупы
• Количество модулей: 0 (не требует DIN-рейки)
• Нормативы: IEC 60669-1, ТР ТС 004/2011

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной не менее 40 мм. Крепится двумя способами: за счёт распорных лапок внутри коробки и дополнительно - на саморезы через боковые отверстия. Для фиксации требуется монтажная панель, которая уже встроена в изделие. Подключение осуществляется к клеммам с зажимом для медного провода сечением до 2,5 мм2. Нельзя использовать с алюминиевыми проводами или кабелями большего сечения - это повредит контакт и вызовет перегрев.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60669-1 и техрегламенту ЕАЭС ТР ТС 004/2011. Лакированная поверхность предотвращает коррозию, материал не содержит галогенов - снижается риск выделения токсичных веществ при перегреве. Конструкция обеспечивает безопасную работу даже при частых циклах включения-выключения.

Преимущества

• Интегрированная монтажная панель упрощает установку и исключает необходимость дополнительных деталей
• Глянцевая алюминиевая накладка создаёт эстетичный вид, хорошо сочетается с современной отделкой интерьеров
• Зажимы клемм обеспечивают плотный контакт с проводом, минимизируя риск нагрева
• Поддержка двух методов крепления - распор и шурупы - гарантирует устойчивость в любых типах стен
• Серия Valena Classic проверена временем и широко используется в проектировании жилых комплексов

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP31 недостаточна
• Не работает с мощностью выше 2,5 кВт (при 250 В): превышение нагрузки приведёт к выходу из строя контактов
• Не совместим с автоматическими выключателями, диммерами или электронными регуляторами - только механическое управление
• Не рекомендуется для многоквартирных домов с высокой частотой включения (>1000 циклов/год) - срок службы ограничен конструкцией клавиши

Примеры использования

• Управление потолочным светильником в спальне
• Включение вытяжки на кухне
• Переключение ночника в коридоре
• Коммутирующее устройство для обогревателя в офисном помещении

Практические советы

• При монтаже используйте только медный провод сечением 1,5–2,5 мм2; не затягивайте клеммы слишком сильно - можно повредить контакт
• Проверьте глубину подрозетника перед установкой: минимальная - 40 мм, иначе механизм не войдёт
• Если стены хрупкие (газобетон, пеноблок), обязательно закрепите механизм на шурупы - распорные лапки могут не удерживать
• При замене старого выключателя убедитесь, что новый имеет те же габариты (71×71 мм) - иначе потребуется штробление
• Для долгой работы не допускайте подключения светодиодных ламп с драйверами, которые создают импульсные нагрузки - это может вызвать преждевременный износ контактов
