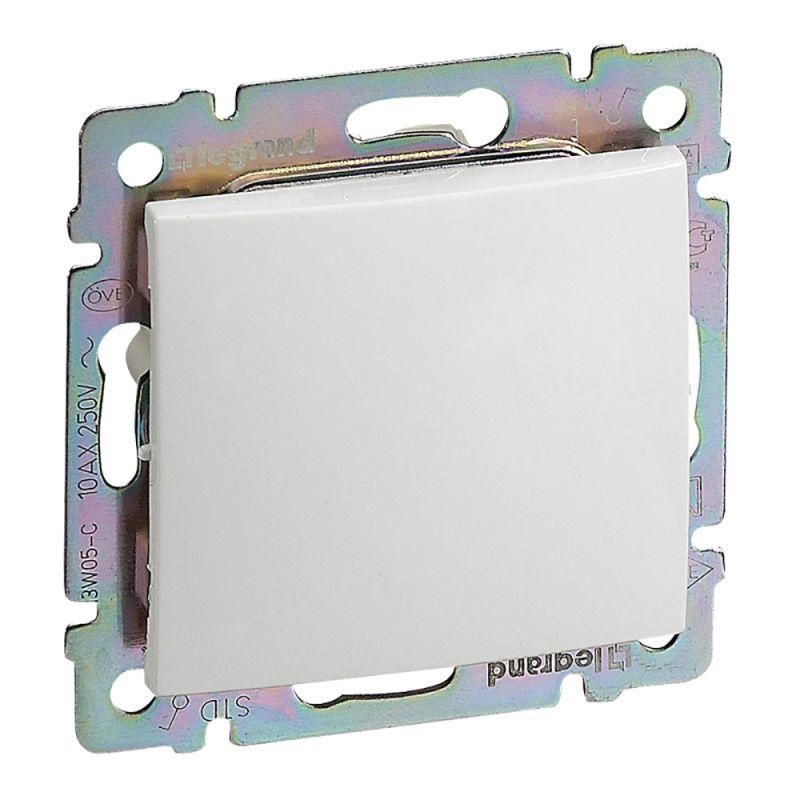

Выключатель 1-клавишный 10А безвинтовое крепление белый VALENA DIY - 694260 Legrand

Выключатель одноклавишный Valena DIY - это надёжный механизм для скрытой установки в бытовых и общественных помещениях. Номинальный ток 10 А и степень защиты IP20 делают его подходящим для управления светом и маломощными приборами. Артикул 694260 соответствует серии Valena DIY от Legrand и IEK.

Назначение и область применения

Выключатель одноклавишный Valena DIY предназначен для коммутации цепей освещения, вытяжной вентиляции и других слаботочных нагрузок до 10 А. Подходит для установки в жилых домах, офисах, школах и других объектах с постоянным пребыванием людей. Механизм работает в электросетях с напряжением 220–250 В переменного тока.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Максимальное сечение провода: 2,5 мм2
• Габариты: 71×71×37 мм
• Материал корпуса: пластик, без галогенов
• Цвет: белый, глянцевая отделка
• Способ подключения: винтовые клеммы
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25 C до +40 C и повышенной влажности
• Монтажная плата: есть - позволяет фиксировать механизм в подрозетнике
• Сертификация: IEC 60669-1, ТР ТС 004/2011

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной не менее 40 мм. Крепление осуществляется двумя способами: на распорные лапки и через два шурупа. Для монтажа требуется предварительно установленный подрозетник. Выключатель не требует специальных инструментов - достаточно отвертки для затяжки клемм. Габариты 71×71 мм позволяют использовать его в рамках рамочной системы Valena DIY - он легко заменяет аналогичные модели других производителей.

Безопасность и стандарты

Выключатель одноклавишный Valena DIY соответствует международному стандарту IEC 60669-1 и требованиям техрегламента ТР ТС 004/2011. Конструкция исключает доступ к токоведущим частям при закрытом положении клавиши. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Степень защиты IP20 обеспечивает безопасную эксплуатацию внутри помещений, но не защищает от брызг и пыли - не применяйте в ванных, кухнях или на улице.

Преимущества

• Простая и проверенная конструкция с винтовыми клеммами - удобна для монтажа даже новичкам
• Глянцевая белая поверхность хорошо сочетается с большинством интерьеров
• Монтажная плата гарантирует плотную фиксацию в подрозетнике, исключая люфт
• Поддержка стандарта Valena DIY - совместима с другими элементами этой серии
• Экологически безопасный материал без галогенов

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от влаги
• Запрещено использование в местах с высокой запылённостью
• Не подходит для мощных нагревательных приборов, двигателей или светодиодных лент с драйверами выше 10 А
• Не имеет функции диммирования - нельзя применять с регулируемым освещением
• Не рекомендуется для установки вне помещений или в неотапливаемых зонах при температуре ниже −25 C

Примеры использования

• Управление потолочным светильником в спальне
• Включение вытяжного вентилятора на кухне (при условии отсутствия брызг и пара)
• Коммутация точечных светильников в коридоре
• Переключение розеток с подсветкой в детской комнате

Практические советы

• При подключении используйте только медные провода сечением до 2,5 мм2 - более толстые не войдут в клемму
• Перед монтажом обязательно отключите питание - даже при отключенном выключателе возможен контакт с фазой
• Проверьте глубину подрозетника: механизм требует минимум 40 мм свободного пространства
• Не затягивайте винты слишком сильно - можно повредить изоляцию провода
• Артикул 694260 - это именно механизм с накладкой; для полноценной установки нужен ещё декоративный элемент (накладка) того же серийного ряда
