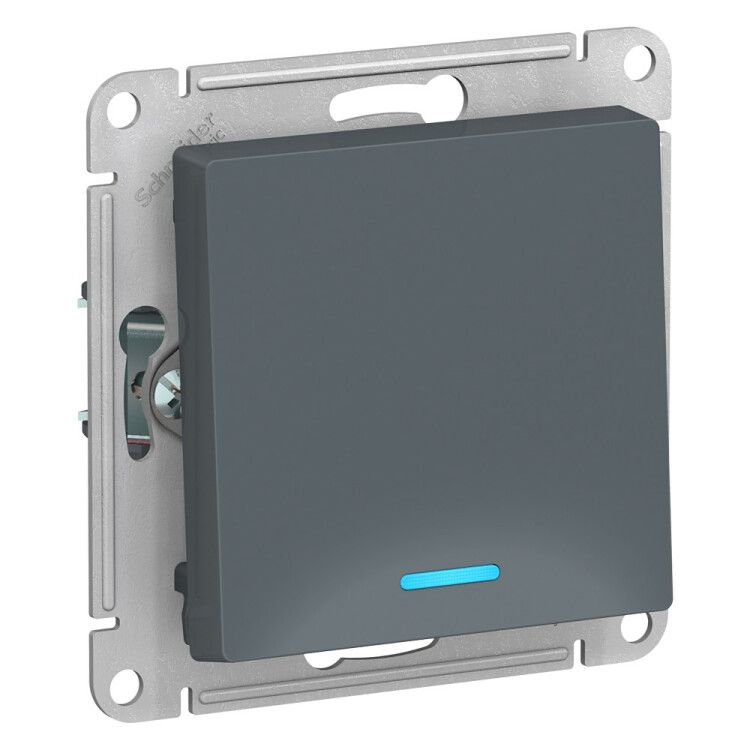

Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм грифель - ATN000713 APC

Выключатель одноклавишный с подсветкой Systeme Electric артикула atn000713 - это механизм с накладкой для внутреннего монтажа, предназначенный для управления освещением в жилых и офисных помещениях. Подсветка и матовая серая отделка делают его удобным для использования в темноте, а прочная конструкция обеспечивает долгую службу в стандартных условиях.

Назначение и область применения

Выключатель одноклавишный с подсветкой Systeme Electric предназначен для коммутации световых нагрузок в бытовых и административных помещениях. Он работает в однофазных сетях переменного тока 220 В, рассчитан на ток до 10 А. Подходит для управления одной группой осветительных приборов - например, люстрой, бра или точечными светильниками. Механизм используется в новых и реконструируемых объектах, где требуется надёжное и эргономичное управление светом.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (совместим с сетями до 250 В)
• Количество клавиш: 1
• Схема подключения: 1-полюсный (однополюсный)
• Тип подсветки: светодиодная, синий свет
• Тип крепления: винтовое
• Способ монтажа: внутренний / скрытый
• Способ подключения: винтовые зажимы
• Габариты: 71×71×40 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: серый, матовая отделка, эффект “грифель”
• Количество модулей: 0 (не требует DIN-рейки)
• Состав: безгалогеновый материал

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм. Крепится винтами через усиленные лапки - обеспечивают плотную фиксацию даже в старых или слегка повреждённых коробках. Для установки необходимы обычные инструменты: отвертка и плоскогубцы. Подключение проводов выполняется через винтовые клеммы - допускаются медные жилы сечением до 2,5 мм2. Выключатель не требует специальной подготовки сети и подходит для замены аналогичных устройств других брендов с такими же габаритами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для домашних и общественных помещений. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды - поэтому применение возможно только внутри сухих помещений. Материал корпуса не содержит галогенов, что снижает токсичность при перегреве. Соответствие нормам ЕС и РФ подтверждается сертификатами производителя.

Преимущества

• Светодиодная подсветка синего цвета позволяет легко найти выключатель в темноте без лишнего света
• Усиленные монтажные лапки обеспечивают устойчивую фиксацию в коробке, исключая расшатывание
• Матовая поверхность не царапается и не блестит, сохраняет внешний вид при длительном использовании
• ABS-пластик устойчив к механическим воздействиям и УФ-излучению - не желтеет со временем
• Компактные размеры позволяют использовать в ограниченных пространствах

Ограничения применения

• Не предназначен для влажных помещений (ванна, баня, улица) - степень защиты IP20 недостаточна
• Не подходит для управления мощностью выше 2,2 кВт (при 220 В) - превышение может вызвать перегрев контактов
• Не совместим с системами автоматизации (умный дом) - не имеет функций удалённого управления или димминга
• Запрещено открывать корпус во время работы - внутренние части находятся под напряжением

Примеры использования

• Управление потолочным светом в спальне или гостиной
• Переключение света в коридоре или на лестнице
• Коммутация освещения в офисных кабинетах и учебных классах
• Замена старого выключателя в квартире при ремонте

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы механизм полностью поместился
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы
• Для более равномерного распределения нагрузки используйте выключатель только с активными нагрузками (лампы накаливания, LED-светильники); индуктивные нагрузки (например, дроссели) могут снизить срок службы контактов
• Если вы выбираете между несколькими цветами, учтите, что матовый “грифель” лучше маскирует следы пыли и отпечатков пальцев
• Этот механизм - часть серии AtlasDesign; он гармонично сочетается с другими элементами этой линейки по дизайну и цветовой гамме
