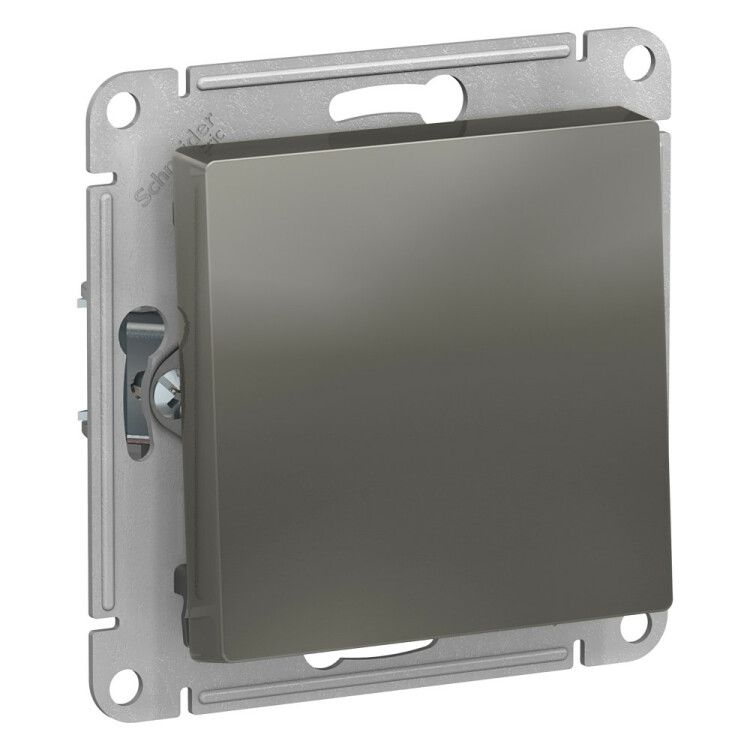

Выключатель одноклавишный ATLASDESIGN схема 1 10АХ механизм сталь - ATN000911 APC

Выключатель 1-клавишный схема 1, 10АХ, механизм сталь от Systeme Electric (артикул atn000911) - это надёжный механизм для скрытой установки в бытовых и коммерческих сетях 220–250 В. Подходит для управления освещением и другими нагрузками до 10 А, совместим с рамочными системами и обеспечивает долгий срок службы благодаря прочному корпусу и простому монтажу.

Назначение и область применения

Выключатель 1-клавишный схема 1, 10АХ, механизм сталь предназначен для включения и отключения электрических цепей с номинальным током до 10 А. Используется в жилых помещениях, офисах, торговых точках и других объектах, где требуется управление светом, вентиляторами, маломощными приборами. Механизм рассчитан на работу в стационарных условиях внутри помещений - не подходит для улицы или сырых зон.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Схема подключения: однополюсный (1-полюс)
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: винтовое
• Способ подключения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Габариты: 71×71×40 мм
• Глубина механизма: 40 мм
• Материал корпуса: термопласт (ABS-пластик)
• Отделка поверхности: матовая, серый цвет
• Количество модулей: 0 (не требует DIN-рейки)
• Состав: не содержит галогенов
• Подсветка: не предусмотрена

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной не менее 40 мм. Крепится винтами через усиленные лапки - обеспечивают плотную фиксацию даже в старых или слегка повреждённых коробках. Для сборки используется стандартная рамка системы AtlasDesign. Выключатель 1-клавишный схема 1, 10АХ, механизм сталь не имеет встроенной подсветки - её можно добавить отдельно, если использовать совместимую декоративную накладку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает риск поражения током при случайном контакте с токоведущими частями, но не защищает от попадания влаги или пыли. Применяется только в сухих помещениях. Материал корпуса не содержит галогенов - снижает выделение токсичных веществ при перегреве.

Преимущества

• Усиленные монтажные лапки - уменьшают люфт и предотвращают проворачивание механизма после установки
• Матовая поверхность - не царапается легко, не оставляет следов от пальцев
• Компактные габариты - подходят для ограниченного пространства в стене
• Совместимость с серией AtlasDesign - позволяет собирать единый дизайн интерьера
• Простота подключения - винтовые клеммы позволяют закрепить провода любого сечения до 2,5 мм2

Ограничения применения

• Не предназначен для открытой установки - не имеет защиты от влаги и пыли
• Не подходит для мощных нагрузок свыше 10 А (например, электрокотлы, сплит-системы)
• Отсутствие подсветки - в темноте невозможно определить положение клавиши без внешнего освещения
• Требует наличия рамки - не является самостоятельным элементом, всегда устанавливается в декоративную рамку

Примеры использования

• Управление потолочным светильником в спальне
• Включение вытяжки на кухне
• Переключение света в коридоре или туалете
• Контроль освещения в офисных кабинетах

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 40 мм, иначе механизм не войдёт
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластик
• Выбирайте рамку AtlasDesign того же цвета (серый) для гармоничного вида
• Если нужна подсветка - используйте совместимые накладки с LED-индикацией от Systeme Electric
• Этот механизм - часть серии AtlasDesign; он сочетается с другими изделиями этой серии, что удобно при масштабном ремонте
