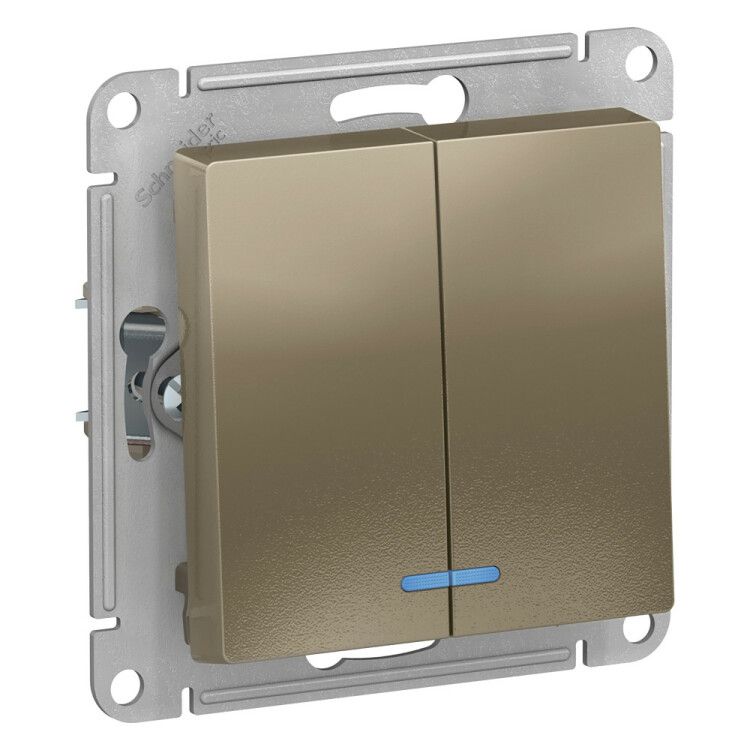

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм шампань - ATN000553 APC

Выключатель двухклавишный с подсветкой SE (Потенциал), артикул atn000553, серия AtlasDesign - это механизм для скрытой установки, позволяющий управлять двумя группами освещения с одного места. Подсветка помогает быстро найти выключатель в темноте, а матовая поверхность в цвете шампань гармонично впишется в современные интерьеры.

Назначение и область применения

Этот выключатель предназначен для коммутации осветительных нагрузок в жилых и офисных помещениях. Он управляет двумя независимыми светильниками - например, основным потолочным светом и бра над кроватью, или зоной рабочего стола и точечными светильниками вдоль стены. Подходит для комнат, коридоров, спальнях, где важно иметь возможность регулировать уровень освещения с одной точки. Механизм рассчитан на работу в сетях с напряжением до 220 В и током до 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Количество клавиш: 2
• Схема подключения: 1-полюсная (каждая клавиша управляет своей линией)
• Тип подсветки: светодиодная, синий свет
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Габариты: 71×71×40 мм
• Материал корпуса: ABS-пластик
• Отделка: матовая, без глянца
• Тип крепления: винтовое
• Способ подключения: винтовые клеммы
• Количество модулей: 0 (не требует DIN-рейки, устанавливается в подрозетник)
• Состав: без галогенов

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной не менее 40 мм. Для монтажа требуется предварительно установленный подрозетник и провода сечением до 2,5 мм2. Клеммы обеспечивают надёжный контакт при затяжке винтов усилием рукой - специальный инструмент не нужен. Выключатель не имеет рамки - её необходимо приобрести отдельно, подходящую по серии AtlasDesign. Установка возможна только в сухих помещениях, так как степень защиты IP20 исключает использование во влажных зонах (ванная, кухня, бассейн).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Номинальный ток 10 А обеспечивает безопасную работу с большинством LED-ламп и люминесцентных светильников. Применение в цепях с мощностью выше 2,2 кВт (например, с нагревательными приборами) запрещено.

Преимущества

• Светодиодная подсветка синего цвета работает даже при отключенном основном освещении - удобно ориентироваться ночью.
• Матовая поверхность не оставляет следов от пальцев и не бликуют при попадании света.
• ABS-пластик устойчив к механическим повреждениям и длительному воздействию UV-излучения - сохраняет внешний вид годами.
• Совместим с другими элементами серии AtlasDesign - можно собирать единый стиль интерьера.
• Простая система винтового подключения - не требует опыта, доступна для самостоятельной замены.

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и пара.
• Не подходит для управления мощными нагрузками: нельзя использовать с тепловыми приборами, насосами, двигателями.
• Требуется отдельная рамка - механизм не используется самостоятельно.
• Не совместим с системами умного дома без дополнительных модулей - только ручное управление.
• Запрещён монтаж в местах с высокой вибрацией (например, рядом с вентиляторами или станками).

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, вторая - ночники у кровати.
• Освещение гостиной: основной свет и подсветка ниш или декора.
• Коридор с двумя зонами: входной свет и свет в конце прохода.
• Офисный кабинет: рабочая зона и фоновое освещение.

Практические советы

• Перед монтажом обязательно отключите питание - проверьте отверткой с индикатором.
• При подключении используйте провода одинакового сечения; не допускайте оголённых участков более 8–9 мм.
• Выбирайте рамку того же цвета (шампань) и серии (AtlasDesign) - иначе будет заметен контраст.
• Если подсветка не горит после установки - проверьте целостность цепи и правильность подключения фазы к контакту подсветки (обычно помечен как L или “+”).
• Не закручивайте винты слишком сильно - это может треснуть пластиковую клемму.
• Для замены механизма достаточно открутить два винта на лицевой стороне - старый вынимается без демонтажа всей системы.
