Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм жемчуг - ATN000453 APC

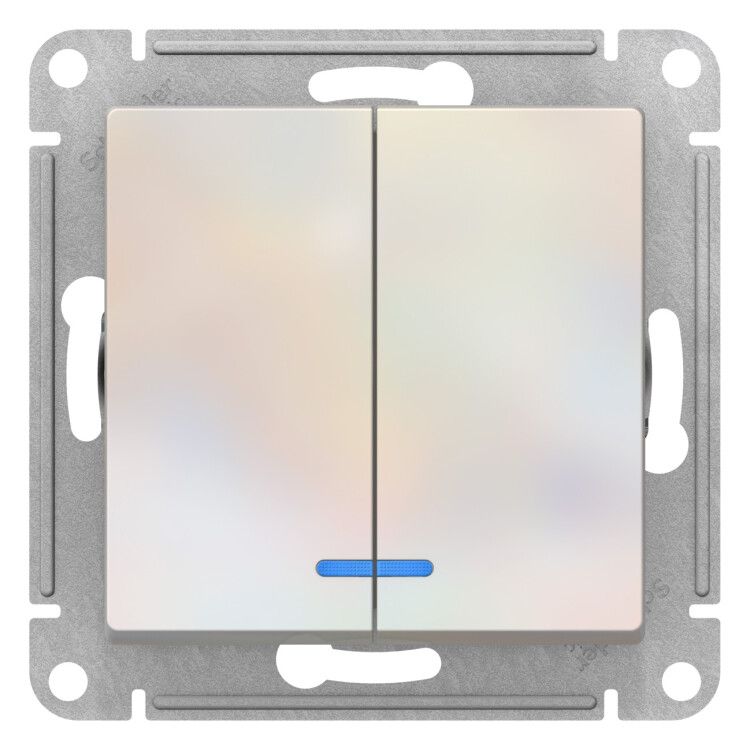

Выключатель двухклавишный с подсветкой Systeme Electric артикула ATN000453 - это механизм серии AtlasDesign для скрытой установки, предназначенный для управления двумя группами освещения в помещениях с ограниченным зрением в темноте. Цвет жемчуг обеспечивает нейтральное сочетание с интерьерами, а подсветка повышает удобство эксплуатации.

Назначение и область применения

Выключатель двухклавишный с подсветкой Systeme Electric используется для коммутирования двух независимых нагрузок - например, двух групп точечных светильников, люстры с двумя режимами или света в комнате и коридоре - с одного места. Подходит для жилых помещений, офисов, общественных зон. Особенно эффективен в спальнях, холлах, туалетах и коридорах, где важно быстро найти выключатель ночью.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В;
• Номинальное напряжение: 220 В - рассчитан на бытовую однофазную сеть;
• Тип подключения: двухполюсный, 2×1 - каждая клавиша управляет своей цепью отдельно;
• Подсветка: светодиодная, синего цвета - включается при отключенном состоянии, помогает найти устройство в темноте;
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Габариты: 71×71×40 мм - совместим со стандартными монтажными коробками глубиной ≥40 мм;
• Материал корпуса: термопласт (ABS-пластик) - прочный, устойчив к механическим воздействиям и УФ-излучению;
• Отделка: матовая белая поверхность цвета жемчуг - не бликует, маскирует следы эксплуатации;
• Не содержит галогенов - соответствует экологическим требованиям при горении и переработке;
• Крепление: винтовое - через четыре монтажные лапки на рамке;
• Способ подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Механизм системы AtlasDesign предназначен для установки в стандартные металлические или пластиковые монтажные коробки с внутренним размером не менее 71×71 мм и глубиной 40 мм. Монтаж выполняется после предварительного отключения питания. Для фиксации используются усиленные лапки - они плотно прилегают к стенкам коробки, снижают риск расшатывания. Клеммы позволяют подключить медные одножильные или многожильные провода с зачисткой до 8–10 мм. Накладка уже встроена - дополнительная декоративная рамка не требуется.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых электроустановок. Сертифицирован по нормам ГОСТ Р 50345 и IEC 60669. Отсутствие галогенов снижает опасность выделения токсичных веществ при возгорании. IP20 исключает использование во влажных помещениях (ванна, баня, улица). Не рекомендуется применять в местах с высокой запылённостью или возможным попаданием жидкости.

Преимущества

• Удобная подсветка - синий светодиод не слепит, хорошо виден в темноте;
• Прочные монтажные лапки обеспечивают устойчивую фиксацию даже в старых коробках;
• Матовое покрытие не царапается легко и не требует частой уборки;
• Совместим с другими элементами серии AtlasDesign - можно собирать единый стиль интерьера;
• Экономичный вариант: механизм без лишних функций, но с проверенной конструкцией.

Ограничения применения

• Не предназначен для работы с мощностями выше 2,2 кВт - не использовать для нагревательных приборов, мощных светильников или двигателей;
• Запрещено применять в условиях повышенной влажности (IP20 не защищает от брызг и пара);
• Не подходит для открытой установки - только скрытая монтажная коробка;
• Подсветка работает только при отключённом положении - не заменяет автономное освещение;
• Не имеет возможности регулировки яркости подсветки или её отключения.

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночник у кровати;
• Освещение коридора и прихожей - два направления с одного выключателя у входа;
• Комната с двумя зонами: рабочая зона и отдых - каждый свет включается отдельно;
• Общественные помещения: туалеты, гардеробы, кладовые - где важна ориентация в темноте.

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером;
• Используйте провода сечением 1,5–2,5 мм2 - более тонкие могут греться, толстые плохо войдут в клеммы;
• При закручивании винтов не переусердствуйте - можно повредить контактную площадку;
• Если коробка слишком глубокая, используйте специальные удлинители для механизма - чтобы лицевая часть не уходила внутрь;
• Цвет жемчуг лучше всего сочетается с белыми, серыми и пастельными интерьерами - не выбирайте для контрастных решений;
• ATN000453 - это механизм, а не готовый выключатель; он требует установки в монтажную коробку и подключения к сети.
