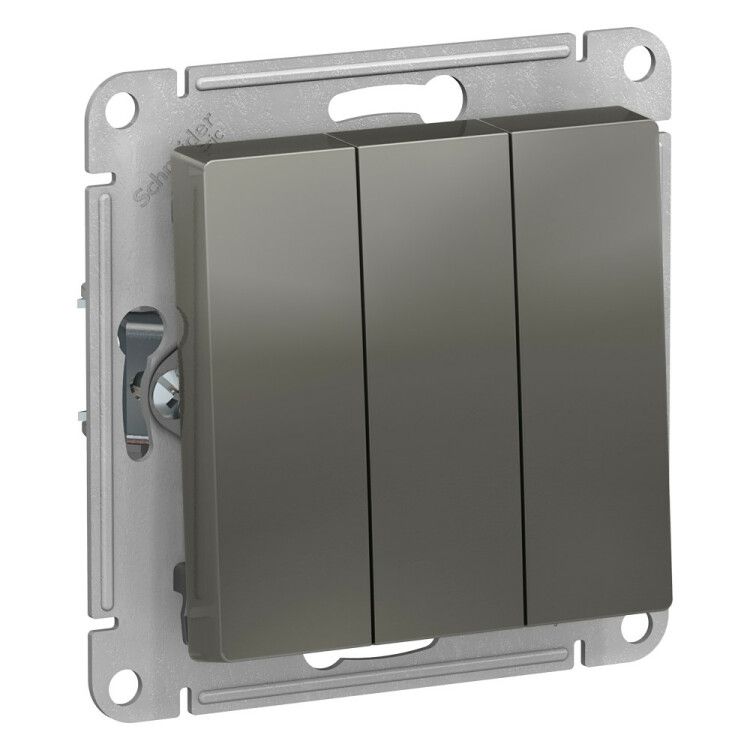

Выключатель 3-кл. СП AtlasDesign 10А IP20 (сх. 1+1+1) 10AX механизм сталь SE ATN000931 APC

Выключатель трёхклавишный Systeme Electric артикула atn000931 - это надёжный механизм для управления тремя группами освещения из одного места. Подходит для скрытой установки в жилых и офисных помещениях, работает в сети 220–250 В, рассчитан на ток до 10 А. Механизм совместим с рамками серии AtlasDesign.

Назначение и область применения

Выключатель трёхклавишный Systeme Electric atn000931 предназначен для коммутирования трёх независимых нагрузок - например, трёх групп точечных светильников, люстр или подсветки. Каждая клавиша управляет своей цепью, что удобно для зонирования освещения в комнате, коридоре или на кухне. Применяется в системах внутренней проводки с использованием скрытой установки. Подходит для бытовых и коммерческих объектов, где требуется точечный контроль нескольких источников света.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка на каждую клавишу
• Номинальное напряжение: 220–250 В - для однофазных сетей переменного тока
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами более 12 мм, но не защищён от воды
• Способ монтажа: скрытая установка - монтируется в подрозетник
• Тип подключения: винтовые зажимы - надёжное соединение с медными проводами сечением до 2,5 мм2
• Габариты: 71×71×40 мм - соответствует стандартным подрозетникам
• Материал корпуса: термопласт - прочный, не горючий, устойчив к перегреву
• Отделка: матовая серая поверхность - не бликует, маскирует следы эксплуатации
• Количество модулей: 0 - не требует DIN-рейки, является самостоятельным механизмом
• Подсветка: не предусмотрена - необходимо использовать внешние решения
• Состав: безгалогенный материал - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Механизм Systeme Electric atn000931 совместим с лицевыми рамками серии AtlasDesign. Для установки используется стандартный подрозетник глубиной не менее 40 мм. Монтаж выполняется через винтовые лапки - они плотно фиксируют механизм в коробке, предотвращая люфт. Подключение проводов осуществляется винтовыми клеммами: затягивайте их равномерно, чтобы не повредить изоляцию. Не используйте многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Произведён из самозагасающего материала, не поддерживающего горение. Соответствует нормам RoHS - не содержит опасных веществ. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначен для влажных помещений, улицы или мест с высокой запылённостью.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых подрозетниках
• Матовая поверхность снижает видимость царапин и потёртостей после длительной эксплуатации
• Компоненты изготовлены из термопласта, устойчивого к температурным колебаниям
• Совместимость с серией AtlasDesign - возможность замены без переделки отделки стен
• Экологичный состав - не содержит галогенов, безопасен при пожаре

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления мощными нагрузками свыше 2,2 кВт (при 220 В) - превышение тока вызывает перегрев
• Не имеет подсветки - в темноте невозможно определить положение клавиш без дополнительного освещения
• Не предназначен для частого включения/выключения (более 10 раз в минуту) - риск износа механики
• Требует наличия подрозетника; не монтируется на поверхность стены

Примеры использования

• Зональное управление освещением в спальне: основной свет, ночник, подсветка шкафа
• Контроль трёх рядов LED-ламп в коридоре
• Включение света в кухне: рабочая зона, остров, обеденная группа
• Освещение в офисном кабинете: верхний свет, торшер, подсветка книжных полок

Практические советы

• Перед монтажом обязательно отключите питание - работа с током под напряжением опасна
• Используйте провода сечением 1,5–2,5 мм2 - больше не рекомендуется, так как клеммы не рассчитаны на большие площади
• Проверьте посадочный диаметр подрозетника - он должен быть 68–72 мм, иначе механизм будет болтаться
• Если нужна подсветка клавиш - выбирайте рамки с интегрированной LED-подсветкой, совместимые с этой моделью
• Не закручивайте винты слишком сильно - можно сломать пластиковую клемму
• При замене старого выключателя - проверьте целостность проводов и состояние изоляции, особенно если установлено старое оборудование
