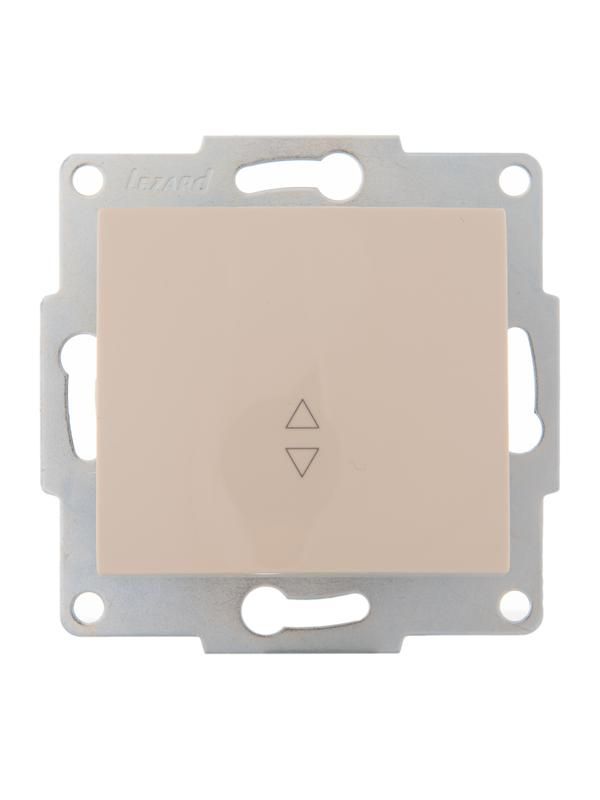

Переключатель проходной 1-кл. 1п СП Karina 10А IP20 механизм крем. LEZARD 707-0388-105

Переключатель проходной 1-клавишный 1-пост 10А IP20 механизм кремовый от бренда Lezard, артикул 707-0388-105, предназначен для коммутации освещения в двух точках - например, у входа и выхода из комнаты. Механизм выполнен в кремовой расцветке и совместим с рамками серии KARINA.

Назначение и область применения

Этот переключатель используется в схемах проходного управления светом, когда требуется включить или выключить источник света из двух разных мест. Подходит для жилых помещений - коридоров, лестниц, спальń, а также для офисов и общественных зон. Устройство не предназначено для управления мощными нагрузками - максимальный ток 10 А позволяет работать с обычным освещением до 2,2 кВт на 220 В.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для бытового освещения
• Номинальное напряжение: 220 В - рассчитан на стандартную сеть переменного тока
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; подходит только для внутренней установки в сухих помещениях
• Количество клавиш: одна - управление одним цепью
• Количество полюсов: один - коммутирует фазный провод
• Максимальное сечение кабеля: 1,5 мм2 - не рекомендуется использовать провода большего сечения
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток
• Цвет: кремовый - гармонирует с белой и пастельной отделкой интерьеров
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с умеренной влажностью
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Тип крепления: винтовое зажимное - надёжное соединение с проводами через винты
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для электроустановок в РФ

Совместимость и монтаж

Механизм 707-0388-105 не включает рамку - она продается отдельно. Для совместимости используйте рамки серии KARINA (Karina Life или Karina). Оба варианта имеют одинаковые габариты и крепёж, поэтому любой кремовый или белый элемент подойдёт. Монтаж выполняется в стандартный подрозетник 68 мм. Перед установкой отключите питание. Кабели подключаются к клеммам: L - фаза, L1/L2 - проходные контакты. Сечение провода не должно превышать 1,5 мм2 - более толстые провода не войдут в зажимы и могут повредить контакт.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 51321.1-2007, что гарантирует соответствие нормам электробезопасности. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - запрещена установка в ванных комнатах, на улице или в сырых помещениях. Нагрузка не должна превышать 10 А - использование с мощными нагревателями или двигателями недопустимо.

Преимущества

• Простая и проверенная конструкция - надёжна в долгосрочной эксплуатации
• Кремовый цвет легко сочетается с современной отделкой стен
• Винтовые зажимы обеспечивают прочное соединение даже с многожильными проводами
• Поддерживается модульная система KARINA - можно менять рамки без замены механизма
• Соответствие ГОСТ снижает риск отказов и аварий

Ограничения применения

• Не применяется во влажных средах - IP20 не защищает от брызг и пара
• Запрещён монтаж вне подрозетника - требует чётко подготовленного углубления
• Не подходит для управления нагрузкой выше 2,2 кВт - не используйте с кондиционерами, тепловыми завесами, насосами
• Не совместим с рамками других серий - только KARINA
• Не предназначен для автоматизации - не имеет функций дистанционного управления или димминга

Примеры использования

• Освещение длинного коридора - включение/выключение у обоих концов
• Свет в спальне - выключатель у двери и у кровати
• Лестница между этажами - удобное управление снизу и сверху
• Частный дом - проходной режим для гостиной и холла

Практические советы

• Выбирая рамку, помните: цвет механизма кремовый - он будет виден вокруг края рамки, поэтому выбирайте контрастную или аналогичную по тону рамку
• При подключении не затягивайте винты слишком сильно - это может повредить пластиковые зажимы
• Если провод многожильный, лучше обжать его наконечником перед вставкой в клемму
• Проверьте, чтобы все провода были плотно закреплены - слабый контакт вызывает нагрев и искрение
• При замене старого выключателя - сравните тип подключения: проходной требует трёхпроводной схемы (фаза + два проходных)
