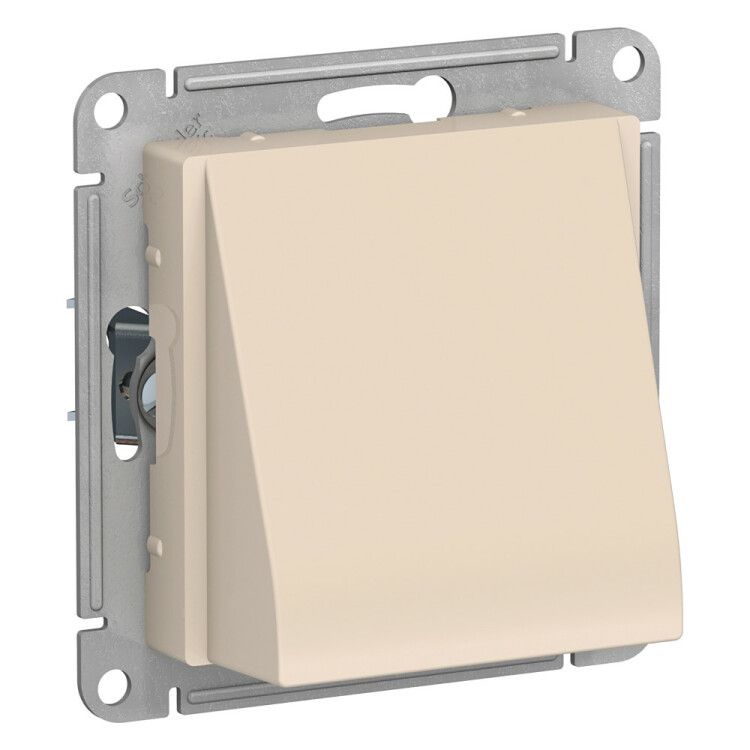

Вывод кабеля ATLASDESIGN механизм бежевый - ATN000299 APC

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn000299) - это компактная накладка для скрытой установки, обеспечивающая безопасный выход кабеля из монтажной коробки с компенсацией натяжения и защитой от пыли. Подходит для использования в бытовых и коммерческих электроустановках с напряжением до 380 В.

Назначение и область применения

Вывод кабеля предназначен для организации безопасного прохода силового или слаботочного кабеля через стену или монтажную коробку. Механизм защищает кабель от перегибов и механического повреждения, особенно важен при использовании жестких проводов. Применяется в распределительных коробках, настенных щитах, в системах освещения и автоматизации. Особенно удобен там, где требуется надежная фиксация и предотвращение вытягивания кабеля - например, возле выключателей, розеток или светильников.

Технические характеристики

• Напряжение: до 380 В
• Степень защиты: IP20 - защита от доступа пальцами и твердыми предметами, но не от воды
• Количество постов: 1
• Габаритные размеры: 49 × 71 мм
• Материал корпуса: ABS-пластик - устойчив к царапинам и УФ-излучению
• Цвет: бежевый, глянцевая поверхность
• Компенсатор натяжения: есть - снижает нагрузку на контакты внутри коробки
• Разгрузка натяжения: да - предотвращает вырывание провода из зажимов
• Клемма для люстры: есть - позволяет подключить провод от потолочного светильника прямо через механизм
• Не содержит галогенов - соответствует экологическим требованиям при горении
• Пылезащищенность: да - внутренние элементы защищены от попадания пыли
• Тип крепления: в распор + винтами - обеспечивает плотную посадку в монтажной коробке
• Способ монтажа: скрытая установка - используется в подготовленных нишах
• Поля для надписи: нет
• Поверхность: необработана - без антикоррозийного или специального покрытия

Совместимость и монтаж

Вывод кабеля совместим со стандартными монтажными коробками глубиной от 50 мм. Крепится двумя способами: распорными лапками (для фиксации в пустоте) и винтами (при необходимости усиленной фиксации). Лапки усилены - это снижает риск деформации при затяжке. Для монтажа необходимо предварительно просверлить отверстие в стене под диаметр кабеля, затем вставить механизм и закрепить. Клемма для люстры позволяет подключить провод без дополнительных соединений - экономит время при замене светильников. Габариты 49×71 мм подходят для большинства современных рамочных систем, включая другие продукты серии AtlasDesign.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях. Степень защиты IP20 исключает контакт с токоведущими частями, но не предназначено для влажных зон. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. Соответствует рекомендованному проектному ассортименту системы Systeme Electric - гарантирует совместимость с другими элементами серии.

Преимущества

• Компенсатор натяжения и разгрузка кабеля продлевают срок службы соединений
• ABS-пластик устойчив к механическим воздействиям и выгоранию
• Клемма для люстры упрощает монтаж осветительных приборов
• Два типа крепления позволяют адаптировать установку под условия
• Экологически безопасный состав материала
• Глянцевая бежевая поверхность гармонирует с интерьерами и другими элементами серии AtlasDesign

Ограничения применения

• Не применяется во влажных помещениях (ванна, баня, улица) - степень защиты IP20 недостаточна
• Не подходит для открытой установки - требует скрытую монтажную коробку
• Не имеет поля для маркировки - нельзя помечать функциональное назначение
• Подходит только для одиночного кабеля - не рассчитан на групповой вывод нескольких проводов
• Не используйте с кабелями диаметром более 12 мм - возможны трудности с заправкой и герметичностью

Примеры использования

• Установка рядом с выключателем для подключения потолочного светильника
• Выход кабеля от розетки в мебельном модуле
• Проход кабеля в распределительной коробке в квартире или офисе
• Скрытое подключение оборудования в интерьере с минимализмом - когда видимые провода недопустимы

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно входить в канал механизма, но не болтаться
• При использовании винтового крепления не переусиливайте - пластик может треснуть
• Если кабель слишком жесткий, перед вводом сделайте легкий изгиб - так меньше нагрузки на клемму
• Вывод кабеля Systeme Electric серии AtlasDesign лучше использовать в паре с другими элементами этой же серии - они имеют единый дизайн и точные посадочные размеры
• Артикул atn000299 - единственный вариант бежевого цвета в линейке; аналоги других цветов не совпадут по оттенку
