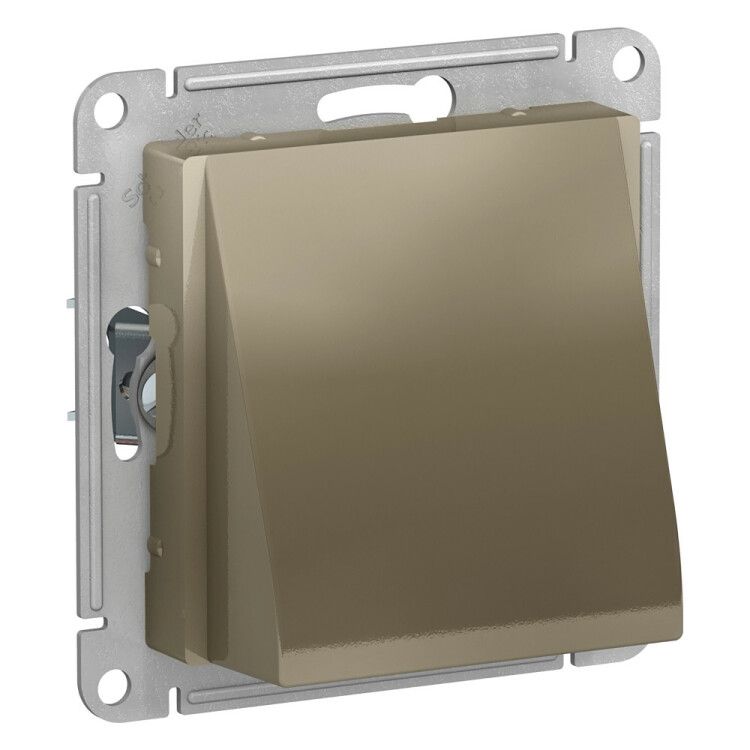

Механизм вывода кабеля ATLAS DESIGN шампань SchE ATN000599 APC

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn000599) - компактная накладка для скрытой установки, обеспечивающая безопасный выход кабеля из монтажной коробки с компенсацией натяжения и защитой от пыли. Подходит для использования в бытовых и коммерческих электроустановках.

Назначение и область применения

Вывод кабеля предназначен для организации безопасного прохода проводов через стену или перегородку при скрытой установке выключателей, розеток или других элементов электроустановочного оборудования. Механизм защищает кабель от перегибов и механического повреждения, особенно важен при использовании жестких проводов. Применяется в квартирах, офисах, торговых помещениях - там, где требуется эстетичный и надежный выход кабеля из монтажной коробки.

Технические характеристики

• Тип изделия: накладка для электроустановочных изделий
• Материал: ABS-пластик (устойчив к царапинам и УФ-излучению)
• Цвет: шампань, матовая поверхность
• Габариты: 49×71×0 мм
• Степень защиты: IP20 - защита от доступа пальцами и твердых предметов >12,5 мм; пылезащита есть, но не герметична
• Компенсатор натяжения: да - снижает нагрузку на контакты внутри устройства
• Разгрузка натяжения: да - предотвращает вытягивание провода из зажимов
• Клемма для люстры: да - позволяет подключить осветительный прибор напрямую через этот вывод
• Комплектация: механизм + накладка (в сборе)
• Крепление: в распор + винтами
• Способ монтажа: скрытый (встраивается в стену)
• Содержание галогенов: да - материал содержит хлор, не рекомендован для помещений с высокими требованиями к дымовой токсичности
• Поле для надписи: отсутствует
• Поверхность: необработана, без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Вывод кабеля совместим со стандартными монтажными коробками глубиной от 40 мм. Крепится двумя способами: распорными лапками (для плотной фиксации в отверстии) и винтами (для дополнительной удержания в слабых основаниях). Усиленные лапки обеспечивают устойчивость даже при частом обслуживании. Для монтажа необходимо предварительно просверлить отверстие соответствующего размера - внешние габариты 49×71 мм определяют требуемый контур. Клемма для люстры рассчитана на ток до 10 А - подходит для светильников малой и средней мощности.

Безопасность и стандарты

Соответствует требованиям безопасности для внутренних электроустановок. Степень защиты IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не предназначена для влажных зон. Наличие галогенов в пластике делает продукт менее подходящим для мест с повышенными требованиями к пожарной безопасности (например, метро, больницы, общественные здания с нормами EN 50585). Не используйте в помещениях с постоянным воздействием воды, паром или агрессивными химическими веществами.

Преимущества

• Компенсатор натяжения и разгрузка кабеля продлевают срок службы подключаемого оборудования
• ABS-пластик сохраняет форму и цвет при длительном использовании, не желтеет под UV-светом
• Матовый шампань цвет гармонирует с современной отделкой интерьера
• Встроенная клемма исключает необходимость дополнительного соединения в коробке
• Два типа крепления обеспечивают надежную фиксацию даже в старых или неровных коробках

Ограничения применения

• Не применяется во влажных помещениях (ванная, бассейн, баня) - степень защиты IP20 недостаточна
• Не подходит для открытой прокладки кабелей - предназначен только для скрытой установки
• Не имеет поля для маркировки - нельзя помечать функциональное назначение
• Содержание галогенов ограничивает применение в объектах с жесткими экологическими нормами
• Толщина 0 мм - не предусматривает запаса для толстых кабелей с большими оболочками

Примеры использования

• Выход кабеля от выключателя света в спальне
• Подключение точечного потолочного светильника через монтажную коробку
• Проход кабеля от розетки к нишевой подсветке в гостиной
• Обустройство скрытой проводки в новостройках с декоративными панелями

Практические советы

• Перед монтажом проверьте диаметр отверстия в стене - он должен точно соответствовать габаритам 49×71 мм
• Если коробка старая или деформирована, обязательно используйте винтовое крепление дополнительно
• При подключении клеммы для люстры соблюдайте полярность и не превышайте допустимую мощность (до 230 В / 10 А)
• Не затягивайте винты слишком сильно - риск трещины в пластиковом корпусе
• Этот вывод кабеля Systeme Electric лучше сочетается с другими элементами серии AtlasDesign - для единого дизайна всей электроустановки
