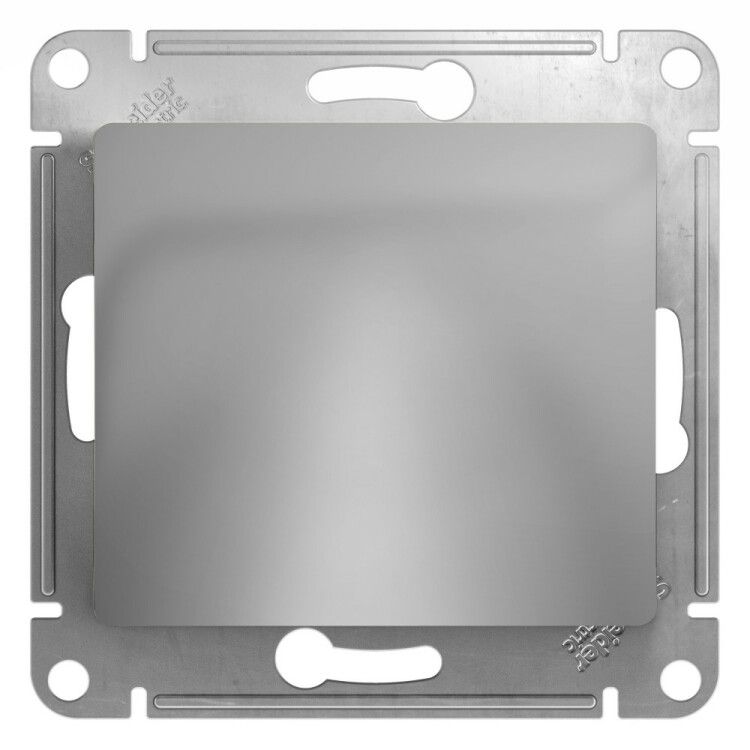

Механизм вывода кабеля Glossa алюм. SchE GSL000399 APC

Вывод кабеля алюминий SE серии GLOSSA - это накладной элемент для скрытой установки, предназначенный для безопасного вывода кабелей через стену или корпус оборудования. Бренд Systeme Electric и артикул gsl000399 указывают на принадлежность к проверенной линейке электроустановочных изделий, совместимых с системами управления и автоматизации.

Назначение и область применения

Вывод кабеля алюминий SE используется для организации прохода силовых или слаботочных кабелей через стеновые перегородки, шкафы или панели. Подходит для монтажа в помещениях с нормальными условиями эксплуатации - офисах, производственных зонах, жилых домах. Применяется в паре с распределительными щитами, пультами управления, станциями автоматики. Накладка защищает место входа кабеля от механических повреждений и обеспечивает аккуратный внешний вид.

Технические характеристики

• Размеры: 70,8 × 70,8 × 46,3 мм - компактная форма для установки в ограниченном пространстве;
• Материал: термопласт PC+ASA - устойчив к ударным нагрузкам, не выгорает под UV-излучением, сохраняет цвет и форму;
• Цвет: алюминий - матовая поверхность, имитирующая металлический оттенок, без покрытия;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли;
• Количество модулей: 1 - рассчитан на один кабельный вывод;
• Направление выхода: прямолинейное - кабель выходит перпендикулярно плоскости монтажа;
• Отсутствие галогенов - материал не выделяет токсичных веществ при нагреве или возгорании;
• Отсутствие поля для надписи - невозможно нанести маркировку на саму накладку.

Совместимость и монтаж

Вывод кабеля алюминий SE крепится двумя способами: за счет распорных лапок (при установке в подготовленное отверстие) и дополнительно винтами (для фиксации в тонких или нестабильных поверхностях). Монтаж выполняется при скрытом способе установки - то есть устройство полностью закрывается облицовкой или панелью, остается лишь отверстие для кабеля. Диаметр отверстия в стене должен соответствовать внутреннему проходу накладки - рекомендуется использовать сверло 50–55 мм. Совместим со всеми типами кабелей с наружным диаметром до 25 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановочного оборудования класса IP20. Отсутствие галогенов в составе материала делает его экологически безопасным при использовании в замкнутых пространствах. Соответствует международным нормам IEC 60670-1 для накладок и выводов кабелей.

Преимущества

• Высокая прочность материала PC+ASA - устойчив к трещинам, царапинам и деформациям после многократного монтажа;
• Матовая поверхность снижает блики и хорошо сочетается с современными панелями и шкафами;
• Двухкомпонентное крепление - позволяет надежно фиксировать даже в хрупких материалах типа гипсокартона;
• Нет необходимости в дополнительной отделке - готовый вид сразу после установки.

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP20 исключает контакт с водой;
• Не подходит для открытой установки - требует скрытого монтажа внутри панели или стены;
• Не имеет места для маркировки - необходимо использовать внешние ярлыки или этикетки рядом;
• Не работает с кабелями большего диаметра - максимальный внешний диаметр кабеля - около 25 мм.

Примеры использования

• Вывод кабеля питания к станку в цеху с установленным щитом за стеной;
• Подключение датчиков к контроллеру в шкафу автоматизации;
• Проход кабеля от розетки к светильнику в потолочном коробе;
• Монтаж в панелях управления на объектах ЖКХ, логистических комплексах, медицинских учреждениях.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через отверстие накладки без усилия;
• При установке в гипсокартон используйте оба способа крепления - лапки + винты - чтобы избежать провисания;
• Не применяйте в местах с высокими температурами выше +60 C - хотя материал термостойкий, длительный нагрев снижает долговечность;
• Если требуется маркировка - наклейте этикетку на соседнюю панель или щит, а не на саму накладку;
• Вывод кабеля алюминий SE серии GLOSSA совместим с другими элементами системы GLOSSA - можно комбинировать с аналогичными накладками и рамками одного семейства.
