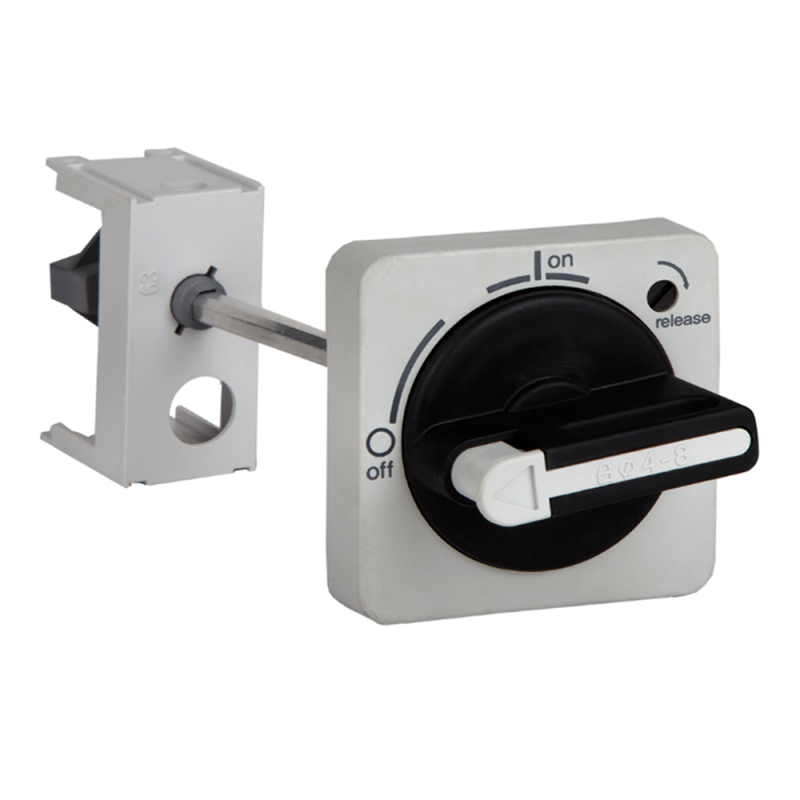

Механизм поворотный на дверь OptiStart MP-63/100-EH1-200 |345667| КЭАЗ

Механизм поворотный на дверь MP-63/100-EH1-200 от КЭАЗ предназначен для аварийной остановки оборудования через поворотный переключатель, установленный на двери щита. Этот механизм обеспечивает быстрый доступ к отключению силового выключателя, особенно в экстренных ситуациях.

Назначение и область применения

MP-63/100-EH1-200 используется как кнопка аварийной остановки, интегрируемая в двери распределительных щитов. Он позволяет оператору быстро отключить питание силового выключателя, повернув рычаг - без необходимости открывать дверь или добираться до внутренних элементов управления. Применяется на станках, конвейерах, насосных станциях и других промышленных установках, где требуется немедленное отключение питания.

Технические характеристики

• Функция: аварийная остановка / отключение
• Наличие замка: да - после поворота механизм фиксируется в положении “выкл”, предотвращая случайное включение
• Оснащен осью-переходником - упрощает монтаж на дверях толщиной до 100 мм
• Цвет корпуса: черный
• Рабочее напряжение: совместим с силовыми выключателями серии MP-63/100
• Степень защиты: соответствует IP65 (защита от пыли и струй воды)

Совместимость и монтаж

MP-63/100-EH1-200 рассчитан на установку в двери щитов, оборудованных стандартными проемами под механизмы серии MP-63/100. Ось-переходник позволяет закрепить устройство на двери толщиной до 100 мм без доработки рамы. Для монтажа необходимо:

• Вырезать отверстие диаметром 63 мм
• Закрепить механизм с помощью гайки и шайбы с тыльной стороны двери
• Подключить контакты к цепи аварийного отключения силового выключателя

Не требует внешнего питания - работает механически, через размыкание контактов внутри выключателя.

Безопасность и стандарты

MP-63/100-EH1-200 соответствует требованиям ГОСТ IEC 60947-5-1 и EN 60947-5-1 для устройств аварийной остановки. Наличие замка гарантирует выполнение норм безопасности: после активации механизм нельзя вернуть в рабочее состояние без намеренного действия - исключает самовозврат.

Преимущества

• Удобный поворотный механизм - легко срабатывает даже в перчатках
• Интеграция с замком снижает риск несанкционированного включения
• Ось-переходник устраняет необходимость сверления дополнительных отверстий
• Черный цвет корпуса устойчив к царапинам и хорошо виден на фоне светлых панелей

Ограничения применения

• Не предназначена для частого ручного включения/отключения - только для аварийного отключения
• Не подходит для установки во взрывоопасных зонах (без специальной сертификации ATEX)
• Требует наличия совместимого силового выключателя MP-63/100 в цепи
• Не рекомендуется использовать вне помещений без дополнительной защиты от атмосферных воздействий

Примеры использования

• На станке ЧПУ: дверь щита с MP-63/100-EH1-200 позволяет оператору моментально остановить работу при защемлении детали
• На конвейере: поворотный механизм на передней панели щита обеспечивает безопасную остановку при аварии
• В системе водоснабжения: отключение насоса через этот механизм избавляет от необходимости вскрытия щита

Практические советы

• Перед монтажом проверьте толщину двери - она должна быть ≤100 мм, чтобы ось-переходник работал корректно
• Обязательно используйте только оригинальные контактные комплекты от КЭАЗ - несовместимые контакты могут не размыкать цепь полностью
• Проверяйте исправность замка ежемесячно: он должен надежно фиксироваться и легко отпускаться ключом
• При замене старого механизма - сохраните порядок подключения проводов: красный - вход, белый - выход к выключателю
• MP-63/100-EH1-200 не является самостоятельным выключателем - он управляет уже установленным силовым выключателем MP-63/100
