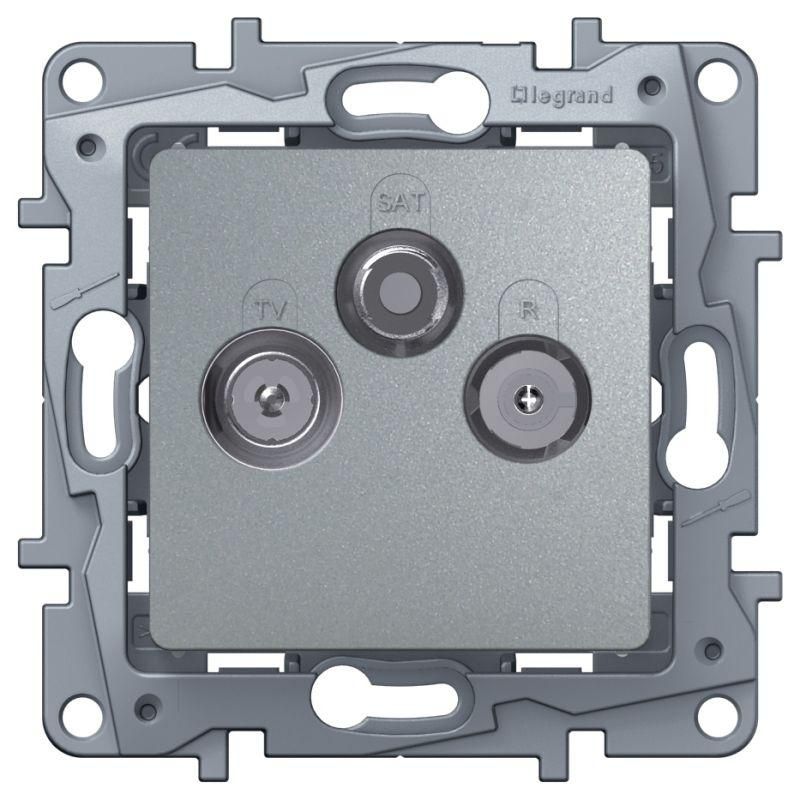

Механизм розетки TV-R-SAT СП Etika Plus с топологией "звезда" 2дБ алюм. Leg 672456 Legrand

Розетка телевизионная TV/SAT звезда алюминий 2дБ 0-2400МГц от Legrand - оконечное устройство для распределения спутникового и телевизионного сигнала в скрытой проводке. Артикул 672456 обеспечивает надёжное соединение двух потребителей с минимальными потерями сигнала, подходит для домашних и офисных систем приема.

Назначение и область применения

Эта розетка предназначена для подключения телевизоров, приставок и модемов к антенной или спутниковой сети. Она работает как последнее звено в распределительной цепи - принимает сигнал от основного кабеля и передаёт его на два устройства одновременно. Подходит для установки в жилых помещениях, гостиницах, офисах и многоквартирных домах с централизованной телевизионной инфраструктурой.

Технические характеристики

• Рабочий диапазон частот: 4–2400 МГц - покрывает все аналоговые, цифровые и спутниковые каналы, включая DVB-T/T2, DVB-S/S2, IPTV
• Потери при подключении: 2 дБ - низкий уровень затухания, что сохраняет качество сигнала даже при длинных кабельных трассах
• Количество выходов: 2 - позволяет подключить два телевизора или декодера без внешнего делителя
• Поддержка дистанционного питания: да - совместима с активными антеннами и усилителями, которые получают питание через коаксиальный кабель (до 24 В)
• Материал корпуса: пластик - устойчив к механическим повреждениям и коррозии
• Цвет: алюминиевый - элегантный матовый оттенок, гармонирует с современной фурнитурой
• Тип крепления: захватное / винтовое - фиксируется в монтажной коробке без дополнительных элементов
• Способ монтажа: скрытый - устанавливается в стену, выступает лишь лицевая панель
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Розетка совместима с коаксиальными кабелями типа RG-6, RG-59 и аналогичными с импедансом 75 Ом. Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Кабели подключаются к клеммам внутри корпуса - контакты рассчитаны на плотную фиксацию центральной жилы и оплётки. Установка выполняется после завершения штукатурных работ. Наличие винтового крепления позволяет легко заменить розетку без демонтажа всей рамки.

Преимущества

• Интегрированная поддержка дистанционного питания исключает необходимость отдельного блока питания для усилителей
• Низкая потеря сигнала (2 дБ) снижает риск помех и потери качества изображения
• Два выхода вместо одного - экономят место и стоимость установки дополнительного делителя
• Алюминиевый цвет маскирует следы эксплуатации и хорошо сочетается с другими элементами интерьера

Ограничения применения

• Не предназначен для открытой проводки - требует скрытую установку в стену
• Не используется как точка входа сигнала - должна подключаться к уже существующей распределительной сети
• Не рекомендуется для установки вне помещений - материал корпуса не имеет защиты от осадков и перепадов температур
• При использовании с очень слабым сигналом (менее –80 дБм) возможны проблемы с качеством изображения, особенно на высоких частотах

Примеры использования

• Подключение двух телевизоров в одной комнате - один к спутниковому ресиверу, второй к цифровому ТВ
• Установка в гостинице: одна розетка обслуживает два номера через внутреннюю разводку
• Использование в офисе для подключения IP-телевизора и видеоконференц-системы через единый кабель
• Обслуживание активной антенны на крыше: розетка пропускает напряжение питания до усилителя, установленного на чердаке

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённая оплётка вызовет повышенные потери и помехи
• Убедитесь, что посадочный диаметр монтажной коробки соответствует стандарту 68 мм - иначе розетка не войдёт
• Если используете активную антенну, убедитесь, что источник питания (например, усилитель) подключен правильно - неверная полярность может вывести розетку из строя
• Не закручивайте кабель слишком сильно - изгиб радиусом меньше 3 см может нарушить экранирование
• При замене старой розетки - отключите питание системы, если есть возможность дистанционного питания
