Металлорукав Р3-Ц 12 (50 м/уп.) с протяжкой | zeta44901 ГОФРОМАТИК ЗЭТА

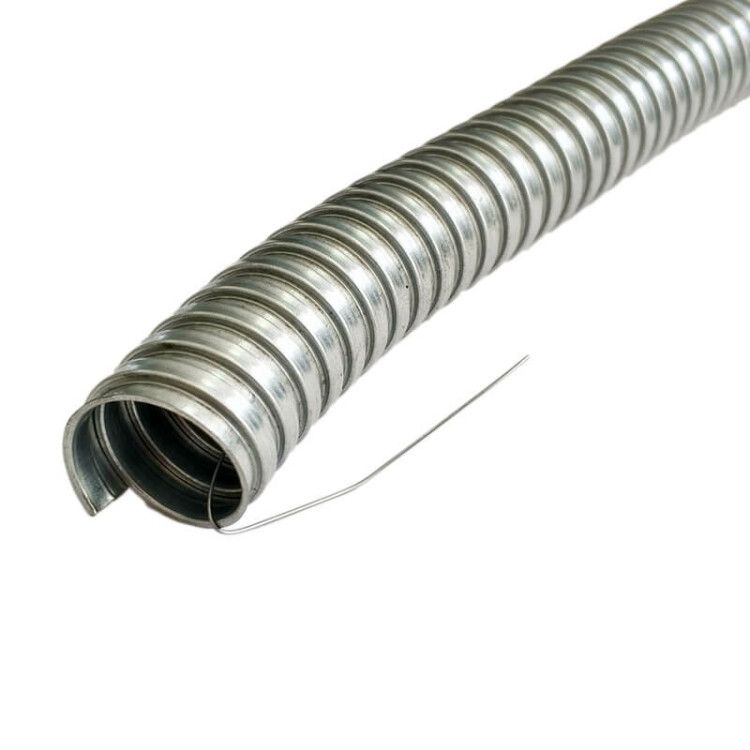

Металлорукав Р3-Ц 12 мм с протяжкой (упаковка 50 м) от ЗЭТА Новосибирск - гибкая металлическая защита для кабелей и проводов, оснащённая внутренней протяжкой для упрощения монтажа. Подходит для прокладки в условиях повышенной механической нагрузки, где важны прочность и долговечность.

Назначение и область применения

Металлорукав Р3-Ц 12 мм с протяжкой используется для защиты электрокабелей, линий связи, сигнальных и силовых проводов от механических повреждений: перегибов, сплющивания, порезов, ударов и истирания. Применяется в промышленных системах - на станках, конвейерах, в распределительных щитах, транспортерах, автоматических линиях. Особенно эффективен там, где требуется частая замена или прокладка кабелей - благодаря наличию протяжки снижаются трудозатраты при монтаже.

Технические характеристики

• Номинальный диаметр: 12 мм - внутреннее пространство для прокладки кабелей до 11,2 мм в диаметре.
• Наружный диаметр: 13,7 мм - позволяет легко помещать рукав в ограниченные каналы и кабель-каналы.
• Материал: оцинкованная сталь - устойчив к коррозии, сохраняет прочность в агрессивных средах.
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не защищает от воды и пыли.
• Температурный диапазон: от –40 C до +300 C - подходит для экстремальных условий, включая нагреваемые зоны оборудования.
• Разрывное усилие: 250 Н - способен выдерживать значительные растягивающие нагрузки.
• Статический радиус изгиба: 36 мм - минимальный допустимый радиус изгиба при фиксированном положении.
• Длина бухты: 50 метров - оптимальный объем для крупных объектов и многократного использования.
• Электроизоляция: материал не является электрическим изолятором - требует заземления для защиты от ЭМИ.
• Цвет: серый - соответствует промышленным стандартам визуального различения.

Совместимость и монтаж

Металлорукав Р3-Ц 12 мм с протяжкой совместим со всеми типами кабелей, имеющими наружный диаметр до 11 мм. Внутренняя стальная протяжка (зонд) позволяет протянуть кабель через весь участок рукава без использования штанг, тросов или специальных инструментов. Для установки достаточно закрепить один конец рукава, продеть кабель через протяжку, затем потянуть её - кабель сам войдет в трубку. Монтаж возможен в вертикальных, горизонтальных и изогнутых трассах. Соединения выполняют с помощью фитингов, муфт или хомутов, подходящих по наружному диаметру 13,7 мм.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в промышленных системах. Отдельно следует отметить: металлорукав Р3-Ц не имеет собственной электрической изоляции - при использовании в цепях переменного тока обязательна его связь с системой защитного заземления. Это необходимо для отвода помех и предотвращения опасного потенциала на поверхности. Без заземления использование в сетях выше 50 В запрещено.

Преимущества

• Встроенная протяжка экономит время и снижает риск повреждения кабеля при монтаже.
• Оцинкованная сталь обеспечивает длительный срок службы даже во влажных и агрессивных средах.
• Высокая температурная стойкость - можно применять рядом с нагревательными элементами.
• Гибкость и малый радиус изгиба позволяют прокладывать трассы в сложных конфигурациях.
• 50-метровая бухта минимизирует количество стыков и ускоряет работу на больших объектах.

Ограничения применения

• Не предназначен для открытой прокладки на улице - отсутствует герметизация и защита от влаги (IP40 не защищает от воды).
• Не использовать в местах постоянного контакта с острыми кромками - возможно повреждение плетения.
• Не рекомендуется для применения в пищевой, фармацевтической и медицинской промышленности - отсутствие антикоррозийного покрытия и уплотнения не соответствует нормам GMP.
• Не подходит для прокладки в помещениях с высокой концентрацией кислот/щелочей - оцинковка не гарантирует химическую стойкость.

Примеры использования

• Защита кабелей управления на станках ЧПУ - предотвращает обрывы при движении механизмов.
• Прокладка сигналов датчиков в конвейерных системах - устойчив к вибрациям и случайным ударам.
• Монтаж силовых кабелей в распределительных щитах - обеспечивает жесткую фиксацию и защиту от перетирания.
• Подключение приводов в логистических комплексах - позволяет быстро менять кабели при обслуживании.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля не превышает 11 мм - иначе он будет плохо протягиваться или деформировать рукав.
• Обязательно заземлите металлорукав Р3-Ц 12 мм с протяжкой через контактный зажим - это критично для безопасности и снижения помех.
• При необходимости резки используйте ножницы по металлу - не применяйте болгарку, чтобы не повредить внутреннюю протяжку.
• Для длинных трасс (>20 м) рекомендуется использовать смазку на кабеле - это уменьшает трение и увеличивает срок службы протяжки.
• Артикул zeta44901 - единственный номер для этого конкретного исполнения; другие производители используют аналогичные размеры, но не всегда с протяжкой.
