Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-12 протяжкой - 77872 КВТ

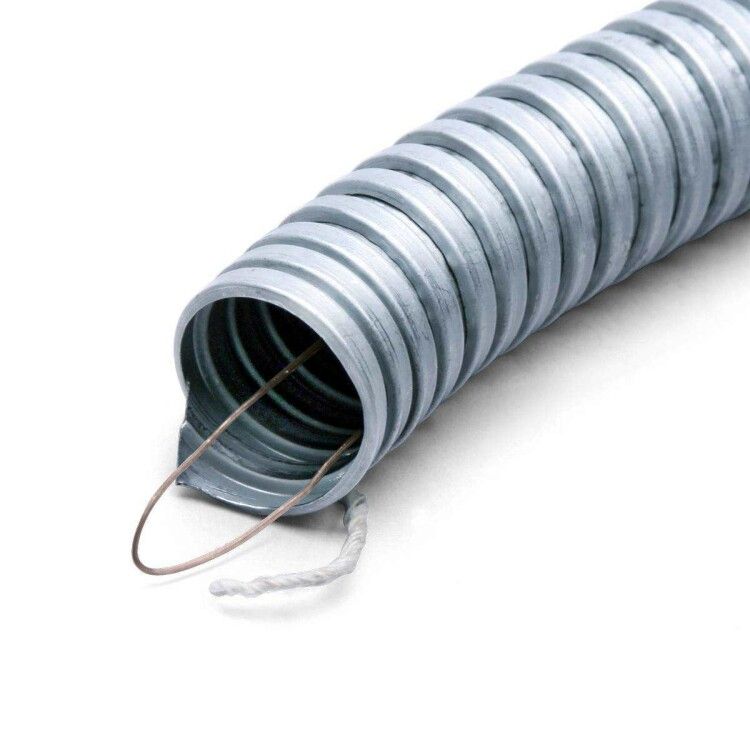

Металлорукав РЗ-ЦХ 12 с протяжкой от Fortisflex и КВТ - это гибкий металлический рукав с оцинкованной стальной оплеткой и встроенной протяжкой, предназначенный для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки и перепадов температур.

Назначение и область применения

Металлорукав РЗ-ЦХ 12 с протяжкой используется для прокладки электрических кабелей и проводов как внутри помещений, так и на открытом воздухе. Он защищает провода от механических повреждений, воздействия влаги и пыли, а также позволяет организовать скрытую и открытую проводку в труднодоступных местах. Подходит для монтажа на станках, конвейерах, в распределительных щитах, на транспорте и в промышленных зонах с высокой вибрацией.

Технические характеристики

• Тип изделия: металлорукав с протяжкой
• Наружный диаметр: 15,9 мм
• Материал: оцинкованная стальная лента
• Обshivка: отсутствует - только основная оплетка
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Статический радиус изгиба: 40 мм - минимальный допустимый радиус изгиба при статической нагрузке
• Разрывное усилие: 300 Н - способен выдерживать растяжение до 30,6 кг силы
• Температура эксплуатации: от –40 C до +120 C
• Гибкость: высокая - легко принимает сложную форму при монтаже
• Уплотнение: хлопчатобумажная нить - герметизирует концы рукава, предотвращает попадание пыли
• Длина бухты: 100 метров
• Цвет: металлик
• Электрические свойства: проводящий - обеспечивает экранирующий эффект, снижает помехи

Совместимость и монтаж

Металлорукав РЗ-ЦХ 12 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Протяжка позволяет легко затянуть кабель через весь рукав без дополнительных инструментов. Для монтажа используйте плоскогубцы или специальные клещи - не перегибайте рукав меньше чем на 40 мм радиуса. Концы рукава можно запечатывать термоклеем или использовать компрессионные муфты для усиления герметичности.

Безопасность и стандарты

Изделие соответствует требованиям по механической прочности (IK07) и степени защиты IP40. Электрическая проводимость обеспечивает потенциальное выравнивание и частичное экранирование, что важно в системах с высоким уровнем электромагнитных помех. Однако не предназначен для работы в средах с постоянным контактом с жидкостью - IP40 не гарантирует защиту от брызг и влаги.

Преимущества

• Встроенная протяжка ускоряет монтаж - не требуется дополнительно продевать шнуры
• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Высокая гибкость позволяет проходить через узкие каналы и изгибы без потери целостности
• Устойчивость к маслам, бензину, разбавленным кислотам и щелочам - подходит для промышленных условий
• Работает при экстремальных температурах - от –40 C до +120 C
• Проводящая конструкция снижает уровень электромагнитных помех

Ограничения применения

• Не применяется в условиях постоянного контакта с водой - степень защиты IP40 не предусматривает защиту от брызг и погружения
• Не рекомендован для прямого солнечного освещения длительное время - хотя устойчив к УФ, срок службы при этом снижается
• Не следует применять в средах с концентрированными кислотами, щелочами или растворителями - возможна коррозия цинкового слоя
• Максимальный диаметр кабеля ограничен - не стоит прокладывать жилы с суммарным внешним диаметром больше 10–11 мм

Примеры использования

• Прокладка сигнальных кабелей между станками на автоматизированных линиях
• Защита проводов управления в пищевой промышленности (при отсутствии прямого контакта с водой)
• Монтаж кабелей в распределительных щитах с плотной компоновкой
• Подключение датчиков на мобильных механизмах с вибрацией
• Прокладка проводов в транспортных средствах - автопарк, железнодорожные системы

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он составляет около 11–12 мм; выбирайте кабели с внешним диаметром до 10 мм
• При необходимости резки используйте ножницы по металлу - не деформируйте оплетку
• Для лучшей герметизации концов после монтажа наденьте термоусадочные трубки или используйте пластиковые колпачки
• Не перегружайте рукав - превышение разрывного усилия (300 Н) вызывает разрушение спирали
• Храните бухты в сухом месте - влага может вызвать окисление цинка при длительном контакте
• Металлорукав РЗ-ЦХ 12 с протяжкой - идеальный выбор, когда нужна прочность, гибкость и возможность быстрой прокладки кабеля одним движением
