Металлорукав Р3-Ц 22 (50 м/уп.) с протяжкой | zeta44905 ГОФРОМАТИК ЗЭТА

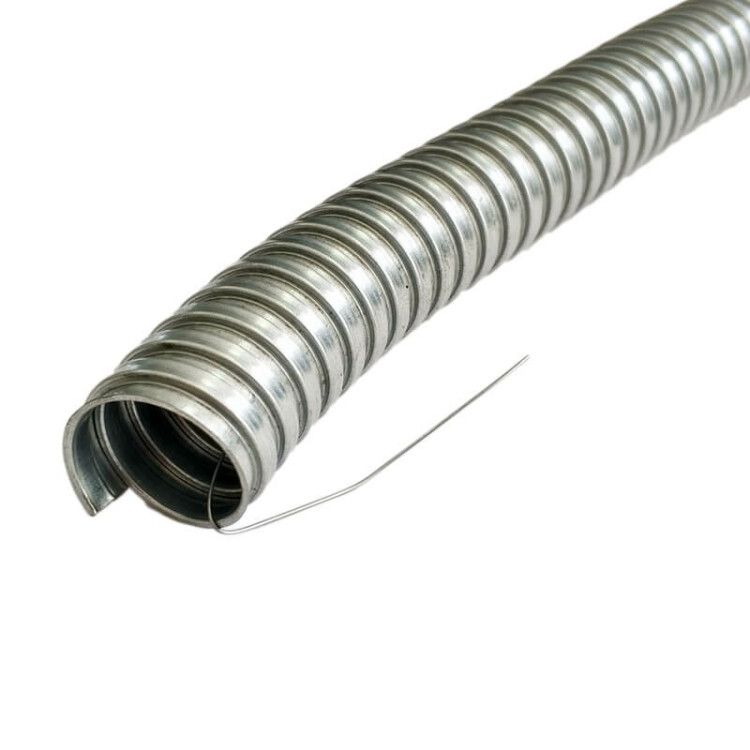

Металлорукав Р3-Ц 22 мм с протяжкой (50 м/уп.) от ЗЭТА Новосибирск - гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря встроенной протяжке и оцинкованной стали, этот металлорукав упрощает монтаж и обеспечивает долговечную защиту от механических нагрузок.

Назначение и область применения

Металлорукав Р3-Ц 22 мм с протяжкой применяется для защиты электротехнических кабелей, линий связи, слаботочных и силовых проводов от повреждений: перегибов, передавливания, порезов, вытягивания и внешнего воздействия. Подходит для прокладки в помещениях, на объектах с высокой механической нагрузкой - например, на заводах, в цехах, на транспорте, в системах автоматизации. При подключении к системе заземления дополнительно экранирует кабели от электромагнитных помех.

Технические характеристики

• Наружный диаметр: 24,4 мм
• Внутренний диаметр: 20,7 мм - позволяет пропускать кабели до 18–19 мм в диаметре с запасом
• Длина бухты: 50 метров - оптимальна для крупных монтажных работ
• Материал: оцинкованная сталь - устойчивость к коррозии в условиях повышенной влажности
• Степень защиты IP40 - предотвращает доступ твердых частиц размером более 1 мм, но не защищает от воды
• Температурный диапазон: от –40 C до +300 C - подходит для экстремальных условий, включая нагреваемые зоны
• Статический радиус изгиба: 66 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 250 Н - способен выдерживать значительные осевые нагрузки
• Покрытие: оцинкованное - продлевает срок службы в агрессивных средах
• Цвет: серый
• Уплотнение: отсутствует - требует дополнительной герметизации при использовании во влажных местах
• Гибкость: да - легко формируется в нужную форму без специального инструмента

Совместимость и монтаж

Металлорукав Р3-Ц 22 мм с протяжкой совместим со всеми типами кабелей, соответствующих внутреннему диаметру 20,7 мм. Протяжка (стальная проволока) уже установлена внутри рукава - её можно использовать для затяжки кабеля без дополнительного оборудования. Для монтажа:

• Отмерьте необходимую длину и отрежьте ножницами по металлу
• Подсоедините к фитингам или муфтам с помощью хомутов или резьбовых переходников
• Не используйте сверло или болгарку - это деформирует структуру и снижает прочность
• Изгибайте с соблюдением минимального радиуса 66 мм
• При необходимости герметизации - примените термоусадочные или резиновые уплотнители на концах

Безопасность и стандарты

Металлорукав Р3-Ц 22 мм с протяжкой соответствует требованиям к механической защите кабелей, установленным ГОСТ Р 50571.5.52. Степень защиты IP40 гарантирует безопасность от контакта с твердыми предметами, что важно в промышленной среде. При правильном заземлении выполняет функцию ЭМП-экранирования, снижая риск помех в чувствительных системах управления.

Преимущества

• Встроенная протяжка ускоряет монтаж - не нужны зонды, штанги или лебедки
• Оцинкованная сталь увеличивает срок службы в сравнении с обычной сталью
• Высокая температурная стойкость - работает даже рядом с горячими поверхностями
• Гибкость позволяет прокладывать трассы с множеством изгибов без потери целостности
• Разрывное усилие 250 Н обеспечивает надежность при натяжении и вибрациях

Ограничения применения

• Не предназначен для открытой прокладки на улице - отсутствие уплотнения и степень защиты IP40 не обеспечивают защиту от влаги
• Не рекомендован для постоянного погружения в жидкости или влажных средах без дополнительной герметизации
• Не следует использовать там, где возможны ударные нагрузки выше 250 Н - есть риск деформации
• Не подходит для прокладки в местах с частыми динамическими изгибами - требуется проверка на усталостную прочность

Примеры использования

• Защита кабелей питания на конвейерах в пищевой промышленности
• Прокладка сигнальных линий в системах ЧПУ и роботов
• Монтаж кабелей управления в цехах с высокой запыленностью
• Защита проводов в тепловых камерах и печях (при температуре до 300 C)
• Обустройство электропроводки в автосервисах и ремонтных зонах

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше на 1–2 мм, чем суммарный диаметр всех кабелей - это исключит перегрузку и трудности с протяжкой
• Если планируете использование в сырых помещениях - обязательно закройте концы рукава герметичными колпачками или термоусадкой
• При резке используйте только острые ножницы по металлу - зубило или пилы могут расплющить трубчатую структуру
• Не забудьте заземлить металлорукав через контактный зажим - это повысит уровень защиты от помех
• Для длинных участков (>10 м) рекомендуется делать промежуточные крепления каждые 1–1,5 м - так снижаются прогибы и нагрузки на концевые точки
