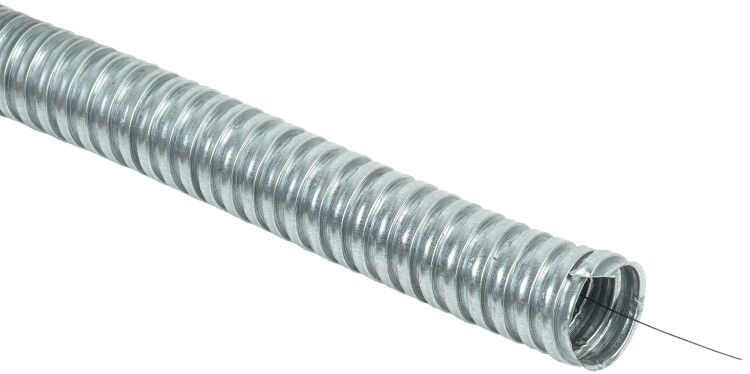

Металлорукав Р3-ЦХ-22 d22мм с протяжкой ELASTA (уп.50м) IEK CMP18-022-K00-050

Металлорукав Р3-ЦХ-22 с протяжкой d22мм (50м) от IEK предназначен для защиты кабелей и проводов от механических повреждений в промышленной среде. Благодаря оцинкованной стали и наличию протяжки, этот металлорукав упрощает прокладку и обеспечивает долгий срок службы - до 10 лет.

Назначение и область применения

Металлорукав Р3-ЦХ-22 с протяжкой d22мм (50м) защищает электрические кабели и провода от ударов, перегибов, истирания и воздействия внешних факторов. Применяется в условиях, где требуется повышенная прочность, но не нужна герметизация - например, на заводах, в цехах, на элеваторах, в системах автоматизации. Иногда используется для транспортировки крупнодисперсных сыпучих материалов, таких как зерно, гранулы или щебень.

Технические характеристики

• Диаметр: 22 мм - внутренний проход позволяет пропускать кабели с суммарным диаметром до 18–20 мм;
• Длина: 50 метров - одна бухта, удобна для длинных трасс;
• Материал: оцинкованная сталь - устойчивость к коррозии в помещениях с умеренной влажностью;
• Степень защиты IP40 - защита от твердых частиц размером более 1 мм, но не от воды и пыли;
• Температурный диапазон: от –60 C до +50 C - подходит для холодных и жарких помещений;
• Гибкость: высокая - легко изгибается вокруг препятствий без потери целостности;
• Обшивка: отсутствует - поверхность открытая, что снижает вес, но требует осторожного обращения;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Цвет: металлик - естественный цвет оцинкованной стали;
• Нормативный документ: ГОСТ 3282-74 - соответствует требованиям к стальным проволочным изделиям.

Совместимость и монтаж

Металлорукав Р3-ЦХ-22 с протяжкой d22мм (50м) совместим со всеми типами кабелей и проводов, не имеющих жесткой оболочки. Наличие протяжки позволяет легко затянуть кабель через всю длину рукава - особенно важно при прокладке в труднодоступных местах. Для фиксации используйте хомутики, крепления на стену или специальные кронштейны. Не рекомендуется применять с кабелями, требующими герметичной изоляции - IP40 не обеспечивает защиту от влаги.

Безопасность и стандарты

Металлорукав Р3-ЦХ-22 с протяжкой d22мм (50м) изготовлен в соответствии с ГОСТ 3282-74. Обеспечивает пожаробезопасность благодаря негорючему материалу - не распространяет пламя. Климатическое исполнение УХЛ3 допускает использование в закрытых помещениях с умеренным климатом, включая неотапливаемые зоны. Не применяйте в агрессивных средах: кислоты, щелочи, сильные растворители - они разрушают цинковое покрытие.

Преимущества

• Протяжка уже встроена - экономит время при монтаже;
• Оцинкованная сталь - устойчива к ржавчине в сухих и слегка влажных условиях;
• Высокая гибкость - можно прокладывать даже в ограниченном пространстве;
• Длинная бухта (50 м) - минимизирует стыки и соединения;
• Нет обшивки - легче, чем аналоги с оплеткой, и дешевле в транспортировке.

Ограничения применения

• Не подходит для наружной прокладки - IP40 не защищает от дождя, снега и влаги;
• Запрещено использовать в взрывоопасных зонах - нет сертификата АEx или IECEx;
• Не предназначена для контакта с агрессивными жидкостями - цинк разрушается;
• Не следует применять там, где возможны частые перегибы под нагрузкой - риск деформации спирали;
• Не заменяет кабельную канализацию или трубу - не рассчитана на давление или плотную заполненность.

Примеры использования

• Защита силовых кабелей на конвейерной линии в пищевой промышленности;
• Прокладка сигнальных проводов между станками в механическом цехе;
• Передача проводов управления в системах автоматического учета зерна;
• Укладка кабелей в технологических коридорах заводских зданий с температурой ниже нуля.

Практические советы

• При прокладке не перегибайте металлорукав Р3-ЦХ-22 с протяжкой d22мм (50м) радиусом менее 150 мм - это может повредить структуру;
• Перед монтажом проверьте, чтобы внутренний диаметр 22 мм был достаточен для всех проводов внутри - не забудьте про запас на изгибы;
• Если вы работаете в месте с повышенной влажностью, дополнительно изолируйте концы рукава термоусадкой или герметиком;
• При использовании нескольких участков - соединяйте их с помощью муфт, а не просто вставляйте друг в друга;
• Храните бухты в сухом месте - длительное воздействие влаги снижает срок службы оцинкованного покрытия.
