Металлорукав Р3-ЦХ 22 (50 м/уп.) | zeta42420 ЗЭТАРУС (Завод электротехнической арматуры)

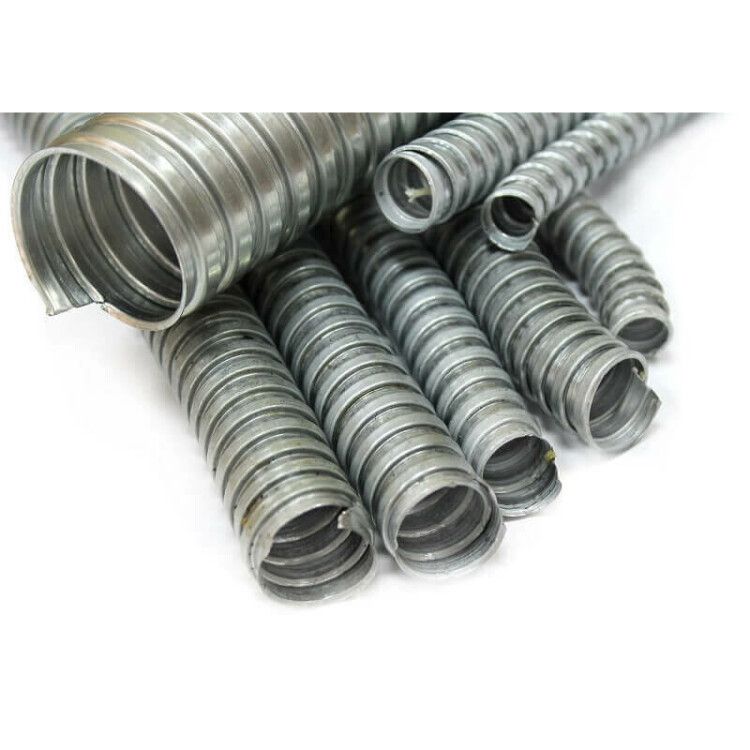

Металлорукав Р3-ЦХ 22 мм, длина 50 м, без протяжки - это гибкая металлическая защита для кабелей и проводов, предназначенная для прокладки в запыленных, загазованных или агрессивных средах. Произведённый компанией ЗЭТАРУС, этот металлорукав артикула zeta42420 обеспечивает механическую защиту без создания герметичного контура, что делает его подходящим для вентиляционных систем и транспорта сыпучих материалов.

Назначение и область применения

Металлорукав Р3-ЦХ 22 мм, длина 50 м, без протяжки используется для защиты кабельных трасс от механических повреждений, пыли, масел и агрессивных газов. Он не является герметичным, поэтому не подходит для защиты от воды или паров. Применяется в промышленных зонах: на заводах, в цехах с технологическим оборудованием, в системах вентиляции, на конвейерах, где есть крупнодисперсная пыль или частицы. Также часто встречается в пищевой, фармацевтической и химической промышленности там, где требуется прочная, но не герметичная оболочка.

Технические характеристики

• Наружный диаметр: 24,4 мм - позволяет легко проходить через стандартные крепления и отверстия.
• Внутренний диаметр: 20,7 мм - свободное пространство для прокладки одного или нескольких кабелей до 18–20 мм в суммарном диаметре.
• Длина бухты: 50 метров - оптимальна для длинных трасс, снижает количество соединений.
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в сухих и слегка влажных условиях.
• Степень защиты IP40: предохраняет от твёрдых предметов больше 1 мм (например, пыли, щепок, мелких деталей), но не от жидкостей.
• Температурный диапазон: от –40 C до +100 C - работает в холодных складах и рядом с нагревательными элементами.
• Статический радиус изгиба: 66 мм - минимальный допустимый радиус при установке без деформации.
• Разрывное усилие: 250 Н - выдерживает нагрузку до 25 кг при равномерном растяжении.
• Уплотнение: специальные хлопчатобумажные нити - задерживают крупную пыль, не препятствуя воздухообмену.
• Цвет: серый - соответствует промышленному стандарту, не требует окраски.

Совместимость и монтаж

Металлорукав Р3-ЦХ 22 мм, длина 50 м, без протяжки совместим с фитингами и муфтами, рассчитанными на наружный диаметр 24,4 мм. Для монтажа используйте стандартные зажимы, клеммы или переходники с внутренним диаметром 20–22 мм. Укладывать следует с соблюдением минимального радиуса изгиба 66 мм - более острые углы вызывают сплющивание и риск повреждения кабелей внутри. Кабели протягиваются вручную; протяжка с использованием шнура или троса невозможна - в комплекте её нет. Разрезать можно обычными ножницами по металлу или болгаркой с диском для тонких труб.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 19344-73 для металлорукавов класса Р3. Сертифицирован для работы в помещениях с повышенной пылеобразующей активностью. Не содержит токсичных покрытий, безопасен при контакте с продуктами питания (при условии отсутствия прямой передачи влаги). Не рекомендован для взрывоопасных зон - не имеет взрывозащиты.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, удары, перегибы.
• Уплотнение из натуральных нитей эффективно задерживает пыль, не увеличивая жесткость рукава.
• Длинная бухта (50 м) минимизирует стыки и ускоряет прокладку на больших объектах.
• Широкий температурный диапазон - подходит для холодных и горячих участков производства.
• Не требует специального оборудования для монтажа - доступен для самостоятельной установки.

Ограничения применения

• Не предназначена для защиты от воды, пара, масел - IP40 не обеспечивает гидроизоляцию.
• Не применяется во взрывоопасных зонах (Zone 1/2, Div. 1/2) - отсутствует взрывозащита.
• Не подходит для частых динамических изгибов - только статическая прокладка.
• Не рекомендуется для тонких кабелей менее 5 мм - возможен люфт и перетирание.
• Отсутствие протяжки требует ручной укладки - усложняет работу в труднодоступных местах.

Примеры использования

• Защита силовых кабелей на конвейере в хлебопекарне - пыль муки не попадает на контакты.
• Прокладка сигнальных проводов в системе вентиляции цеха - уплотнение задерживает древесную пыль.
• Обвязка кабелей у сварочных аппаратов - защита от искр, брызг и металлической стружки.
• Подключение датчиков на линии по переработке зерна - устойчивость к абразивной пыли продлевает срок службы.

Практические советы

• Перед монтажом проверьте внутренний диаметр - он должен быть на 2–3 мм больше суммарного диаметра всех кабелей.
• При резке используйте защитные очки - остатки оцинковки могут лететь при расправлении.
• Не затягивайте крепления слишком туго - это может сплющить рукав и нарушить теплоотвод.
• Для длительных трасс разбейте участок на секции по 10–15 м - так легче контролировать натяжение и изгибы.
• Если нужна герметизация - комбинируйте с термоусадочными или резиновыми вставками на концах.
• Храните бухту в сухом месте - даже оцинкованная сталь может начать ржаветь при постоянной влажности выше 80%.
