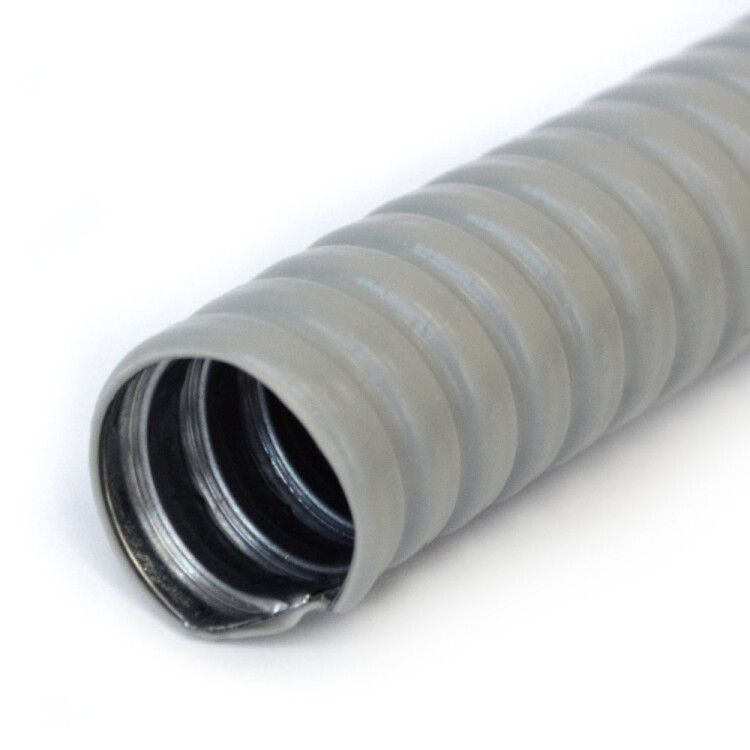

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-32 (25м/уп) без протяжки | PR04.0475 Промрукав Строитель

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-32 (25 метров в упаковке) от ПРОМРУКАВ - гибкий защищённый канал для прокладки кабелей и трубопроводов в условиях повышенной влажности, открытых площадках и зонах с риском механических повреждений. Артикул pr04.0475 рассчитан на длительную эксплуатацию в промышленных и строительных объектах.

Назначение и область применения

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-32 используется для защиты кабелей, проводов, резиновых шлангов и других коммуникаций от ударов, истирания, влаги и химических воздействий. Применяется в электромонтажных работах: внутри стен, под полами, на фасадах, в цехах, на элеваторах, в пищевой и химической промышленности. Подходит для прокладки в местах с высокой влажностью, в легковоспламеняющихся конструкциях и на открытом воздухе. Также допускается использование для транспортировки порошкообразных и сыпучих материалов.

Технические характеристики

• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость;
• Оболочка: ПВХ пластикат - диэлектрик, устойчив к УФ-излучению, не поддерживает горение;
• Диаметр: 32 мм - внутренний и номинальный диаметр совпадают, удобен для пропуска кабелей до 16–20 мм2;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды;
• Температурный режим: от –30 C до +70 C - работает в суровых климатических условиях;
• Разрывное усилие: 750 Н - выдерживает значительные нагрузки без деформации;
• Статический радиус изгиба: 325 мм - минимальный радиус, при котором сохраняется целостность конструкции;
• Длина бухты: 25 м - оптимальна для крупных участков прокладки без стыков;
• Цвет: серый - визуально отличаем, не выгорает на солнце;
• Производство: согласно ТУ 25.99.29-002-52715257-2017 - соблюдены нормы качества для промышленного оборудования.

Совместимость и монтаж

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-32 совместим со стандартными фитингами, муфтами и клеммниками для металлорукавов. Для монтажа используются специальные зажимы и крепления, предотвращающие перегибы. Оболочка ПВХ легко режется обычным ножом, а стальная спираль не требует специальных инструментов для гибки. Установка возможна как вручную, так и с использованием механизированных систем. Отсутствие уплотнения требует дополнительной герметизации на входах/выходах, если требуется защита от попадания жидкости в точках подключения.

Безопасность и стандарты

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-32 имеет самозагасающуюся оболочку - не поддерживает горение, соответствует требованиям пожарной безопасности. Диэлектрическая ПВХ-изоляция исключает риск поражения электрическим током даже при повреждении внешней оболочки. Соответствует ТУ 25.99.29-002-52715257-2017, рекомендован для использования в объектах с повышенными требованиями к электробезопасности.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали;
• Устойчивость к влаге, химическим средам и УФ-излучению;
• Гибкость и возможность многократного изгиба без потери формы;
• Пожаробезопасность - материал не распространяет пламя;
• Долгий срок службы в агрессивных средах;
• Легкость монтажа и совместимость с большинством комплектующих.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не заменяет IP68;
• Не рекомендуется применять при температурах ниже –30 C - материал становится хрупким;
• Отсутствие уплотнения требует дополнительной герметизации на концах при работе в условиях повышенной влажности;
• Не следует использовать для прокладки кабелей с напряжением выше 1000 В без проверки совместимости с другими элементами системы;
• Не подходит для транспортировки агрессивных кислот и щелочей - ПВХ может разрушаться под их действием.

Примеры использования

• Прокладка силового кабеля от распределительного щита к станкам на заводе;
• Защита сигнальных проводов на конвейере в пищевом цехе с частой мойкой;
• Монтаж кабельных трасс на фасаде здания с открытым доступом к осадкам;
• Передача воздушных или пневматических линий между оборудованием в условиях запылённости;
• Прокладка кабелей в деревянных конструкциях - ПВХ снижает риск возгорания.

Практические советы

• Выбирая металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-32, убедитесь, что посадочный диаметр кабеля не превышает 20 мм - иначе затруднится протяжка;
• При изгибе соблюдайте минимальный радиус 325 мм - превышение вызывает деформацию спирали;
• На концах рукава используйте термоусадочные или металлические наконечники - они предотвратят распускание ПВХ и повреждение жил;
• При прокладке на открытом воздухе избегайте острых углов и трения о края конструкций - ПВХ может повредиться;
• Артикул pr04.0475 выпускается бухтами по 25 м - планируйте маршруты прокладки с учётом этого, чтобы минимизировать количество стыков.
