Металлорукав DN 10мм в герметичной ПВХ изоляции, Dвн 10,0 мм, Dнар 14,0, с протяжкой, 50 м, цвет серый | 6071R-010P DKC ДКС

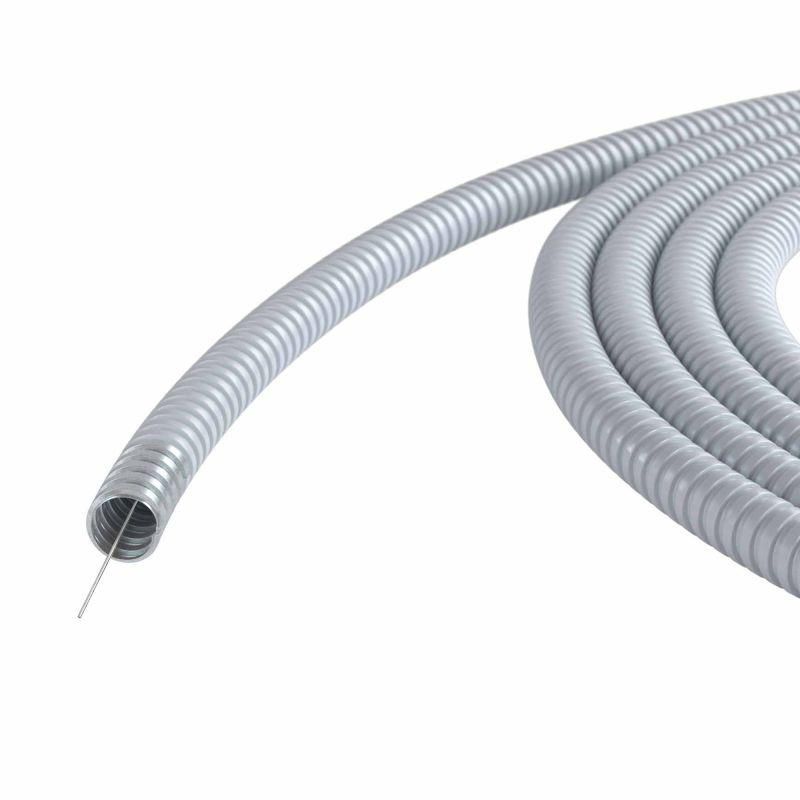

Металлорукав DKC (ДКС) артикул 6071r-010p - гибкий защищённый рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в условиях повышенной механической нагрузки и воздействия агрессивных сред. Длина 50 метров, внутренний диаметр 10 мм, степень защиты IP66. Подходит для промышленного оборудования, автоматизации и внешних маршрутов.

Назначение и область применения

Металлорукав DKC 6071r-010p используется для защиты электрических, сигнальных и слаботочных кабелей от механических повреждений, влаги, масел и химических веществ. Применяется в цехах, на конвейерах, в системах автоматизации, на станках, в распределительных щитах и на открытых участках трасс. Гибкость позволяет прокладывать его по сложным маршрутам без дополнительных фитингов.

Технические характеристики

• Номинальный диаметр: 10 мм
• Внутренний диаметр: 10,0 мм - позволяет пропускать кабели до 8–9 мм в диаметре
• Наружный диаметр: 14,0 мм - влияет на посадочные места и крепления
• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость
• Покрытие: Поливинилхлорид (PVC) - герметичная оболочка, устойчивая к маслам, кислотам и УФ
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды
• Температурный диапазон: от –45 C до +70 C - работает в холодных помещениях и жарких цехах
• Разрывное усилие: 500 Н - выдерживает значительные нагрузки на растяжение
• Гибкость: да - легко изгибается радиусом более 50 мм
• Наличие протяжки: да - стальная проволока внутри для легкой затяжки кабеля
• Цвет: серый - совместим с промышленными стандартами окраски
• Длина: 50 м - в одной бухте, удобно для длинных трасс
• Уплотнение: отсутствует - требует установки соединителей или муфт для герметизации концов

Совместимость и монтаж

Металлорукав DKC 6071r-010p совместим с фитингами и переходниками для труб диаметром 10–14 мм. Для надёжного подключения используйте зажимные муфты или герметичные вводы с резьбой G½ или M16x1,5. Протяжка позволяет затянуть кабель без разборки рукава - достаточно закрепить её на конце провода и потянуть. Не рекомендуется перегибать рукав острыми углами - минимальный радиус изгиба около 50 мм. Концы рукава должны быть герметично запечатаны, так как сам по себе он не имеет уплотнения.

Безопасность и стандарты

Степень защиты IP66 соответствует требованиям IEC 60529. Материал PVC устойчив к распространению пламени и соответствует нормам пожарной безопасности для промышленных объектов. Температурный диапазон гарантирует безопасную работу в условиях экстремальных температур. Не предназначен для постоянного погружения в воду - для этого требуется IP67.

Преимущества

• Высокая механическая прочность благодаря стальной оплетке
• Защита от химикатов и масел благодаря плотному ПВХ-слою
• Легкость монтажа благодаря гибкости и наличию протяжки
• Долгий срок службы даже в агрессивных средах
• Удобство транспортировки и хранения - одна бухта 50 м

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP66 не заменяет IP67
• Отсутствие уплотнения требует дополнительных мер для герметизации входов/выходов
• Не следует использовать в местах с частыми ударными нагрузками - возможна деформация стенок
• ПВХ-оболочка теряет эластичность ниже –45 C - не применять в сверхнизкотемпературных условиях
• Не рекомендован для прямого контакта с открытым огнем или высокими температурами выше +70 C

Примеры использования

• Прокладка силового кабеля от станка к пульту управления в литейном цехе
• Защита сигнальных проводов на конвейере с мойкой (частые брызги воды)
• Подключение датчиков в холодильной камере при температуре –30 C
• Маршрут кабеля между шкафами в помещении с масляными пятнами и паром

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 10 мм подходил для вашего кабеля - максимальный внешний диаметр кабеля не должен превышать 8–9 мм
• Используйте пластиковые или металлические клеммы на концах рукава, чтобы предотвратить перетирание изоляции кабеля
• При необходимости удлинения - соединяйте два отрезка через герметичную муфту, не просто скручивая
• Храните бухту в сухом месте, избегайте длительного пребывания на солнце - UV-лучи снижают долговечность ПВХ
• При использовании в вибрационных зонах - дополнительно фиксируйте рукав каждые 50–70 см
