Металлорукав DN 12мм в ПВХ изоляции, Dвн 12,0 мм, Dнар 16,0, 50 м, цвет серый без протяжки | 6071R-012 DKC ДКС

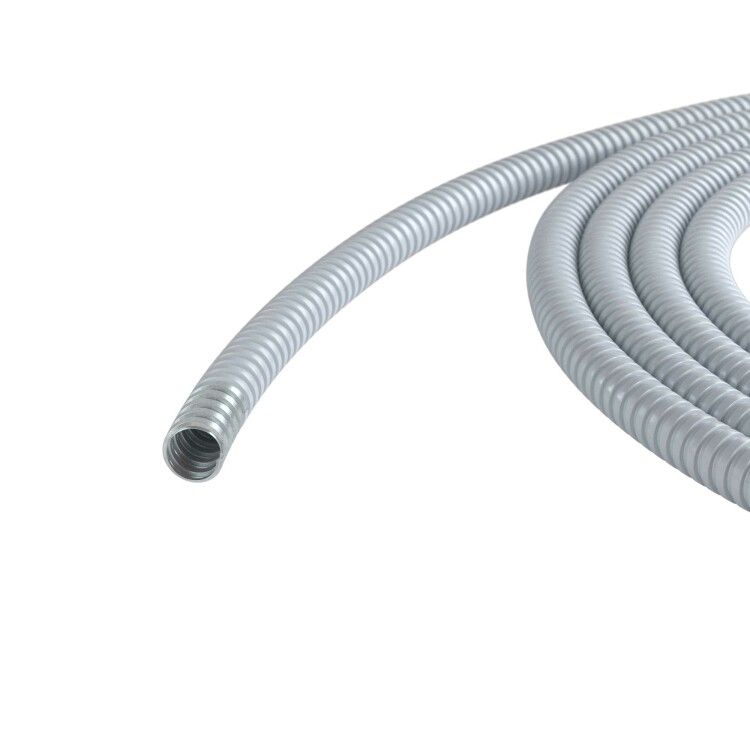

Металлорукав в ПВХ изоляции DKC (ДКС) артикул 6071r-012 - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной влажности, запылённости и воздействия масел. Серый металлорукав с ПВХ-оболочкой обеспечивает механическую защиту и электромагнитную экранирующую способность, подходя для стационарной установки на оборудовании и в производственных зонах.

Назначение и область применения

Металлорукав в ПВХ изоляции DKC 6071r-012 предназначен для защиты электрических кабелей и проводов от механических повреждений, влаги, пыли и химических веществ. Подходит для прокладки внутри машин, станков, конвейеров, распределительных щитов и других объектов промышленного оборудования. Особенно эффективен там, где требуется надёжная герметизация - например, в пищевой, фармацевтической или химической промышленности.

Технические характеристики

• Номинальный внутренний диаметр: 12 мм
• Наружный диаметр: 16 мм
• Длина бухты: 50 метров
• Материал корпуса: стальная спирально-навитая лента
• Изоляция: ПВХ (поливинилхлорид) - плотная, эластичная оболочка
• Степень защиты IP67 - при использовании с уплотнительной муфтой (не включена в комплект)
• Рабочий температурный диапазон: от –45 C до +70 C
• Статический радиус изгиба: 35 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Разрывное усилие: 500 Н
• Свойства: проводящие (экранирующие) и изоляционные одновременно
• Соответствует стандарту DIN EN 61386-23
• Цвет: серый
• Не имеет встроенных уплотнений

Совместимость и монтаж

Металлорукав DKC 6071r-012 совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 16 мм. Для достижения степени защиты IP67 необходимо использовать специальные уплотнительные муфты типа 66BTP - они не входят в комплект. Монтаж выполняется путём вставки кабеля через открытые концы рукава; оконечные элементы крепятся с помощью зажимов или переходников. Гибкая конструкция позволяет легко формировать нужные направления без инструментов, но требует соблюдения минимального радиуса изгиба 35 мм.

Безопасность и стандарты

Металлорукав соответствует европейскому стандарту DIN EN 61386-23, который регламентирует требования к системам труб и рукавов для электрических установок. Оболочка ПВХ обладает самозатухающими свойствами - не поддерживает распространение пламени. Продукт прошёл испытания на пожарную безопасность и имеет соответствующий сертификат. Экран из стали снижает уровень электромагнитных помех, что важно для чувствительной аппаратуры.

Преимущества

• Высокая прочность на разрыв и сжатие - выдерживает нагрузки при монтаже и работе
• Устойчивость к маслам, смазкам и агрессивным средам - не разрушается в контакте с технологическими жидкостями
• Гибкость и простота изгиба - удобен для сложных трассировок
• Замковая система обеспечивает целостность при изгибах - не раскрывается при правильном монтаже
• IP67 при использовании с уплотнителем - подходит для мойки, влажных помещений и улиц
• Серый цвет - нейтральный, не выгорает на свету, хорошо сочетается с промышленным оборудованием

Ограничения применения

• Не является герметичным без дополнительных уплотнительных муфт - без них максимальная защита IP44
• Не рекомендуется для частого изгиба под нагрузкой - превышение радиуса 35 мм вызывает деформацию
• ПВХ-изоляция теряет эластичность ниже –45 C - не применять в сверхнизкотемпературных условиях
• Не предназначено для прямого подключения к источникам питания - служит исключительно для защиты кабелей
• Не содержит встроенного крепления - требуются внешние зажимы или кронштейны

Примеры использования

• Защита кабелей управления на автоматизированных линиях сборки
• Прокладка сигнальных проводов в станках с ЧПУ
• Подключение датчиков в моющих цехах пищевых производств
• Монтаж силовых кабелей в условиях повышенной влажности (цеха, теплицы, холодильные камеры)
• Передвижные системы с ограниченным пространством - благодаря гибкости легко адаптируется под контуры

Практические советы

• Выбирайте уплотнительные муфты 66BTP, если вам нужна защита IP67 - без них рукав будет иметь лишь IP44
• При прокладке не перегибайте рукав - следите, чтобы радиус был не меньше 35 мм
• Для фиксации используйте пластиковые или металлические зажимы с шагом не более 1–1,5 м
• Проверьте соответствие диаметра кабеля внутреннему просвету 12 мм - не перегружайте рукав
• Храните бухту в сухом месте при комнатной температуре - избегайте длительного воздействия УФ-лучей
• При необходимости резки используйте ножницы по металлу - не применяйте болгарку, чтобы не повредить ПВХ-оболочку
