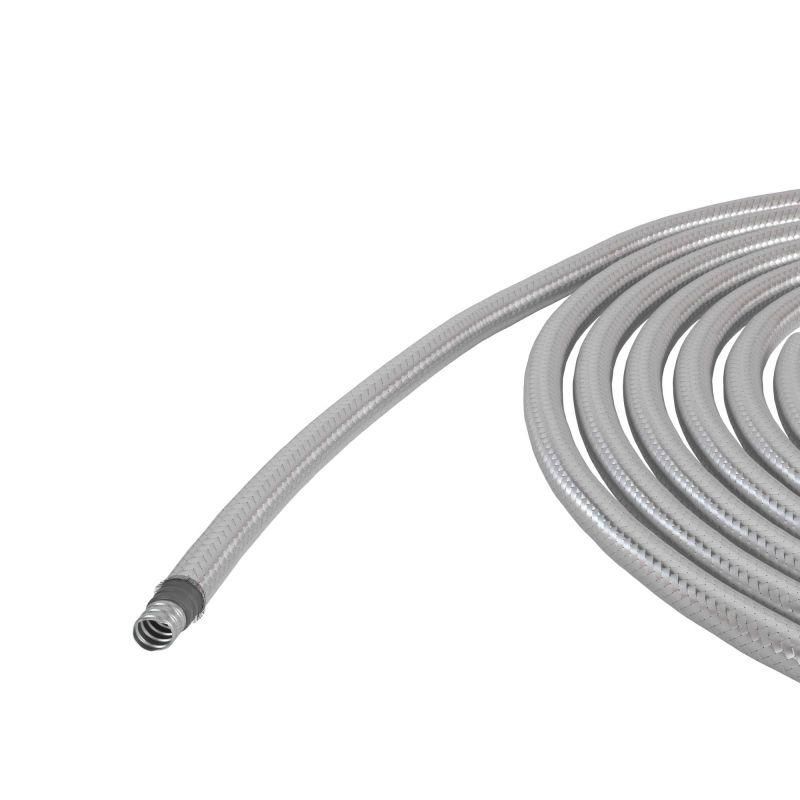

Металлорукав DN 20мм в герм. ПВХ изоляции оплетке из нержавеющей стали, Dвн 20,5 мм, Dнар 25,5, 50 м | 6071TX-022 DKC ДКС

Металлорукав DKC с ПВХ-изоляцией и стальной оплеткой - надёжная защита для кабелей и проводов в агрессивных промышленных средах. Артикул 6071tx-022 рассчитан на жесткие условия эксплуатации, где важна механическая прочность, химическая стойкость и защита от внешних воздействий.

Назначение и область применения

Металлорукав DKC используется для защиты силовых и контрольных кабелей от повреждений, вибраций, искр, перегрева и электромагнитных помех. Подходит для прокладки в производственных зонах с высокой запылённостью, влажностью, а также там, где возможны механические удары или трение. Часто применяется на станках, конвейерах, в системах автоматизации, на транспортерах и в местах с постоянным движением оборудования.

Технические характеристики

• Номинальный диаметр: 20 мм
• Внутренний диаметр: 20,5 мм - позволяет протянуть кабели до 18–19 мм в диаметре
• Наружный диаметр: 25,5 мм
• Длина бухты: 50 метров
• Материал корпуса: сталь
• Защитное покрытие: поливинилхлорид (ПВХ) - серого цвета
• Степень защиты IP44 - противостояние брызгам воды с любого направления и твердым частицам больше 1 мм
• Температурный диапазон: от –45 C до +70 C
• Разрывное усилие: 1000 Н - выдерживает значительную нагрузку на растяжение
• Гибкость: гибкий - легко изгибается без потери формы
• Уплотнение: отсутствует - требует установки фитингов для герметизации концов

Совместимость и монтаж

Металлорукав DKC совместим со стандартными металлическими и пластиковыми фитингами, имеющими внутренний диаметр 20–22 мм. Для герметизации концов необходимо использовать комплекты с уплотнительными кольцами - сам рукав не имеет встроенной герметизации. Монтаж выполняется путём протяжки кабеля через трубку с последующей фиксацией на обоих концах. Гибкость позволяет прокладывать маршрут с несколькими изгибами без применения дополнительных соединителей. Учитывайте, что минимальный радиус изгиба - около 100 мм.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности в условиях промышленного производства. ПВХ-оболочка не поддерживает горение и снижает риск возгорания при контакте с искрами. Применение нержавеющей стали в оплетке обеспечивает долговечность даже в агрессивных средах. Однако стандарт IP44 не гарантирует защиту от прямого струйного водяного воздействия или погружения - для таких условий требуется более высокая степень защиты.

Преимущества

• Высокая механическая прочность - выдерживает давление, сдавливание и растяжение
• Электромагнитная экранирующая способность - минимизирует влияние помех на сигналы
• Устойчивость к истиранию и химическим веществам - благодаря плотному слою ПВХ
• Широкий температурный диапазон - работает в холодных складах и нагретых цехах
• Долговечность - стальная оплетка предотвращает деформацию при длительной эксплуатации

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 недостаточен для влажных зон с прямым контактом жидкости
• Отсутствие уплотнения требует обязательной установки фитингов - нельзя использовать как готовую герметичную систему
• Не рекомендован для открытых участков с постоянным UV-воздействием - ПВХ со временем теряет эластичность под прямыми солнечными лучами
• Внутренний диаметр 20,5 мм ограничен - не подходит для крупных кабелей с наружным диаметром свыше 19 мм

Примеры использования

• Защита кабелей управления на автоматических линиях в пищевой промышленности
• Прокладка сигнальных проводов между станками с ЧПУ
• Фиксация кабельных трасс в зонах с частыми вибрациями - например, на насосных станциях
• Перемещаемые элементы оборудования, где нужна гибкость и устойчивость к износу

Практические советы

• Выбирайте фитинги с внутренним диаметром 21–22 мм - они обеспечивают плотное прилегание и исключают люфт
• При прокладке длинных маршрутов используйте направляющие ролики - это снизит нагрузку на стенки рукава
• Не допускайте перегибы острым углом - минимальный радиус изгиба 100 мм сохранит целостность конструкции
• Для работы в условиях повышенной влажности после монтажа обязательно заделайте концы герметиком или установите водоотводящие колпачки
• Артикул 6071tx-022 - идеальный выбор, когда нужны одновременно прочность, гибкость и защита от механических повреждений; не заменяйте его на менее дорогие аналоги без проверки класса защиты
