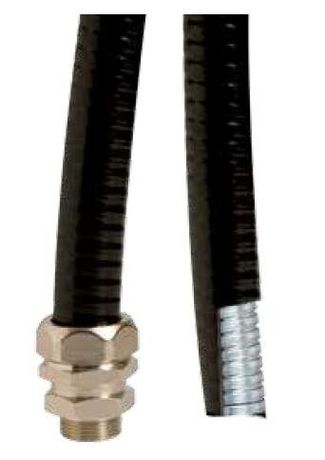

Металлорукав DN 20мм в гладкой PU оболочке, Dвн 20,5 мм, Dнар27,0мм,50м, цвет черный | 607PU22N DKC ДКС

Металлорукав DKC (ДКС) артикул 607pu22n - гибкий защищённый канал из стали с полиуретановой оболочкой, предназначенный для прокладки кабелей в агрессивных и экстремальных условиях. Подходит для промышленного оборудования, где важны прочность, герметичность и устойчивость к перепадам температур.

Назначение и область применения

Металлорукав DKC 607pu22n используется для защиты кабелей и проводов от механических повреждений, химических воздействий, влаги и пыли. Применяется в условиях с высокими требованиями к надёжности: на производственных линиях, в цехах с частой мойкой, на открытых площадках, в холодильных установках и на объектах с повышенной влажностью. Особенно эффективен там, где возможны кратковременные погружения в воду или постоянная эксплуатация при минусовых температурах.

Технические характеристики

• Наружный диаметр: 27 мм
• Внутренний диаметр: 20,5 мм - позволяет пропускать кабели с суммарным сечением до ~120 мм2
• Номинальный диаметр: 22 мм - соответствует классификации по ГОСТ Р МЭК 61386.1-2014
• Материал корпуса: стальная спирально-навитая трубка - обеспечивает жесткую защиту
• Оболочка: полиуретан - устойчив к маслам, бензину, щелочам и УФ-излучению
• Длина: 50 м - одна катушка, удобна для протяжки на значительные расстояния
• Степень защиты: IP67 - полностью герметичен против пыли и выдерживает кратковременное погружение на глубину до 1 м
• Рабочая температура: от –60 C до +105 C - работает в Arctic-условиях и рядом с нагреваемым оборудованием
• Прочность на разрыв: 1000 Н - выдерживает значительные тянущие усилия при монтаже
• Гибкость: да - легко изгибается радиусом не менее 150 мм
• Цвет: чёрный - снижает видимость, устойчив к выцветанию

Совместимость и монтаж

Металлорукав DKC 607pu22n совместим со стандартными фитингами и соединителями для металлорукавов с наружным диаметром 27 мм. Для крепления используйте зажимы, хомуты или кронштейны с учётом веса кабеля внутри. При прокладке не допускайте резких изломов - минимальный радиус изгиба составляет 150 мм. Обязательно закрепите концы рукава с помощью герметичных муфт или переходников, чтобы сохранить степень защиты IP67. Не рекомендуется использовать в системах с постоянным давлением воды выше 1 бара.

Безопасность и стандарты

Изделие соответствует международным нормам CEI EN 61386-23 и CEI EN 61386-1, что подтверждает соответствие требованиям безопасности для кабельных систем в промышленных условиях. Также соответствует ГОСТ Р МЭК 61386.1-2014. Полиуретановая оболочка не содержит галогенов и не выделяет токсичных веществ при возгорании.

Преимущества

• Высокая механическая прочность благодаря стальной оплетке и усиленному двойному замку
• Устойчивость к агрессивным средам - масло, эмульсии, моющие средства, кислоты
• Широкий температурный диапазон - можно использовать зимой на улице и летом рядом с печами
• Гладкая поверхность оболочки - предотвращает зацепление, упрощает протяжку кабелей
• IP67 - надёжная защита даже при случайном попадании в воду

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не выдерживает длительную нагрузку на растяжение свыше 1000 Н
• Не следует применять в средах с постоянным давлением жидкости (например, напорные системы)
• При температурах ниже –60 C материал оболочки теряет часть эластичности - возможны трещины при изгибе
• Не рекомендуется для прямого контакта с открытым пламенем или высокотемпературными поверхностями (>105 C)

Примеры использования

• Защита силовых и сигнальных кабелей на конвейерах пищевых производств
• Прокладка кабелей в холодильных камерах и морозильных цехах
• Подключение датчиков и исполнительных механизмов на автоматизированных линиях с частой мойкой
• Кабельная трассировка на открытых участках заводских территорий
• Системы управления насосами и компрессорами в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте внутренний диаметр 20,5 мм - он должен свободно вместить все кабели с запасом (~15–20%) для легкой протяжки
• При необходимости резки используйте ножницы по металлу - после реза обязательно обработайте край шабером, чтобы не повредить изоляцию кабелей
• Для длинных трасс (более 30 м) предусмотрите компенсационные петли - металлорукав DKC 607pu22n имеет хорошую гибкость, но при больших нагрузках может деформироваться
• Выбирайте фитинги с резиновым уплотнителем - они обеспечивают герметичность при соединении и сохраняют IP67
• Храните катушки в сухом месте, избегайте прямого солнечного света - хотя полиуретан устойчив к УФ, долгое воздействие снижает срок службы
