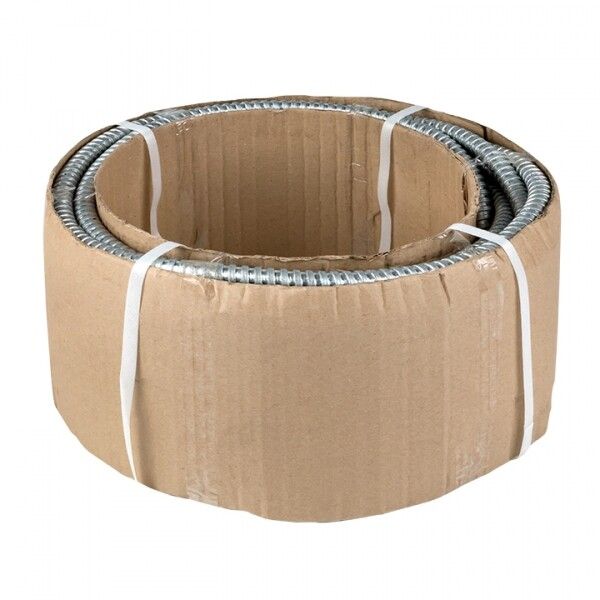

Металлорукав Р3-ЦХ-15 d15мм с протяжкой (уп.20м) EKF mrzn-15-20

Металлорукав Р3-ЦХ-15 d15мм с протяжкой/зондом (20м) от EKF - это гибкий металлический канал с внутренним диаметром 15 мм, предназначенный для защиты кабелей и проводов от механических повреждений и внешних воздействий. Благодаря наличию протяжки и оцинкованной стальной оболочке, он удобен для прокладки в труднодоступных местах и соответствует требованиям DIN EN 61386-23.

Назначение и область применения

Металлорукав Р3-ЦХ-15 d15мм с протяжкой/зондом (20м) используется для прокладки силовых, контрольных и слаботочных кабелей в условиях, где требуется защита от ударов, перегибов и воздействия пыли и капель воды. Подходит для скрытой и открытой проводки в зданиях, промышленных объектах, на производстве. Применяется в системах вентиляции, кондиционирования, IT-сетях, телевизионных и компьютерных кабельных трассах.

Технические характеристики

• Внутренний диаметр: 15 мм - позволяет пропускать кабели до 12–13 мм в диаметре с запасом для сборки.
• Наружный диаметр: 19 мм - определяет габариты при проходе через отверстия и крепления.
• Длина: 20 метров - одна бухта, что снижает количество соединений при прокладке длинных трасс.
• Материал: оцинкованная стальная проволока - обеспечивает прочность и устойчивость к коррозии.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды с любого направления.
• Температурный диапазон: от -40 C до +60 C - работает в холодных помещениях и жарких цехах.
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус изгиба при фиксированной установке.
• Разрывное усилие: 250 Н - выдерживает нагрузку до 25 кг при растяжении.
• Уплотнение: хлопчатобумажное волокно - препятствует попаданию крупной пыли, не создаёт герметичность.
• Гарантия: 84 месяца (7 лет) - подтверждает долговечность материала.
• Соответствие: DIN EN 61386-23 - стандарт для гибких трубных систем в электроустановках.

Совместимость и монтаж

Металлорукав Р3-ЦХ-15 d15мм с протяжкой/зондом (20м) совместим с фитингами и муфтами, предназначенными для рукавов с наружным диаметром 19 мм. Протяжка (зонд) уже встроена внутри - её можно использовать для затяжки кабелей после прокладки рукава. Для монтажа рекомендуется:

• Использовать клеммы и зажимы с внутренним диаметром не менее 19 мм.
• Не перегибать рукав меньше чем на 75 мм радиуса - это сохраняет целостность уплотнения и структуру.
• При необходимости резать - применять ножницы по металлу, чтобы не деформировать спираль.
• Протяжка не рассчитана на многократное использование - при замене кабеля лучше использовать новую протяжку.

Безопасность и стандарты

Металлорукав Р3-ЦХ-15 d15мм с протяжкой/зондом (20м) соответствует европейскому стандарту DIN EN 61386-23, который регламентирует безопасность гибких трубных систем для электропроводки. Степень защиты IP54 гарантирует работу в условиях повышенной пыльности и возможного контакта с водой, однако не предназначен для постоянного контакта с жидкостью или погружения. Не имеет электрической изоляции - не заменяет кабельную оболочку.

Преимущества

• Протяжка в комплекте - экономит время при прокладке кабелей, особенно в сложных маршрутах.
• Оцинкованная сталь - устойчива к ржавчине даже в сырых помещениях.
• Гибкость - легко адаптируется к контурам стен, потолков и оборудования.
• Длинная бухта (20 м) - снижает число стыков и риск утечки пыли/влаги в соединениях.
• Нанесение минерального масла и эмульсии - защищает оцинковку во время транспортировки и монтажа.

Ограничения применения

• Не подходит для помещений с постоянным контактом с водой - IP54 не обеспечивает герметичность.
• Не используется как самостоятельная изоляция - кабели внутри должны иметь собственную защитную оболочку.
• Не рекомендован для прокладки в местах с частыми вибрациями выше 10 Гц - может возникнуть усталостное разрушение проволоки.
• Не следует использовать в агрессивных химических средах - оцинковка может разрушаться при контакте с кислотами и щелочами.
• Протяжка не предназначена для многократного использования - при замене кабеля она может порваться.

Примеры использования

• Прокладка сигнальных кабелей между станком и пультом управления в цеху.
• Скрытая проводка в стенах офисного здания для Ethernet и телефонных линий.
• Защита кабелей вентиляторов в системах кондиционирования воздуха.
• Подключение датчиков температуры и давления на производственных линиях.
• Прокладка кабелей в нишах и каналах, где невозможно использовать жесткие трубы.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (15 мм) достаточен для суммарного сечения всех кабелей - не забудьте про запас на изгиб.
• Если планируете много изгибов - используйте несколько коротких участков вместо одного длинного, чтобы снизить усилие на протяжку.
• При работе в холоде (-30 C и ниже) согрейте рукав перед изгибом - материал становится более хрупким.
• Не закручивайте протяжку слишком сильно - это может повредить уплотнение и вызвать застревание кабеля.
• Для длительной эксплуатации в пыльных условиях периодически осматривайте концевые соединения - там чаще всего происходит накопление пыли.
