Металлорукав Р3-ЦХ 15 (50 м/уп.) с протяжкой | zeta42452 ГОФРОМАТИК ЗЭТА

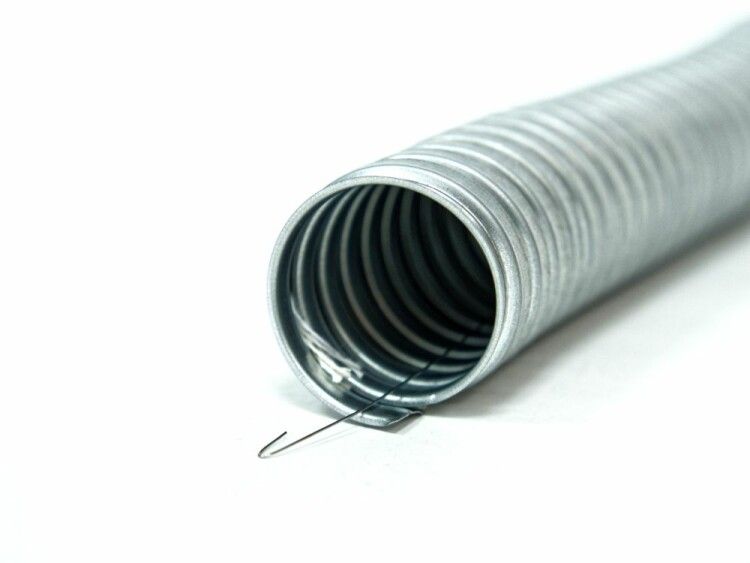

Металлорукав Р3-ЦХ 15 (50 м/уп.) с протяжкой от ЗЭТА Новосибирск - это негерметичный металлический рукав из оцинкованной стали с внутренней протяжкой, предназначенный для механической защиты кабелей в жестких и гибких трубных системах. Артикул zeta42452 подходит для прокладки силовых и слаботочных линий в условиях умеренного климата.

Назначение и область применения

Металлорукав Р3-ЦХ 15 (50 м/уп.) с протяжкой применяется для защиты кабелей от механических повреждений, истирания и внешних воздействий при прокладке в каналах, коробах, трубах и других закрытых конструкциях. Подходит для использования в электроустановках, на производстве, в автоматизированных линиях и объектах с высокой вибрацией. Условия эксплуатации - умеренный климат (У), категория размещения 3 по ГОСТ 15150-69, температура от –45C до +90C.

Технические характеристики

• Тип изделия: металлорукав
• Наружный диаметр: 18,7 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели с суммарным сечением до ~10–12 мм2
• Материал: сталь оцинкованная - устойчив к коррозии в сухих и умеренно влажных средах
• Длина бухты: 50 метров - удобна для крупных проектов и минимизации стыков
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает герметичность
• Обшивка: отсутствует - не имеет пластиковой или текстильной оплетки
• Протяжка: стальная оцинкованная проволока - позволяет легко затянуть кабель через рукав
• Уплотнение: хлопчатобумажный шнур - снижает проникновение пыли и мелкого мусора

Совместимость и монтаж

Металлорукав Р3-ЦХ 15 (50 м/уп.) с протяжкой совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 18,7 мм. Для монтажа используйте специальные зажимы или хомутики, фиксирующие рукав к конструкции. Протяжка позволяет вводить кабель без раскрытия всей бухты - достаточно закрепить один конец, а затем потянуть проволоку, затягивая кабель. Не рекомендуется применять для открытой прокладки - отсутствие обшивки делает его уязвимым к перегибу и деформации при частом изгибе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по категории размещения 3 и эксплуатируется в заданном температурном диапазоне. Отсутствие герметичности (IP40) исключает использование в помещениях с постоянной влагой, сыростью или возможностью брызг. Не предназначен для работы в взрывоопасных зонах.

Преимущества

• Высокая прочность на сдавливание благодаря стальному плетению
• Гибкость - позволяет прокладывать трассы с несколькими изгибами
• Протяжка ускоряет монтаж кабелей - не требует дополнительного оборудования
• Оцинкованная сталь увеличивает срок службы в сравнении с обычной сталью
• Длина 50 м снижает количество стыков и уменьшает риск утечки при сборке

Ограничения применения

• Не подходит для открытой прокладки - отсутствует защитная оболочка
• IP40 не защищает от воды, влаги, масла и химических жидкостей
• Не использовать в местах с постоянным контактом с растворителями, кислотами или щелочами
• Не рассчитан на нагрузки выше допустимых для стальных рукавов - избегайте резких ударов и перегрузок
• Хлопчатобумажный шнур теряет свойства при длительном воздействии влаги - не применять в сырых помещениях

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в конвейерных системах
• Монтаж кабелей в технологических коробах заводских цехов
• Подключение датчиков и исполнительных механизмов в автоматизированных линиях
• Перемещаемые участки с малой степенью вибрации - например, в механизмах подъема

Практические советы

• Выбирайте металлорукав Р3-ЦХ 15 (50 м/уп.) с протяжкой, если нужна надежная защита от механических повреждений, но нет необходимости в герметичности
• Проверьте внутренний диаметр 14,7 мм перед выбором кабеля - не превышайте максимальную сумму сечений проводников
• При резке используйте ножницы по металлу - не допускайте сплющивания концов
• Для многократных изгибов лучше использовать рукав с обшивкой; этот вариант подходит для стационарных или редко изгибаемых участков
• Храните бухты в сухом месте - влага снижает эффективность хлопчатобумажного уплотнения
• Артикул zeta42452 от ЗЭТА Новосибирск - проверенная версия, совместимая с большинством комплектующих ГОФРОМАТИК
