Металлорукав герметичный в ПВХ-изоляции МРПИнг 18 без протяжки | 87674 Fortisflex КВТ

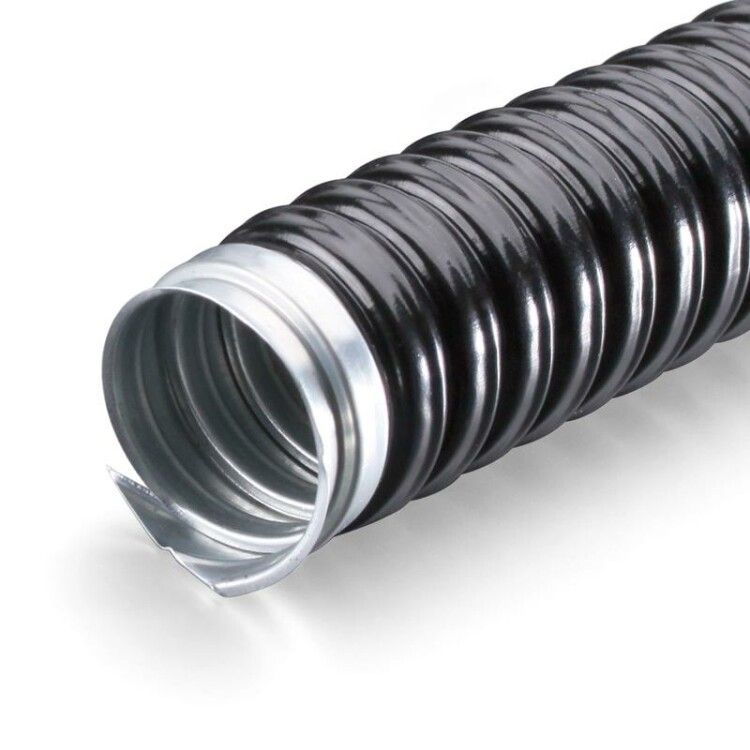

Металлорукав МРПИнг 18 в ПВХ-изоляции - это гибкая защищённая оболочка из оцинкованной стали с самозатухающей ПВХ-оболочкой, предназначенная для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Бренды Fortisflex и КВТ обеспечивают совместимость с широким спектром фитингов, а артикул 87674 позволяет легко идентифицировать продукт в заказах.

Назначение и область применения

Металлорукав МРПИнг 18 в ПВХ-изоляции используется для прокладки кабелей и проводов как в закрытых, так и в открытых системах. Он защищает электропроводку от механических повреждений, влаги, пыли и воздействия внешних факторов. Подходит для монтажа в помещениях и на улице. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих и порошкообразных материалов там, где требуется надёжная изоляция и прочность.

Технические характеристики

• Наружный диаметр: 20,6 мм
• Внутренний диаметр: 16,9 мм - позволяет пропускать кабели сечением до ~10–12 мм2
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Оболочка: самозатухающий ПВХ - не поддерживает горение, устойчива к УФ-излучению
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Разрывное усилие: 700 Н - выдерживает значительную нагрузку на растяжение
• Статический радиус изгиба: 55 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Длина бухты: 50 метров - удобна для крупных объектов
• Цвет: чёрный - маскирует загрязнения, соответствует промышленным стандартам
• Электроизоляционные свойства - предотвращают пробой через оболочку
• Без уплотнения - требует дополнительной герметизации при соединении с фитингами

Совместимость и монтаж

Металлорукав МРПИнг 18 в ПВХ-изоляции совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметичного соединения используйте комплекты с резиновыми уплотнителями. Монтаж возможен при температуре выше –5 C. Гибкость позволяет выполнять повороты без специальных элементов, но не рекомендуется многократное изгибание в одной точке - это снижает срок службы. Обрезается обычными ножницами по металлу.

Безопасность и стандарты

• IP65 - соответствие требованиям IEC 60529
• Самозатухающий ПВХ - соответствует нормам по пожарной безопасности (не распространяет пламя)
• IK07 - защита от ударов до 1 Дж энергии (соответствует IEC 62262)
• Электроизоляционные свойства - исключают риск поражения током при случайном контакте с оболочкой

Преимущества

• Высокая механическая прочность благодаря оцинкованной стальной оплетке
• Устойчивость к коррозии - долгий срок службы даже во влажной среде
• Не поддерживает горение - безопасен в зонах с высокими требованиями к пожарной безопасности
• Устойчив к УФ-излучению - не трескается и не выцветает на солнце
• Гибкость - позволяет прокладывать трассы с множеством поворотов без дополнительных переходников
• ПВХ-оболочка плотно повторяет форму витков - обеспечивает равномерное распределение нагрузки и эстетичный вид

Ограничения применения

• Не имеет встроенных уплотнений - при необходимости герметичности необходимо использовать фитинги с резиновыми кольцами
• Не предназначена для постоянного погружения в воду - IP65 не гарантирует защиту при длительном контакте с жидкостью
• Монтаж невозможен при температуре ниже –5 C - материал теряет пластичность и может растрескаться
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щёлочи, растворители)
• Внутренний диаметр ограничен - не подходит для кабелей с наружным диаметром более 15–16 мм

Примеры использования

• Прокладка силовых кабелей в промышленных цехах с частыми мойками оборудования
• Защита сигнальных проводов в системах вентиляции и кондиционирования
• Монтаж кабелей управления на конвейерах с вибрацией и механическими воздействиями
• Прокладка проводов в наружных шкафах управления, на крыше зданий
• Передача воздушных потоков в системах пневмотранспорта сыпучих материалов (при условии отсутствия контакта с абразивом внутри рукава)

Практические советы

• При выборе длины учтите запас на изгибы и соединения - лучше взять немного больше, чем меньше
• Для фиксации используйте хомуты с резиновой прокладкой - они не повредят ПВХ-оболочку
• Не перегибайте рукав чаще, чем указано в радиусе изгиба 55 мм - это вызывает микротрещины в стальной основе
• При работе в холодную погоду храните бухту в помещении минимум 2 часа перед монтажом
• Проверьте совместимость с фитингами Fortisflex до начала работ - особенно важно при замене существующей системы
• Артикул 87674 - единственный идентификатор для заказа; другие модели с аналогичным названием могут отличаться по параметрам
