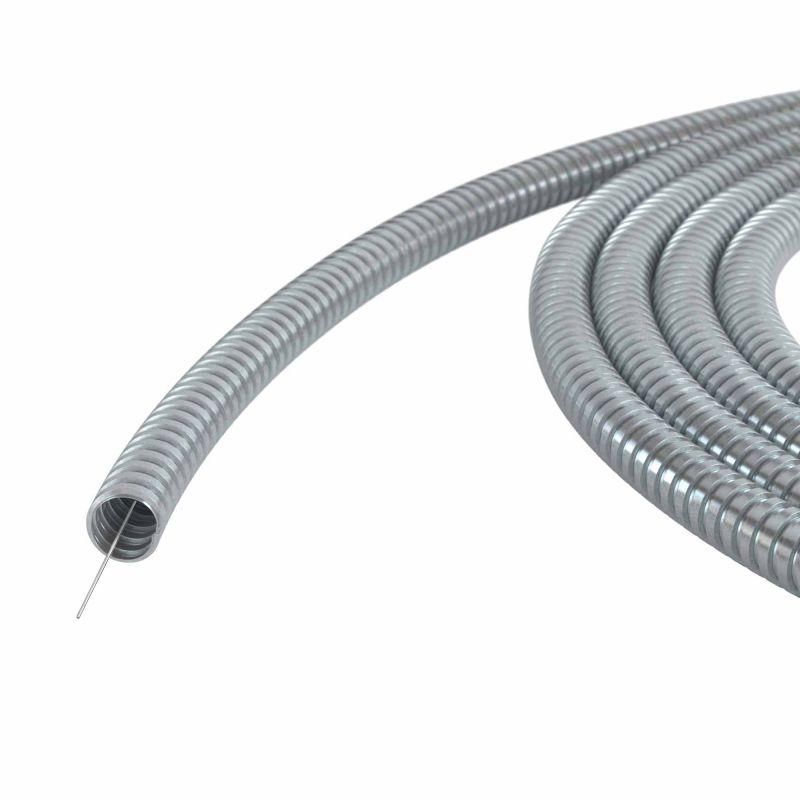

Металлорукав из оцинкованной стали DN 10мм, Dвн 10,0 мм, Dнар 13,0 IP40, с протяжкой, 100м | 667R1013100P DKC ДКС

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r1013100p - гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки. Протяжка упрощает заправку проводки, а оцинкованная сталь обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r1013100p предназначен для защиты электрических, слаботочных и телекоммуникационных кабелей от механических повреждений, пыли и случайного контакта. Подходит для внутренней прокладки в зданиях, на производствах, в шкафах управления, на станках и конвейерах. Гибкость позволяет прокладывать трассы с изгибами без дополнительных фитингов.

Технические характеристики

• Номинальный диаметр: 10 мм
• Внутренний диаметр: 10,0 мм
• Наружный диаметр: 13,0 мм
• Материал: оцинкованная сталь
• Тип: гибкий металлорукав
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Разрывное усилие: 500 Н
• Температурный диапазон: от –60 C до +250 C
• Обшивка: отсутствует - поверхность голая, без пластиковой или текстильной оплетки
• Длина: 100 метров в бухте
• Наличие протяжки: да - стальная проволока внутри для затяжки кабеля

Совместимость и монтаж

Металлорукав DKC (ДКС) артикул 667r1013100p совместим со стандартными клеммниками, муфтами и фитингами для труб Ø13 мм. Для монтажа используйте ножницы по металлу или труборез - рез выполняется легко благодаря тонкостенной конструкции. Протяжка позволяет втянуть кабель через всю бухту без раскрытия трассы. Учитывайте посадочный диаметр 10 мм - он соответствует кабелям с внешним диаметром до 8–9 мм. Не рекомендуется использовать для кабелей с жесткими бронированными оболочками - они могут повредить стенки рукава.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 и IEC 60529 - предотвращает доступ твердых частиц размером свыше 1 мм, например, отверток или болтов. Однако не обеспечивает защиту от влаги - не применять во влажных помещениях, на улице или в местах возможного попадания жидкости. Температурный диапазон (-60…+250 C) позволяет использовать в экстремальных условиях, включая печи, сушильные камеры и холодильные установки.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары и перегибы
• Удобство монтажа - протяжка снижает трудозатраты при заправке кабелей
• Долгий срок службы - цинковое покрытие защищает от коррозии в сухих и умеренно агрессивных средах
• Не требует дополнительных креплений при прокладке с малыми радиусами изгиба
• Подходит для многократного переиспользования при замене кабелей

Ограничения применения

• Не предназначена для открытой прокладки на улице - IP40 не защищает от влаги
• Не используется в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк будет разрушаться
• Не подходит для кабелей с внешним диаметром больше 9–10 мм - риск пережатия жил
• При температурах выше 250 C возможно окисление и потеря прочности материала
• Отсутствие обшивки делает поверхность острым - требуется аккуратность при обращении и использовании защитных колец на концах

Примеры использования

• Защита силовых кабелей от двигателя к частотному преобразователю на заводе
• Прокладка сигнальных проводов между датчиками и контроллером в автоматизированной линии
• Изоляция кабелей в панелях управления с ограниченным пространством
• Переход от жесткой трубы к подвижному участку оборудования
• Замена старых неметаллических рукавов в условиях повышенной опасности механических повреждений

Практические советы

• Перед монтажом проверьте, чтобы внутренняя протяжка была целой - она должна свободно перемещаться по всей длине
• При резке используйте защитные очки - остатки оцинкованной стальной стружки могут быть острыми
• На концах рукава обязательно установите термоусадочные или пластиковые втулки - предотвратят порчу изоляции кабеля
• Для длинных трасс (>30 м) смажьте протяжку графитовой смазкой - это уменьшит трение при затяжке
• Храните бухту в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном хранении в сыром помещении
