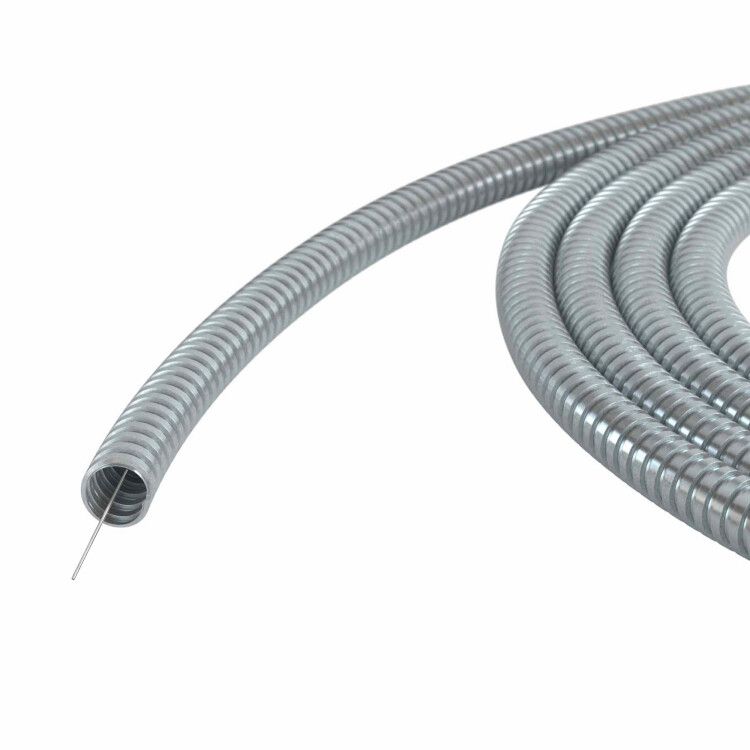

Металлорукав из оцинкованной стали с протяжкой DN 15мм, Dвн 15,5 мм, Dнар 18,5 IP40, 50м | 667R1518P DKC ДКС

Металлорукав из оцинкованной стали с протяжкой DKC (ДКС) артикул 667r1518p - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и перепадов температур. Протяжка упрощает заполнение рукава проводниками, а оцинкованная сталь обеспечивает долговечность даже на открытых участках.

Назначение и область применения

Металлорукав из оцинкованной стали с протяжкой используется для защиты электрических, слаботочных и коммуникационных кабелей от механических повреждений, вибраций и внешних воздействий. Подходит для прокладки внутри зданий, на технологических площадках, в производственных цехах, на элеваторах и в местах с высокой плотностью трассировки. Особенно эффективен там, где требуется гибкая маршрутизация - например, вокруг оборудования, через стеновые проходы или в труднодоступных углах.

Технические характеристики

• Номинальный диаметр: 15 мм
• Внутренний диаметр: 15,5 мм - позволяет пропускать кабели до Ø14–15 мм с учётом изоляции
• Наружный диаметр: 18,5 мм - влияет на выбор крепёжных элементов и проходных муфт
• Материал: оцинкованная сталь - устойчив к коррозии, не требует дополнительного покрытия
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм и от попадания твердых частиц; не обеспечивает защиту от воды
• Длина: 50 метров в одной бухте - оптимальна для крупных трасс без стыков
• Температурный диапазон: от –60 C до +250 C - работает в холодильных камерах и рядом с нагревательными установками
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку при растяжении
• Гибкость: да - легко формируется под нужный угол без специальных инструментов
• Обшивка: отсутствует - снижает вес и стоимость, но требует осторожности при работе с острыми кромками
• Протяжка: есть - стальная проволока внутри, позволяющая затягивать кабель без раскрытия рукава

Совместимость и монтаж

Металлорукав DKC артикул 667r1518p совместим со стандартными фитингами и переходниками для труб Ø18–19 мм. Для крепления используйте хомуты, кронштейны или крепления с внутренним диаметром не менее 19 мм. Протяжка позволяет вводить кабель с одного конца и вытягивать его с другого - это особенно важно при длинных трассах. Перед монтажом проверьте радиус изгиба: минимальный - около 6×D = 111 мм (по наружному диаметру). Не допускайте перегибов - они нарушают целостность спирали и снижают защитные свойства.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей согласно ГОСТ Р 50571 и IEC 61386. Степень защиты IP40 гарантирует безопасность от случайного прикосновения к проводникам внутри рукава. Однако он не предназначен для использования во влажных средах, на открытом воздухе без дополнительной защиты или в помещениях с постоянным воздействием жидкостей - для таких условий выбирайте рукава с классом IP65 и выше.

Преимущества

• Протяжка экономит время при прокладке кабелей - не нужно разбирать рукав или использовать штангу
• Оцинкование увеличивает срок службы в сравнении с обычной сталью - особенно в помещениях с колеблющейся влажностью
• Высокая термостойкость позволяет применять его рядом с нагреваемыми поверхностями
• Гибкость снижает количество соединений и фитингов - меньше точек отказа
• Отсутствие обшивки делает изделие легче и доступнее по цене

Ограничения применения

• Не предназначена для прямого контакта с водой или паром - IP40 не защищает от брызг и влаги
• Не рекомендован для использования вне помещений без дополнительной оболочки или кожуха
• Острый край после резки может повредить изоляцию кабеля - всегда используйте защитные насадки или зачищайте кромки
• Подходит только для кабелей с наружным диаметром до 14–15 мм - большие жилы не войдут
• Не является средством против электромагнитных помех - для этого нужны экранированные рукава

Примеры использования

• Защита силового кабеля от частотного преобразователя до двигателя на конвейере
• Прокладка сигнальных проводов между станком и пультом управления
• Переход кабеля через металлическую стену в цеху с вибрациями
• Укладка телефонных и сетевых кабелей в техническом коридоре с ограниченным пространством
• Фиксация проводов в системах автоматизации, где требуется изменение направления трассы

Практические советы

• При резке используйте ножницы по металлу - болгарка может деформировать спираль и повредить протяжку
• Закрепляйте рукав каждые 1–1,5 метра, чтобы избежать провисания и перегрузки протяжки
• Перед введением кабеля проверьте, свободно ли движется протяжка - она должна без усилия проскальзывать
• Для многократных изгибов лучше выбрать рукав с большей гибкостью - этот вариант оптимален для однократных маршрутов
• Если планируете замену кабеля в будущем - оставьте запас протяжки на 10–15 см с каждого конца
