Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-18 протяжкой - 77874 КВТ

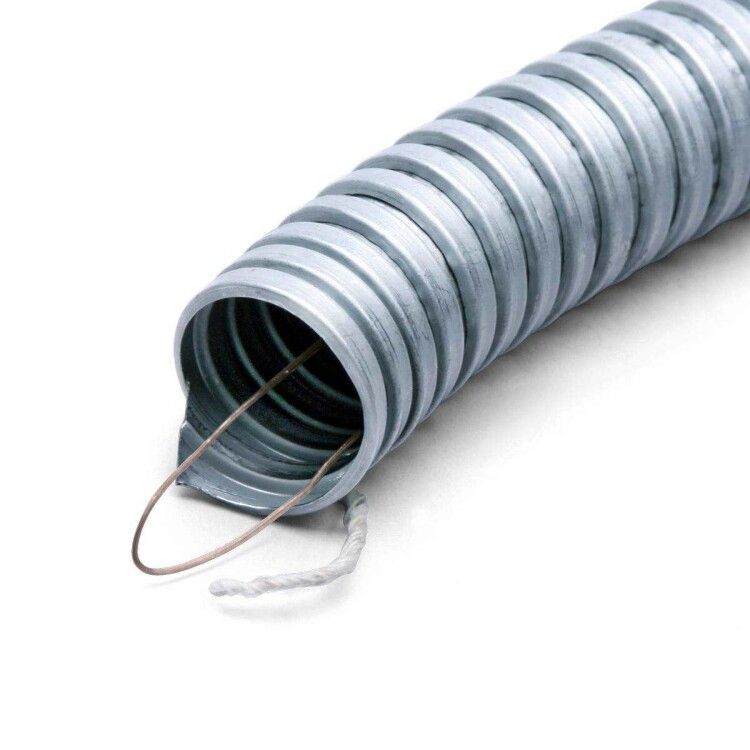

Металлорукав РЗ-ЦХ 18 с протяжкой от Fortisflex - гибкий металлический рукав с оцинкованной стальной оплеткой и встроенной протяжкой для прокладки кабелей и проводов в условиях повышенной механической нагрузки. Артикул 77874 подходит как для внутренних, так и для наружных систем проводки.

Назначение и область применения

Металлорукав РЗ-ЦХ 18 с протяжкой предназначен для защиты кабельных трасс от внешних воздействий: ударов, перегибов, истирания и случайных повреждений. Подходит для скрытой и открытой прокладки в помещениях и на улице. Часто используется в промышленных объектах - на станках, конвейерах, в распределительных щитах, на транспорте и в автоматизированных системах.

Технические характеристики

• Наружный диаметр: 21,9 мм
• Длина одной бухты: 50 метров
• Материал корпуса: оцинкованная стальная лента
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды
• Температурный диапазон: от –40 C до +120 C
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Статический радиус изгиба: 55 мм - минимальный допустимый радиус при постоянном изгибе
• Разрывное усилие: 450 Н - способен выдерживать значительную осевую нагрузку
• Уплотнение: хлопчатобумажная нить - герметична против пыли, но не против жидкостей
• Электрические свойства: проводящие - позволяет выполнять заземление через корпус
• Цвет: металлик
• Обшивка: отсутствует - поверхность голая, без пластиковой или текстильной оболочки

Совместимость и монтаж

Металлорукав РЗ-ЦХ 18 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Протяжка внутри рукава позволяет легко затянуть кабели или провода без дополнительных инструментов - достаточно закрепить один конец и потянуть за шнур. Для монтажа используйте только фитинги с подходящим внутренним диаметром - он соответствует наружному диаметру рукава 21,9 мм.

Безопасность и стандарты

Изделие соответствует требованиям по механической прочности (IK07) и защите от проникновения твердых частиц (IP40). Не предназначено для использования во взрывоопасных средах. Электрическая проводимость позволяет использовать металлорукав как элемент системы заземления, но требуется проверка контура после монтажа.

Преимущества

• Встроенная протяжка ускоряет прокладку кабелей и снижает трудозатраты
• Оцинкованная сталь обеспечивает долговечность даже в сырых помещениях
• Высокая гибкость позволяет проходить сложные маршруты без дополнительных соединителей
• Устойчивость к маслам, бензину и разбавленным химическим веществам делает его пригодным для промышленных условий
• Проводящие свойства позволяют использовать как часть системы защитного заземления

Ограничения применения

• Не предназначен для эксплуатации в условиях постоянного контакта с водой - степень защиты IP40 не предохраняет от брызг и капель
• Не рекомендован для прямого солнечного света длительное время - хотя материал устойчив к УФ, срок службы при этом снижается
• Не следует применять в местах с частыми резкими изгибами - радиус изгиба менее 55 мм вызывает деформацию и потерю целостности
• Уплотнение из хлопчатобумажной нити не обеспечивает герметичность - нельзя использовать там, где есть риск попадания влаги

Примеры использования

• Прокладка силовых кабелей между станком и пультом управления на заводе
• Защита сигнальных проводов в системах автоматизации с частыми перемещениями
• Монтаж кабелей в распределительных щитах с ограниченным пространством
• Подключение датчиков на конвейере, где возможны удары и контакт с маслом

Практические советы

• Перед монтажом проверьте, что внутренний диаметр фитинга соответствует наружному диаметру рукава - 21,9 мм
• Не перегибайте рукав более чем на 90° в одном месте - это снижает срок службы
• При использовании в зонах с вибрациями дополнительно закрепляйте рукав каждые 50–70 см
• Если нужна защита от влаги - комбинируйте этот рукав с герметичными муфтами или переходниками с уплотнением
• Для длинных участков лучше использовать несколько бухт, чтобы избежать перегрузки протяжки
