Металлорукав морозостойкий, герметичный в ПВХ-изоляции с протяжкой МРПИнг NORD 22 - 82475 КВТ

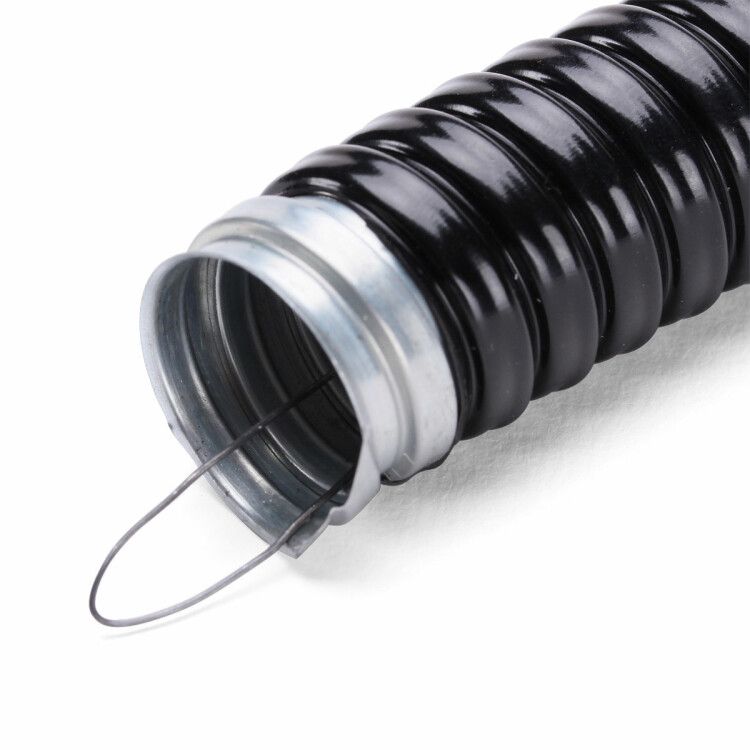

Металлорукав МРПИнг Nord 22 с протяжкой Fortisflex - это гибкая защищённая оболочка из оцинкованной стали с ПВХ-оболочкой и встроенной стальной протяжкой, предназначенная для безопасной прокладки кабелей в сложных условиях. Артикул 82475 сочетает прочность, герметичность и совместимость с фитингами Fortisflex, что делает его надёжным решением для промышленной автоматизации и внешних сетей.

Назначение и область применения

Металлорукав МРПИнг Nord 22 с протяжкой Fortisflex используется для прокладки силовых и сигнальных кабелей в местах с высокими требованиями к механической защите и герметичности. Подходит как для открытой, так и для скрытой проводки внутри зданий и на улице. Часто применяется в системах вентиляции, кондиционирования, обогрева, на конвейерах, в цехах с агрессивными средами и там, где есть риск воздействия масла, бензина, химикатов или перепадов температур.

Технические характеристики

• Наружный диаметр: 25 мм
• Материал корпуса: оцинкованная стальная лента
• Оболочка: самозатухающий чёрный ПВХ (не поддерживает горение)
• Протяжка: стальная проволока (встроенная, позволяет легко затянуть кабель)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Разрывное усилие: 700 Н - способен выдерживать значительную нагрузку на растяжение
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при неподвижном положении
• Диапазон рабочих температур: от –60 C до +75 C
• Температура монтажа: не ниже –40 C - при более низких температурах материал становится хрупким
• Длина бухты: 50 метров
• Электроизоляционные свойства: да - предотвращает контакт с токоведущими частями
• Уплотнение: отсутствует - требует использования фитингов для герметизации концов
• Цвет: чёрный
• Сертификат UL: наличие одобрения США - соответствует требованиям безопасности North America

Совместимость и монтаж

Металлорукав МРПИнг Nord 22 с протяжкой Fortisflex совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации концов необходимо использовать подходящие фитинги - сам рукав не имеет уплотнений. Протяжка позволяет легко ввести кабель через всю длину рукава без дополнительных инструментов. При монтаже соблюдайте минимальный радиус изгиба 64 мм - превышение риска деформации или повреждения внутреннего слоя.

Безопасность и стандарты

• Соответствие стандарту IP65 гарантирует работу в запылённых и влажных помещениях
• Самозатухающая ПВХ-оболочка снижает риск распространения пламени
• UL-одобрение подтверждает соответствие американским нормам безопасности
• Защита от электрического тока достигается благодаря изоляционному слою между металлом и кабелем
• Ударопрочность IK07 обеспечивает защиту от случайных ударов инструментами или оборудованием

Преимущества

• Высокая гибкость позволяет проходить сложные маршруты без дополнительных соединителей
• Стальная протяжка ускоряет прокладку кабеля - не требуется использование штанг или тросов
• Оцинкованная сталь устойчива к коррозии даже в агрессивной среде
• ПВХ-оболочка защищает от УФ-излучения, масел, бензина, разбавленных кислот и щелочей
• Широкий температурный диапазон (-60…+75 C) позволяет применять в холодильных камерах и жарких цехах
• Чёрный цвет облегчает визуальный контроль и маскирует загрязнения

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью
• Требуется обязательное использование фитингов для герметизации входов/выходов - без них защита IP65 теряется
• Монтаж невозможен при температуре ниже –40 C - материал становится хрупким и может треснуть
• Не рекомендован для применения в условиях постоянного динамического изгиба - указан только статический радиус изгиба
• Не подходит для передачи давления или воздушных потоков - это не трубопровод, а только защитная оболочка

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Подключение датчиков и исполнительных механизмов в системах вентиляции на крыше здания
• Защита кабелей в холодильных камерах с температурой –50 C
• Прокладка сигналов в цехах с повышенным уровнем масла и химических паров
• Наружная проводка освещения и оборудования на автозаправочных станциях

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля был меньше внутреннего просвета металлорукава - не забудьте про запас на изгиб
• Используйте фитинги Fortisflex того же типа - они обеспечивают плотное соединение и сохраняют степень защиты IP65
• При работе в условиях низких температур (ближе к –40 C) прогрейте рукав до комнатной температуры перед изгибом
• Не используйте металлорукав МРПИнг Nord 22 с протяжкой Fortisflex как несущую конструкцию - он не рассчитан на вес кабеля свыше 700 Н
• При необходимости резки - используйте ножницы по металлу, не перегибайте место реза - это может нарушить целостность ПВХ-оболочки
• Для длинных участков (>30 м) рекомендуется использовать протяжку как тягу - закрепите её на конце кабеля и равномерно тяните
