Металлорукав МРПИнг DIESEL 10 с протяжкой в маслобензостойкой ПВХ-изоляции (Fortisflex) - 88459 КВТ

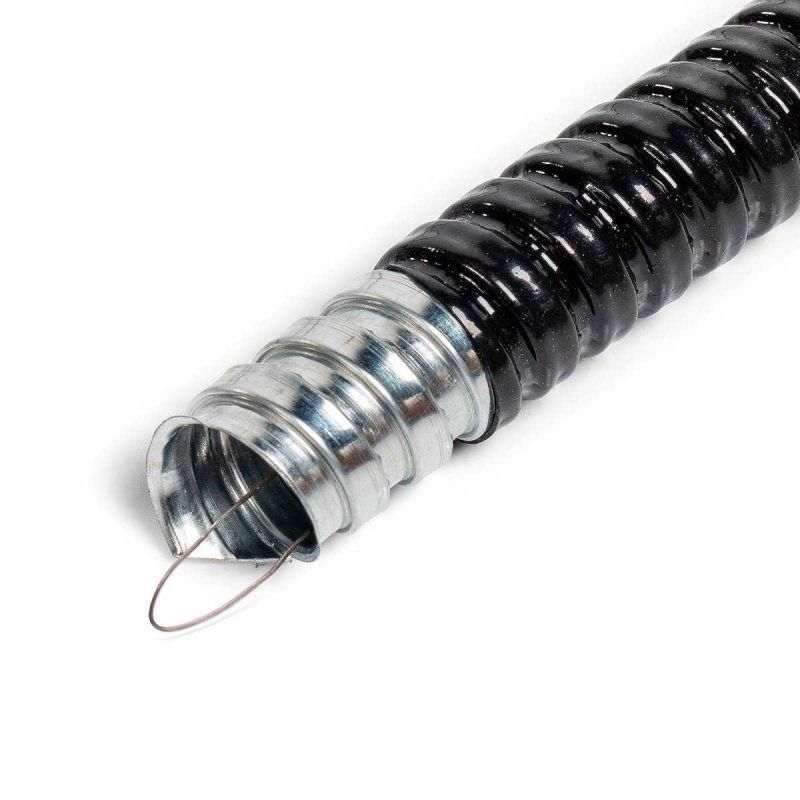

Металлорукав МРПИнг с протяжкой 10 от Fortisflex - гибкий металлический рукав с оцинкованной стальной оплеткой и ПВХ-покрытием, предназначенный для защищённой прокладки кабелей и проводов в условиях повышенной механической нагрузки, влажности и воздействия химических сред. Артикул 88459 подходит как для внутренних, так и для наружных installations.

Назначение и область применения

Металлорукав МРПИнг с протяжкой 10 используется для прокладки силовых и слаботочных кабелей в местах, где требуется защита от механических повреждений, влаги, пыли и химикатов. Подходит для скрытой и открытой проводки в промышленных, коммерческих и жилых объектах. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Благодаря наличию протяжки, упрощается замена или прокладка новых кабелей без демонтажа рукава.

Технические характеристики

• Диаметр: 10 мм - подходит для одиночных кабелей малого сечения (до 4–6 мм2)
• Материал корпуса: оцинкованная стальная лента - обеспечивает прочность и коррозионную стойкость
• Покрытие: самозатухающий ПВХ - маслобензостойкий, не поддерживает горение, устойчив к разбавленным кислотам и щелочам
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон эксплуатации: от –60 C до +75 C - работает в суровых климатических условиях
• Температура монтажа: не ниже –40 C - требует осторожности при работе в холод
• Статический радиус изгиба: 30 мм - минимальный допустимый радиус изгиба при неподвижном положении
• Разрывное усилие: 500 Н - выдерживает значительные осевые нагрузки
• Гибкость: высокая - позволяет выполнять сложные маршруты прокладки с углами до 90°
• Протяжка: стальная проволока внутри - облегчает затяжку кабелей
• Цвет: металлик (по данным производителя указан черный - возможна цветовая вариация в зависимости от партии)
• Уплотнение: отсутствует - требует использования фитингов с уплотнением для герметизации концов

Совместимость и монтаж

Металлорукав МРПИнг с протяжкой 10 совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР и их INOX-версиями. Для надёжного соединения используйте фитинги с резьбой и уплотнительными кольцами. Установка выполняется путём вставки рукава в фитинг и зажима с помощью гайки. Протяжка позволяет легко ввести кабель через весь рукав - достаточно закрепить её на конце кабеля и потянуть. При монтаже в холод (ниже –40 C) предварительно прогрейте рукав, чтобы избежать трещин в ПВХ-покрытии.

Безопасность и стандарты

• Степень защиты от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Электроизоляционные свойства: ПВХ-покрытие препятствует пробою тока даже при контакте с токоведущими частями
• Не поддерживает горение - соответствует требованиям пожарной безопасности для помещений с повышенной опасностью

Преимущества

• Высокая гибкость и компактный диаметр позволяют прокладывать кабели в труднодоступных местах
• Оцинкованная сталь и ПВХ обеспечивают долговечность в агрессивных средах
• Наличие протяжки снижает время монтажа и упрощает будущую модернизацию системы
• IP65 и IK07 делают рукав пригодным для использования вне помещений и в производственных зонах
• Самозатухающий ПВХ исключает распространение пламени при возгорании соседнего оборудования

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Отсутствие уплотнения на концах требует обязательного использования фитингов с уплотнителем
• При температуре ниже –40 C ПВХ становится хрупким - монтаж запрещён без предварительного нагрева
• Диаметр 10 мм ограничен по количеству кабелей - не подходит для групповой прокладки более 2–3 проводов
• Не рекомендован для использования в условиях постоянного давления или вакуума

Примеры использования

• Прокладка сигнальных кабелей между датчиками и контроллерами на конвейере
• Защита кабелей питания вентиляторов в HVAC-системах
• Прокладка проводов в цехах с риском попадания масла, бензина или химикатов
• Монтаж кабелей в холодильных камерах при температуре до –50 C
• Переход кабеля через стену или перегородку с необходимостью защиты от внешних факторов

Практические советы

• Выбирайте металлорукав МРПИнг с протяжкой 10 только для одиночных или парных кабелей - при большем числе проводов выбирайте рукав большего диаметра
• Обязательно проверяйте соответствие диаметра фитинга 10 мм - не все модели подходят
• При использовании в условиях вибраций фиксируйте рукав каждые 30–50 см, чтобы избежать усталостного разрушения
• Не перегибайте рукав меньше чем на 30 мм - это может повредить внутреннюю структуру и протяжку
• Для наружной установки используйте фитинги с резиновым уплотнением и защитными крышками
• Артикул 88459 от Fortisflex - один из немногих решений с протяжкой в этом классе диаметров; аналоги без протяжки усложнят обслуживание
