Металлорукав МРПИнг TERMO 22 с протяжкой в термостойкой ПВХ-изоляции (Fortisflex) - 88491 КВТ

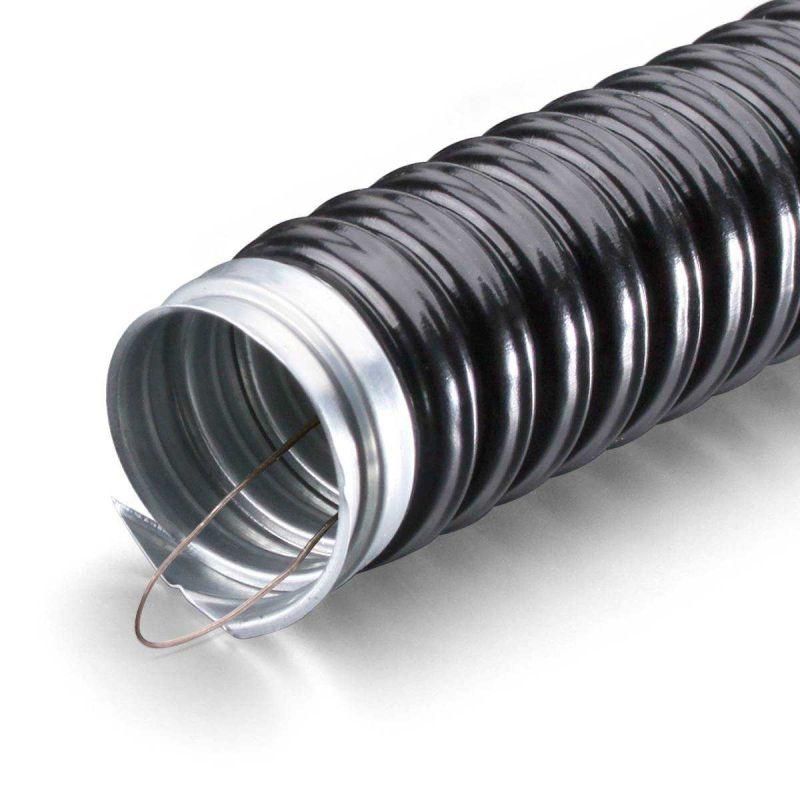

Металлорукав МРПИнг TERMO 22 с протяжкой от Fortisflex - это гибкая металлическая трубка с оцинкованной стальной основой и огнестойким ПВХ-покрытием, предназначенная для безопасной прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды. Артикул 88491 подходит для прокладки в помещениях и на улице, особенно там, где важна защита от пыли, воды и воздействия химикатов.

Назначение и область применения

Металлорукав МРПИнг TERMO 22 с протяжкой используется для прокладки силовых и слаботочных кабелей в местах, требующих высокой степени защиты:

• Открытая и скрытая проводка в зданиях и сооружениях
• Герметичная прокладка кабелей в условиях запылённости и влажности
• Защита проводов от ударов, перегибов и истирания
• Применение в системах вентиляции, кондиционирования и обогрева
• Транспортировка порошкообразных и сыпучих материалов (при условии отсутствия контакта с внутренними поверхностями рукава)

Технические характеристики

• Наружный диаметр: 24,9 мм - позволяет пропускать кабели с внешним диаметром до ~16–18 мм
• Материал корпуса: оцинкованная стальная лента - устойчивость к коррозии и долгий срок службы
• Покрытие: самозатухающий ПВХ - не поддерживает горение, выдерживает температуру от –50 C до +105 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Механическая прочность: IK07 - устойчивость к ударам энергой до 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Разрывное усилие: 700 Н - способен выдерживать значительную осевую нагрузку
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при постоянном положении
• Протяжка: стальная проволока внутри - позволяет легко затянуть кабель через весь рукав
• Цвет: чёрный - снижает видимость при открытой прокладке, устойчив к УФ-лучам
• Уплотнение: отсутствует - требуется использование фитингов с уплотнением для герметизации входов/выходов

Совместимость и монтаж

Металлорукав МРПИнг TERMO 22 с протяжкой совместим с фитингами серии Fortisflex:

• ВМ (INOX), ВМ, ВМ(90°)
• ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В)
• ОЗМ, ВК-М-МР (INOX), ВК-М-МР

При монтаже важно соблюдать минимальный радиус изгиба 64 мм - превышение этого значения может вызвать деформацию витков и потерю герметичности. Температура окружающей среды во время монтажа должна быть выше –5 C, чтобы избежать хрупкости ПВХ-покрытия. Кабель затягивается через протяжку - предварительно закрепите её на жиле, затем потяните за свободный конец.

Безопасность и стандарты

• Покрытие ПВХ соответствует требованиям к самозатухающим материалам - не распространяет пламя
• IP65 и IK07 обеспечивают соответствие нормам безопасности для промышленных объектов
• Электроизоляционные свойства - исключают риск поражения током при случайном контакте с внешней поверхностью
• Не содержит свинца и других токсичных добавок - безопасен для использования в жилых и общественных зонах

Преимущества

• Высокая гибкость - позволяет проходить сложные маршруты без дополнительных соединителей
• Устойчивость к химическим средам - выдерживает контакт с бензином, маслом, разбавленными кислотами и щелочами
• Долговечность - оцинкованная сталь и ПВХ-покрытие защищают от коррозии даже в агрессивной среде
• Протяжка в комплекте - экономит время при прокладке кабелей, не требует дополнительных инструментов
• Широкий температурный диапазон - работает в холодных регионах и рядом с нагревательными элементами

Ограничения применения

• Не предназначена для прямого контакта с внутренними поверхностями транспортируемых сыпучих материалов - возможна abrasion и повреждение ПВХ
• Отсутствие уплотнения - необходимо использовать фитинги с резиновыми кольцами для герметизации вводов
• Не рекомендуется применять в условиях постоянного динамического изгиба - статический радиус изгиба 64 мм не является рабочим параметром для частых перемещений
• ПВХ-покрытие становится хрупким при температуре ниже –5 C - монтаж в зимних условиях требует прогрева материала

Примеры использования

• Прокладка кабелей питания и управления в цехах с высокой запылённостью (например, деревообрабатывающие или металлургические производства)
• Защита кабелей в системах вентиляции и кондиционирования, где есть риск попадания влаги и пыли
• Подключение датчиков и исполнительных механизмов на конвейерах с вибрацией и механическими воздействиями
• Прокладка сигнальных линий в тепловых пунктах и котельных - благодаря термостойкому покрытию

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава достаточен для кабеля с учётом изоляции - оптимально, чтобы суммарный диаметр кабеля был не более 70% от внутреннего диаметра МРПИнг TERMO 22 с протяжкой
• Используйте фитинги Fortisflex с уплотнением - например, ВМ или ОЗМ - для создания герметичного ввода в шкаф или оборудование
• При длинных участках (>10 м) используйте несколько точек крепления - не реже чем каждые 1,5 метра - чтобы избежать провисания и перегрузки протяжки
• Не применяйте инструменты с острыми краями при работе с рукавом - они могут повредить ПВХ-покрытие
• Артикул 88491 - идеальный выбор, когда нужна надёжная, но гибкая замена жёсткой гофре или стальным трубам в ограниченном пространстве
