Металлорукав МРПИнг TERMO 32 с протяжкой в термостойкой ПВХ-изоляции (Fortisflex) - 88493 КВТ

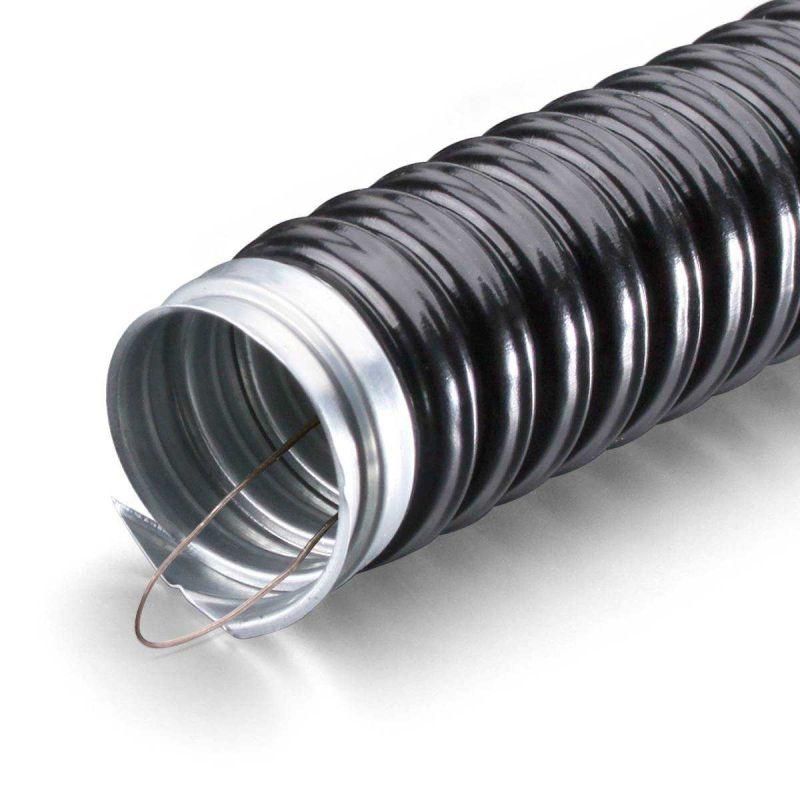

Металлорукав МРПИнг TERMO 32 с протяжкой от Fortisflex - это гибкая, защищённая трубка из оцинкованной стали с ПВХ-покрытием, предназначенная для безопасной прокладки кабелей в сложных условиях. Артикул 88493 сочетает механическую прочность, высокую степень защиты IP65 и удобство монтажа благодаря встроенной протяжке.

Назначение и область применения

Металлорукав МРПИнг TERMO 32 с протяжкой используется для прокладки силовых и контрольных кабелей как в закрытых, так и в открытых системах. Подходит для мест с повышенной опасностью механических повреждений, влажности, перепадов температур и воздействием химических сред. Часто применяется в системах вентиляции, кондиционирования, обогрева, на производствах с сыпучими материалами, а также в промышленном оборудовании.

Технические характеристики

• Номинальный диаметр: 32 мм - позволяет пропускать кабели с внешним диаметром до ~25–28 мм (с учётом запаса на изгиб и плотную укладку).
• Наружный диаметр: 38,6 мм - важен при расчёте свободного пространства в каналах и кабельных лотках.
• Материал: стальная оцинкованная лента - обеспечивает долговечность и защиту от коррозии.
• Покрытие: огнезащитный самозатухающий ПВХ - предотвращает распространение пламени, выдерживает температуру до +105 C.
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления.
• Ударопрочность: IK07 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см).
• Разрывное усилие: 1050 Н - способен выдерживать значительные нагрузки на растяжение без разрушения.
• Статический радиус изгиба: 96 мм - минимальный допустимый радиус изгиба при постоянной установке.
• Температурный диапазон: от –50 C до +105 C - работает в экстремально холодных и жарких условиях.
• Температура монтажа: не ниже –5 C - при более низких температурах ПВХ становится хрупким, возможна трещина при изгибе.
• Цвет: чёрный - снижает нагрев от солнца, соответствует промышленному дизайну.
• Протяжка: стальная проволока внутри - позволяет легко затянуть кабель через весь рукав без дополнительных инструментов.
• Уплотнение: отсутствует - требует установки фитингов с уплотнением для герметизации входов/выходов.

Совместимость и монтаж

Металлорукав МРПИнг TERMO 32 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР и их нержавеющими версиями (INOX). Установка выполняется путём вставки рукава в фитинг и зажима с помощью гайки. Для герметичного соединения используйте фитинги с резиновым уплотнителем. Протяжка позволяет протянуть кабель через рукав даже при длинных участках - достаточно прикрепить кабель к проволоке и потянуть.

Безопасность и стандарты

Металлорукав МРПИнг TERMO 32 с протяжкой обеспечивает защиту от поражения электрическим током благодаря изоляционным свойствам ПВХ-покрытия, которое полностью повторяет форму металлических витков. Соответствует требованиям к защите от возгорания (самозатухание) и механическому воздействию (IK07). Сертифицирован для работы в промышленных и коммерческих объектах согласно ГОСТ Р 50571 и IEC 61386.

Преимущества

• Высокая гибкость - позволяет делать резкие повороты без специальных колен.
• Удобная протяжка - экономит время при прокладке кабелей, особенно в труднодоступных местах.
• Устойчивость к химикатам - не разрушается при контакте с маслом, бензином, разбавленными кислотами и щелочами.
• Широкий температурный диапазон - надёжно работает в холодильных камерах и рядом с печами.
• Защита от коррозии - цинковое покрытие увеличивает срок службы в агрессивных средах.
• Не поддерживает горение - снижает риск распространения огня в случае аварии.

Ограничения применения

• Не предназначена для длительного прямого контакта с открытым пламенем или сверхвысокими температурами (>105 C).
• При монтаже при температуре ниже –5 C возможна потеря эластичности ПВХ - риск растрескивания.
• Отсутствие уплотнения - требуется обязательная установка герметичных фитингов для защиты от влаги на входах/выходах.
• Не рекомендуется использовать как несущий элемент - не рассчитана на вес крупных кабельных bundles без дополнительной подвески.
• Не подходит для прокладки в условиях постоянного давления жидкостей или газов - только для кабельных линий.

Примеры использования

• Прокладка кабелей управления между станком и пультом на заводе с масляными брызгами.
• Герметизация кабелей в системах вентиляции, где есть влага и перепады температур.
• Подключение датчиков в холодильных камерах при температуре –40 C.
• Передача сигналов от оборудования на конвейере, где возможны удары и контакт с химическими реагентами.
• Прокладка кабелей в помещениях с высокой пылевыделением - например, на цементных заводах.

Практические советы

• Выбирайте металлорукав МРПИнг TERMO 32 с протяжкой, когда нужна одновременная защита от механических повреждений, влаги и химикатов - он заменяет несколько решений.
• При использовании в холодных условиях (ниже –5 C) согрейте рукав перед монтажом до комнатной температуры - это предотвратит повреждение ПВХ.
• Проверьте посадочный диаметр кабеля: суммарный внешний диаметр всех проводов в рукаве не должен превышать 40 % от внутреннего объёма (приблизительно 25–28 мм).
• Для длинных маршрутов (более 10 м) используйте протяжку - она значительно ускоряет работу и исключает необходимость втягивания кабеля снаружи.
• Обязательно закрепляйте рукав каждые 1–1,5 метра, чтобы избежать провисания и перегрузки на фитинги.
• Артикул 88493 - оптимальный выбор для проектов, где важны надёжность, скорость монтажа и соответствие нормам безопасности.
