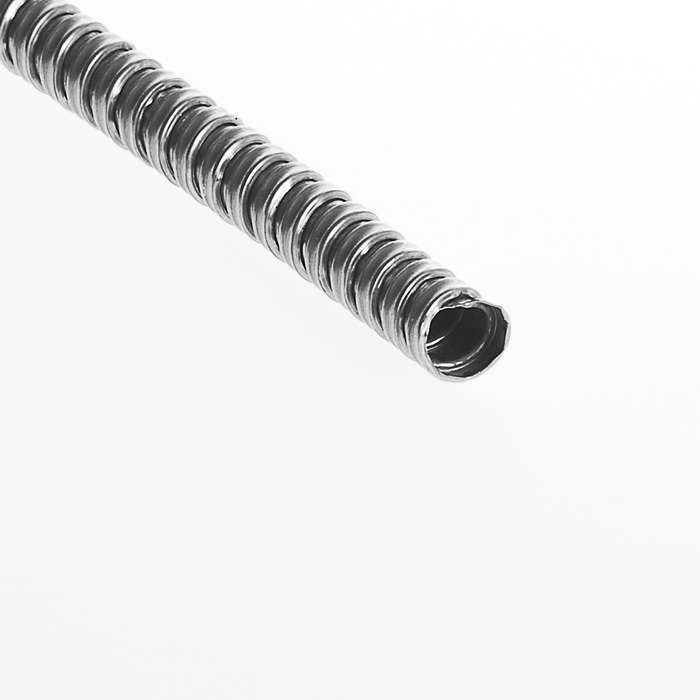

Металлорукав Р3-Ц-75 d75мм без протяжки (уп.10м) Ruvinil TYCO

Металлорукав Р3-Ц диаметр 75 мм без протяжки в упаковке 10 м предназначен для защиты кабелей в условиях, где требуется механическая прочность и ограниченная степень защиты от внешнего воздействия. Этот продукт от Ruvinil подходит для прокладки проводки в стенах, потолках и подполах, особенно там, где есть риск повреждения кабеля. Артикул р3-ц-75 соответствует требованиям для коммерческих и промышленных объектов.

Назначение и область применения

Металлорукав Р3-Ц используется для скрытой и открытой прокладки силовых и слаботочных кабелей в помещениях с горючими материалами: деревянных стенах, подвесных потолках, полах из древесины или композитов. Подходит для офисов, складов, подсобных помещений, а также для наружной установки и закладки в землю. Применяется там, где нужна физическая защита кабеля, но не требуются высокие уровни герметичности или антикоррозийной стойкости.

Технические характеристики

• Наружный диаметр: 75 мм
• Внутренний диаметр: 71,5 мм - позволяет пропускать кабели с суммарным сечением до 80–90 мм2
• Длина одной бухты: 10 метров - удобно транспортировать и хранить
• Материал: оцинкованная сталь - устойчивость к коррозии в сухих и умеренно влажных средах
• Температурный диапазон: от –40 C до +100 C - работает в холодных хранилищах и нагреваемых каналах
• Степень защиты IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды
• Цвет: серый - совместим с большинством интерьеров и не требует окраски

Совместимость и монтаж

Металлорукав Р3-Ц не имеет внутренней протяжки - для прокладки кабеля необходимо использовать штангу, ленту или веревку. Установка возможна с помощью специальных фитингов, муфт и креплений, совместимых с диаметром 75 мм. Для крепления применяются хомуты, скобы или кронштейны через каждые 1–1,5 м. Монтаж допускается как вдоль поверхностей, так и внутри пустотелых конструкций. Обязательно соединяйте конец рукава с системой заземления, чтобы обеспечить ЭМИ-защиту.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14202-77 для металлических трубчатых защитных оболочек. При правильном заземлении металлорукав Р3-Ц выполняет функцию дополнительного защитного проводника, снижая риск поражения током при пробое изоляции кабеля. Несмотря на оцинкованное покрытие, не рекомендуется применять в агрессивных средах: солевых испарениях, кислотных парах, постоянной сырости.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары, нагрузки от укладки кабелей
• Устойчивость к температурным колебаниям - сохраняет форму при замерзании и нагреве
• Электромагнитная экранирующая способность - снижает помехи при работе рядом с чувствительными устройствами
• Не поддерживает горение - безопасен в местах с повышенной пожарной опасностью
• Легко режется - можно обрезать обычными ножницами по металлу

Ограничения применения

• IP40 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной герметизации
• Нет внутренней протяжки - усложняет и удлиняет процесс прокладки кабеля
• Подходит только для кабелей с наружным диаметром до 65–70 мм - проверяйте соответствие перед заказом
• Не рекомендован для длительного контакта с почвой или морской водой - цинк со временем разрушается
• Запрещено применять в качестве несущего элемента - не рассчитан на вес оборудования

Примеры использования

• Прокладка силового кабеля от щита к кондиционеру в офисе с деревянным потолком
• Защита сигнальных кабелей вдоль стен на складе с высокой проходимостью
• Скрытая проводка в пустотах между лагами пола в старом здании
• Обвязка кабелей на технологических трассах в производственных цехах
• Переход кабеля через стены из OSB или фанеры

Практические советы

• Перед монтажом измерьте внутренний диаметр рукава - он составляет 71,5 мм; убедитесь, что сумма наружных диаметров всех кабелей не превышает 65 мм
• Используйте пластиковые вставки на концах рукава - они предотвращают повреждение изоляции кабеля
• При прокладке в нескольких уровнях - оставляйте запас на изгибы: радиус минимум 10×D = 750 мм
• Для длинных участков (>10 м) используйте распределительные коробки - упрощает обслуживание и замену кабеля
• При использовании на улице - обязательно закрывайте концы заглушками и выводите кабель через водонепроницаемую муфту
• Артикул р3-ц-75 часто путают с аналогами с протяжкой - убедитесь, что выбран именно вариант без протяжки
