Металлорукав Р3-ЦХ-100 d100мм без протяжки (уп.8м) Fortisflex 46695 КВТ

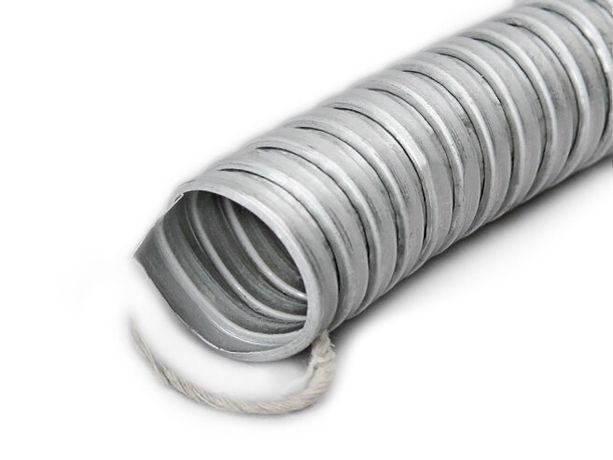

Металлорукав Р3-ЦХ-100 диаметр 100 мм без протяжки от Fortisflex - гибкая металлическая труба из оцинкованной стали для защиты кабелей и проводов в условиях повышенной механической нагрузки. Подходит для открытой и скрытой прокладки в промышленных объектах, цехах и наружных установках.

Назначение и область применения

Металлорукав Р3-ЦХ-100 диаметр 100 мм без протяжки предназначен для защиты силовых и контрольных кабелей от механических повреждений, ударов, давления и воздействия окружающей среды. Применяется там, где требуется надёжная защита при сохранении возможности изгибов и изменения направления трассы. Особенно актуален для прокладки в местах с высокой проходимостью, на конвейерах, возле станков, в транспортерных системах и на открытых площадках. Подходит как для внутрипомещенческой, так и для наружной установки.

Технические характеристики

• Материал: стальная оцинкованная лента - обеспечивает прочность и коррозионную стойкость;
• Диаметр: 100 мм - позволяет пропускать крупные пучки кабелей или несколько одновременных трасс;
• Степень защиты: IP40 - защищает от твердых частиц размером более 1 мм, но не герметична против воды;
• Температурный диапазон: от –40 C до +120 C - работает в суровых климатических условиях, включая холодные склады и жаркие цеха;
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см);
• Статический радиус изгиба: 400 мм - минимальный допустимый радиус изгиба при постоянном положении;
• Разрывное усилие: 950 Н - способен выдерживать значительные осевые нагрузки;
• Уплотнение: хлопчатобумажная нить - снижает шум, предотвращает попадание пыли, не создаёт электрическую связь;
• Длина бухты: 8 метров - удобна для транспортировки и раскроя на месте;
• Обшивка: отсутствует - поверхность голая, что упрощает крепление и совмещение с фитингами;
• Цвет: металлик - естественный цвет оцинкованной стали, не требует окраски.

Совместимость и монтаж

Металлорукав Р3-ЦХ-100 диаметр 100 мм без протяжки совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Отсутствие протяжки означает, что кабель необходимо заводить вручную - рекомендуется использовать лубриканты или специальные зонды для сложных маршрутов. Гибкость позволяет выполнять изгибы без инструментов, но соблюдайте минимальный радиус 400 мм. Крепится с помощью хомутов, кронштейнов или опорных точек через каждые 1–1,5 м.

Безопасность и стандарты

Изделие соответствует требованиям по механической защите (IK07) и степени защиты IP40. Не имеет электрической изоляции - не применяется как самостоятельный изолирующий элемент. Электрическая проводимость материала требует обязательного заземления всей системы при использовании в электроустановках. Не предназначен для работы в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, сдавливание и случайные удары;
• Гибкость без потери формы - легко формируется в нужное направление даже в ограниченном пространстве;
• Устойчивость к химикатам - переносит контакт с бензином, маслом, разбавленными кислотами и щелочами;
• Не боится температурных колебаний - работает в условиях от –40 C до +120 C;
• Совместимость с широким спектром фитингов Fortisflex - упрощает сборку и замену компонентов;
• Долгий срок службы - оцинкованное покрытие препятствует коррозии даже во влажной среде.

Ограничения применения

• Не предназначена для защиты от воды - IP40 не гарантирует герметичность; не используется в помещениях с постоянным контактом с жидкостями;
• Отсутствует внешняя оболочка - не защищает от UV-излучения напрямую, хотя материал устойчив к нему; при длительном прямом солнечном свете рекомендуется дополнительная защита;
• Не является изолирующим элементом - все кабели должны иметь свою собственную изоляцию;
• Требует ручной прокладки кабелей - отсутствие протяжки усложняет монтаж длинных участков без помощника;
• Не подходит для помещений с высокими требованиями к эстетике - видимая металлическая поверхность не всегда приемлема в офисах или жилых зонах.

Примеры использования

• Прокладка силового кабеля от трансформаторной подстанции к станку в цеху;
• Защита кабелей управления на конвейерной линии с частыми перемещениями;
• Наружная прокладка кабелей связи между зданиями на территории завода;
• Формирование трассы в техническом коридоре с плотной компоновкой оборудования;
• Подключение датчиков и исполнительных механизмов в условиях вибраций и возможных ударов.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был достаточен для суммарного сечения всех кабелей - не заполняйте более чем на 40 %;
• При изгибе используйте шаблон с радиусом не менее 400 мм - превышение вызывает деформацию и риск повреждения кабелей;
• Для прокладки в труднодоступных местах примените стальной трос или протяжку с насадкой - это ускорит процесс;
• Обязательно заземлите металлорукав Р3-ЦХ-100 диаметр 100 мм без протяжки в конце каждой трассы - он проводящий и может стать путём утечки тока;
• При наружной установке рассмотрите возможность дополнительного кожуха или крепления с уклоном - это предотвратит скопление влаги внутри;
• Храните бухты в сухом месте - хотя оцинковка устойчива, длительный контакт с водой может вызвать белый налёт (коррозия цинка), который не влияет на функциональность, но портит внешний вид.
