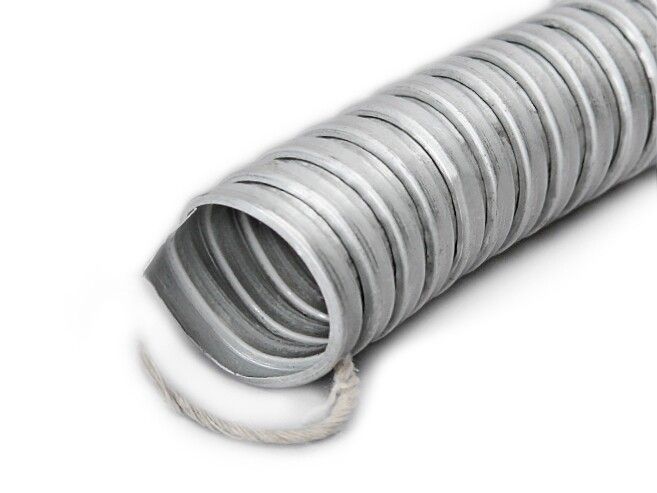

Металлорукав Р3-ЦХ-25 d25мм без протяжки (уп.50м) Fortisflex 40813 КВТ

Металлорукав Р3-ЦХ-25 диаметр 25 мм без протяжки от Fortisflex - гибкая металлическая защита для кабелей и проводов, предназначенная для скрытой и открытой прокладки в условиях повышенной механической нагрузки. Артикул 40813 соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

Металлорукав Р3-ЦХ-25 диаметр 25 мм без протяжки используется для защиты электрических проводов и кабелей от внешних воздействий: ударов, перегибов, истирания и случайных повреждений. Подходит для прокладки в помещениях и на улице - например, в цехах, на конвейерах, возле станков, в распределительных щитах и в местах с высокой проходимостью. Применяется там, где требуется надёжная механическая защита, но не нужна герметичность.

Технические характеристики

• Диаметр внутренний: 25 мм - позволяет пропускать кабели с суммарным сечением до 10–12 мм2 (зависит от числа жил и типа изоляции)
• Наружный диаметр: 30,8 мм - важен для выбора креплений и проходных элементов
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, долговечна в средах с повышенной влажностью
• Уплотнение: хлопчатобумажная нить - защищает от попадания пыли и мелкого мусора, не создаёт герметичности
• Степень защиты: IP40 - предотвращает доступ твердых частиц крупнее 1 мм, не защищает от воды
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Температурный диапазон: от –40 C до +120 C - работает в холодных и нагреваемых зонах, включая печи и термокамеры
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус при постоянном изгибе
• Длина бухты: 25 метров - удобно для закупки партиями, легко режется на участки
• Обшивка: отсутствует - поверхность голая, что снижает вес и стоимость, но требует осторожности при обращении
• Электрические характеристики: проводящий - металлорукав может передавать потенциал, требует заземления
• Разрывное усилие: 450 Н - способен выдерживать значительную осевую нагрузку

Совместимость и монтаж

Металлорукав Р3-ЦХ-25 диаметр 25 мм без протяжки совместим с фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Крепление осуществляется через компрессионные соединители - без сварки и специальных инструментов. Гибкость позволяет выполнять сложные маршруты прокладки, включая повороты под углом до 90°. При монтаже важно соблюдать минимальный радиус изгиба 75 мм - иначе возможна деформация спирали. Отсутствие протяжки означает, что кабель необходимо заводить вручную - используйте штангу или ленту для облегчения процесса.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности (IK07) и степени защиты (IP40). Электрическая проводимость корпуса обязывает к обязательному заземлению при использовании в системах с напряжением выше 50 В переменного тока. Не применяйте в взрывоопасных зонах - отсутствует сертификат ATEX. Уплотнение из хлопка не предназначено для контакта с жидкостями - не рекомендовано для влажных помещений с риском затопления.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, сдавливание и удары
• Гибкость и возможность многократного изгиба - идеально для сложных трасс
• Устойчивость к температурным колебаниям - сохраняет форму при экстремальных значениях
• Совместимость с широким набором фитингов Fortisflex - упрощает сборку системы
• Не боится бензина, масел, разбавленных кислот и щелочей - подходит для промышленных условий
• Легко режется обычными ножницами - не требует дорогостоящего оборудования

Ограничения применения

• Не подходит для прокладки в условиях постоянного контакта с водой - степень защиты IP40 исключает защиту от брызг и струй
• Не использовать в помещениях с агрессивными паровыми или химическими средами - оцинкованное покрытие может разрушаться при длительном воздействии сильных кислот
• Требует заземления - сам по себе не является изолирующим элементом
• Отсутствие обшивки делает поверхность острой - возможны порезы при работе без перчаток
• Не рассчитан на частые динамические изгибы - только статическая гибкость; при активном движении кабеля лучше выбрать гофротрубу с оплеткой

Примеры использования

• Защита силовых кабелей от станков ЧПУ в цехах
• Прокладка проводов управления в автоматизированных линиях
• Подключение датчиков и исполнительных механизмов в тепловых камерах
• Монтаж электропроводки внутри металлоконструкций, где есть риск механического повреждения
• Временная прокладка на стройплощадках - перед окончательной заменой на кабель-канал

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть минимум на 20% больше суммы наружных диаметров всех кабелей
• При необходимости длинной прокладки - используйте несколько секций с переходниками, чтобы избежать перегрузки на одном участке
• Заземляйте металлорукав Р3-ЦХ-25 диаметр 25 мм без протяжки через контактный зажим или болтовое соединение - это обязательно для безопасности
• Не перегибайте рукав более чем на 90° в одной точке - это снижает срок службы
• Храните бухты в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой
• Для быстрого введения кабеля - завяжите на конце ленту или используйте пластиковую протяжку
