Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 25 "TITAN" (уп.50м) Fortisflex 83590 КВТ

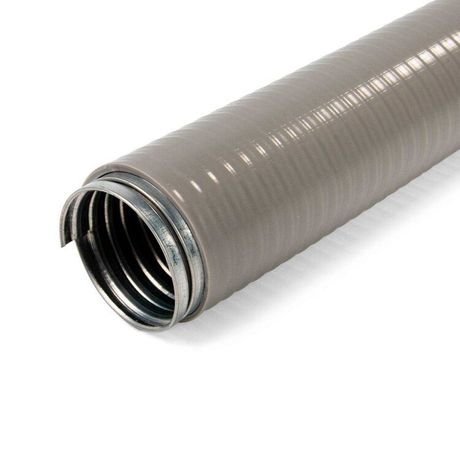

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 25 от Fortisflex - это жесткий, герметичный рукав с оцинкованной стальной оплеткой и самозатухающим ПВХ-покрытием, предназначенный для надежной защиты кабелей в сложных условиях: от прямого контакта с землей и бетоном до воздействия химических сред. Артикул 83590 обеспечивает высокую степень защиты IP68 и совместим с фитингами Fortisflex.

Назначение и область применения

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 25 используется для прокладки силовых и контрольных кабелей там, где требуется максимальная защита от внешних воздействий. Подходит для:

• скрытой и открытой проводки в помещениях и на улице;
• прокладки в грунте, бетоне, штробы и каналах;
• промышленных объектов с риском механических ударов, влаги, химического воздействия;
• систем автоматизации, конвейеров, станков, энергообъектов;
• наружных сетей, где важна стойкость к УФ-излучению и перепадам температур.

Технические характеристики

• Наружный диаметр: 32 мм - позволяет легко проходить через стандартные крепления и переходники.
• Длина бухты: 25 метров - удобна для крупных участков трассировки без частых стыков.
• Материал корпуса: оцинкованная сталь - гарантирует долговечность и защиту от коррозии.
• Изоляция: самозатухающий ПВХ пластикат с низким газо- и дымовыделением - не поддерживает горение, безопасен при возгорании.
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и попадание пыли.
• Ударопрочность: IK08 - выдерживает удары энергией до 5 Дж (эквивалент 1,7 кг, падающего с 30 см).
• Температура эксплуатации: от –40 C до +75 C - работает в суровых климатических условиях.
• Статический радиус изгиба: 113 мм - минимальный допустимый радиус при фиксированной установке; не рекомендуется многократный изгиб.
• Разрывное усилие: 1200 Н - прочная конструкция против вытягивания и растяжения.
• Цвет: серый - соответствует промышленному стандарту визуального различения.
• Электроизоляция: материал обеспечивает защиту от поражения электрическим током даже при повреждении внешнего слоя.
• Уплотнение: полимерная нить внутри - герметично заполняет просвет между жилами кабеля, предотвращает проникновение воды и грязи.
• Протяжка: наличие - встроенная протяжная нить упрощает затяжку кабелей без дополнительных инструментов.

Совместимость и монтаж

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 25 совместим с фитингами серии Fortisflex ВМУ - обеспечивают герметичное соединение без потери степени защиты IP68. Для монтажа используются стандартные компрессионные муфты и клеммные коробки с подходящими резьбами.

Не требует сварки или пайки. Крепление осуществляется хомутиками, клипсами или кронштейнами с шагом не более 1,5 м. При прокладке в бетоне или грунте - рекомендуется использовать защитные кожухи на входах/выходах.

Важно: температура окружающей среды при монтаже должна быть выше –5 C - материал становится менее эластичным при холоде, что увеличивает риск повреждения ПВХ-слоя при изгибе.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и странах с аналогичными нормами.
• Самозатухающий ПВХ соответствует стандартам на материалы с низким дымо- и газовыделением (VW-1, IEC 60332-1).
• Защита от электрического тока - класс изоляции II, исключает контакт с токоведущими элементами при повреждении.
• Устойчивость к химическим веществам: бензин, масла, разбавленные кислоты и щелочи - проверена в соответствии с DIN EN 60811.

Преимущества

• Высокая герметичность IP68 - единственный вариант среди жестких металлорукавов с возможностью постоянного погружения.
• Усиленный замок Interlock - обеспечивает целостность конструкции при нагрузках и вибрациях.
• Гладкая внутренняя поверхность - снижает трение при протяжке кабелей, продлевает срок службы изоляции проводов.
• Устойчивость к УФ-излучению - не теряет цвет и прочность при длительном воздействии солнца.
• Закладка в бетон и грунт - единственная возможность для прокладки без дополнительных труб или каналов.
• Наличие протяжки - экономит время при монтаже длинных трасс.

Ограничения применения

• Не предназначен для частого изгиба - статический радиус 113 мм делает его непригодным для мобильных систем или часто перемещаемых устройств.
• Не рекомендован для использования при температуре ниже –5 C во время монтажа - риск растрескивания ПВХ.
• Не подходит для прокладки в местах с постоянным давлением жидкости под напором - не является трубопроводом высокого давления.
• Не следует применять в средах с концентрированными кислотами, растворителями или агрессивными химикатами - указанная стойкость распространяется только на разбавленные составы.

Примеры использования

• Прокладка кабелей управления в цехах пищевой промышленности - устойчив к мойкам и влаге.
• Подземная трассировка питания освещения в парках и дорогах - выдерживает влажную почву и зимние морозы.
• Защита кабелей на заводах с технологическими маслами и смазками - не разрушается при контакте.
• Монтаж в бетонных плитах при строительстве многоэтажных зданий - можно заливать прямо в основание.
• Наружные линии связи на промплощадках - не боится солнца, дождя и пыли.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть минимум на 20–30% больше суммарного диаметра всех кабелей для легкой протяжки.
• При прокладке в бетоне используйте защитные колпачки на концах - предотвратят забивание ПВХ-слоя цементом.
• Не перегибайте рукав резко - соблюдайте радиус 113 мм, иначе есть риск деформации металлической оплетки.
• При использовании с фитингами Fortisflex ВМУ - обязательно затягивайте их до упора, чтобы сохранить IP68.
• Храните бухты в сухом месте при температуре выше 0 C - избежите хрупкости материала перед работой.
• Для длинных трасс (>20 м) используйте протяжку - она уже встроена, не нужно дополнительно вводить ленту.
