Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-25 с протяжкой (уп.50м) Промрукав PR04.0508 Строитель

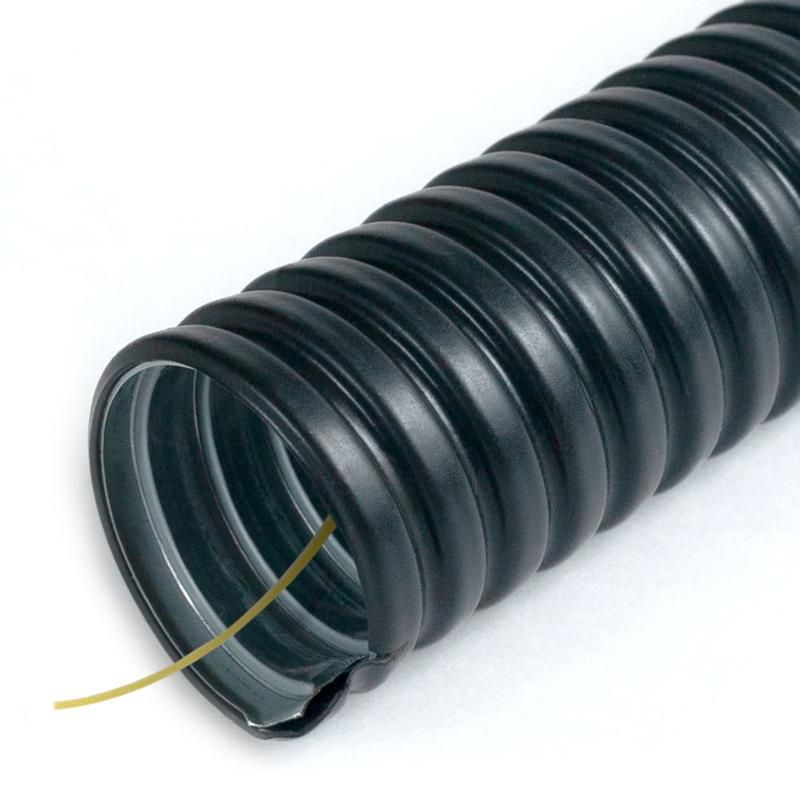

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-25 с защитной оболочкой (50м/уп) от ПРОМРУКАВ — это защищённый проводник для прокладки кабелей в сложных условиях: на морозе, во влажной среде, при повышенном риске механических повреждений. Артикул pr04.0508 рассчитан на длительную работу в промышленных системах, где важна надёжность и безопасность.

Назначение и область применения

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-25 с защитной оболочкой (50м/уп) используется для защиты силовых и контрольных кабелей в местах с высокими требованиями к механической прочности и экологической устойчивости. Подходит для прокладки внутри помещений и на открытом воздухе.

• Холодильные и морозильные установки — благодаря работе при температурах до -50 °C
• Производственные линии, конвейеры, станки — при наличии ударных и вибрационных нагрузок
• Зона с риском попадания воды, пыли, масла — IP66 обеспечивает герметичность
• Объекты с требованием самозагасания пламени — например, склады, цеха, энергообъекты

Технические характеристики

• Номинальный диаметр: 25 мм — внутреннее пространство для кабелей диаметром до 20–22 мм
• Наружный диаметр: 30.8 мм — учтите этот размер при проектировании каналов и креплений
• Внутренний диаметр: 23.7 мм — позволяет пропускать несколько кабелей малого сечения
• Материал корпуса: оцинкованная сталь — антикоррозийная защита, долгий срок службы
• Изоляция: Поливинилхлорид (ПВХ) — эластичная, устойчивая к УФ-излучению, диэлектрик
• Степень защиты: IP66 — полная защита от пыли и мощного струйного водяного потока
• Температурный диапазон: от -50 °C до +70 °C — работает даже в суровых климатах
• Разрывное усилие: 750 Н — выдерживает значительные растягивающие нагрузки
• Статический радиус изгиба: 170 мм — минимальный допустимый радиус при прокладке без повреждения
• Длина бухты: 50 метров — удобно для крупных объектов, снижает количество соединений
• Цвет: черный — устойчив к выгоранию, не требует окраски
• Протяжка: есть — позволяет легко затянуть кабель через рукав без дополнительных инструментов
• Ударная стойкость: 2 Дж — соответствует ГОСТ Р МЭК 61386.1, выдерживает случайные удары
• Защита от внешних механических воздействий: IK07 — устойчив к ударам молотком массой 0.5 кг с высоты 40 см

Совместимость и монтаж

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-25 с защитной оболочкой (50м/уп) совместим с фитингами и муфтами, подходящими для наружного диаметра 30.8 мм. Протяжка уже встроена — достаточно закрепить один конец и протянуть кабель.

• Не используйте инструменты с острыми краями — они могут повредить ПВХ-оболочку
• При изгибе соблюдайте минимум 170 мм радиуса — иначе возникает риск деформации металлической спирали
• Подключайте к клеммным коробкам через специальные зажимы — без уплотнения требуется дополнительная герметизация входа
• При прокладке вблизи нагревательных элементов — проверьте температуру поверхности; выше +70 °C недопустимо

Безопасность и стандарты

• Соответствует ГОСТ 20.57.406-81 — устойчивость ПВХ к УФ-излучению
• Соответствует ГОСТ Р 53313-2009 — не поддерживает горение при одиночной и групповой прокладке
• Соответствует ГОСТ IEC 62262-2015 — степень защиты IK07
• Климатическое исполнение УХЛ 1 — предназначено для работы в умеренных и холодных регионах с возможностью перепадов температур и влажности
• Электроизоляционные свойства — предотвращают пробой и поражение током при контакте с оболочкой

Преимущества

• Высокая жесткость по сравнению с обычными гофрированными трубами — меньше вероятность сплющивания
• Оцинкованная сталь — не ржавеет даже при постоянной влажности
• ПВХ-оболочка не трескается на морозе — сохраняет эластичность при -50 °C
• Самозагасание пламени — снижает риск распространения огня в случае аварии
• Встроенная протяжка — экономит время при монтаже кабеля
• Длинная бухта — минимизирует стыки и точки отказа

Ограничения применения

• Не предназначен для прямого погружения в воду — IP66 не заменяет IP68
• Отсутствие уплотнения — при необходимости герметизации входа в шкаф или коробку требуется использовать дополнительные уплотнители
• Не рекомендован для частого изгибания в одном месте — может произойти усталостная деформация стали
• Не следует применять в средах с агрессивными химикатами (например, растворителями, кислотами) — ПВХ может разрушаться
• При температурах выше +70 °C материал теряет форму — избегайте прокладки рядом с паровыми трубами или печами

Примеры использования

• Прокладка кабелей питания к компрессорам в холодильных камерах мясоперерабатывающего завода
• Защита сигнальных линий на конвейере в пищевой промышленности — где нужна мойка водой под давлением
• Монтаж управления насосами на открытом воздухе в северных регионах России
• Прокладка кабелей в цехах с высокой запылённостью — например, на деревообрабатывающих линиях

Практические советы

• Перед монтажом раскатайте бухту на ровной поверхности — так металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-25 с защитной оболочкой (50м/уп) легче распрямится и не будет перегибаться
• Проверяйте целостность ПВХ-оболочки перед установкой — микротрещины на морозе могут увеличиться
• При прокладке в нескольких уровнях — оставляйте зазор между соседними рукавами для теплоотвода
• Для крепления используйте пластиковые хомуты или металлические скобы с изоляционными вкладышами — чтобы не повредить оболочку
• Артикул pr04.0508 хорошо сочетается с фланцами и переходниками от ПРОМРУКАВ — выбирайте комплектующие одной серии
