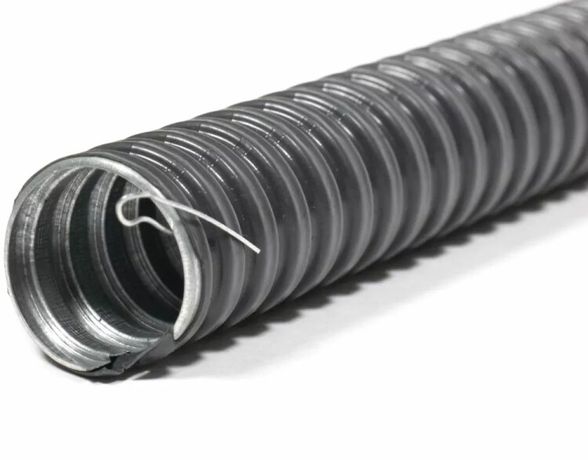

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 12 (50 м) с протяжкой - это гибкий защитный кожух из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных маршрутах. Бренд ЗЭТА Новосибирск выпускает этот продукт под артикулом zeta44119 для надежной изоляции проводов в условиях повышенной влажности, механических нагрузок и агрессивной среды.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 12 (50 м) с протяжкой используется для прокладки силовых и контрольных кабелей там, где требуется изгиб трассы - например, вокруг оборудования, через перекрытия, в узких каналах или в местах с высокой вероятностью повреждений. Подходит для промышленных объектов, цехов, станций, систем автоматизации. Протяжка позволяет легко затянуть кабель внутри рукава без дополнительных инструментов.

Технические характеристики

• Тип изделия: металлорукав с ПВХ-изоляцией
• Наружный диаметр: 15,2 мм
• Внутренний диаметр: 11,2 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии
• Изоляция: ПВХ пластикат, не поддерживающий горение (нг-LS)
• Степень защиты IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра
• Длина одной бухты: 50 метров
• Наличие протяжки: да - стальная проволока внутри, закреплена на обоих концах

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 12 (50 м) с протяжкой совместим со всеми типами кабелей, используемых в промышленной автоматике, включая КГ, ВВГ, NYM, SHVV. Для монтажа достаточно:

• Отрезать нужную длину обычными ножницами по металлу;
• Подсоединить к фитингам или коробкам с помощью зажимов или муфт;
• Использовать протяжку для введения кабеля - зацепите ее за жилу и потяните равномерно.

Не требует сварки или специальных инструментов. Гибкость позволяет выполнять радиус изгиба от 80 мм без деформации.

Безопасность и стандарты

ПВХ-изоляция соответствует требованиям к материалам нг-LS (не распространяющим горение, с низким дымо- и газовыделением). Это важно для помещений с людьми - офисов, медицинских учреждений, метро. Степень защиты IP67 гарантирует работу в сырых, запыленных и временно затапливаемых зонах. Сертифицирован по ГОСТ Р 50571.5.52 и ТР ЕАЭС 037/2016.

Преимущества

• Высокая механическая прочность благодаря стальному плетению и усиленной ПВХ-оболочке
• Защита от удара, давления, пережима и случайного контакта с токоведущими частями
• Устойчивость к УФ-лучам, маслам, щелочам и кислотам
• Легкость установки благодаря готовой протяжке - экономия времени на монтаже
• Пожаробезопасность: не поддерживает горение, снижает риск возгорания при аварийном нагреве

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендован для прямого солнечного освещения более 6 месяцев - ПВХ со временем теряет эластичность
• Не следует использовать в средах с температурой выше +60 C длительно - возможна деформация изоляции
• Внутренний диаметр 11,2 мм ограничивает количество и сечение кабелей - не подходит для крупных многожильных проводов

Примеры использования

• Прокладка кабелей управления между станком и пультом в цеху
• Защита сигнальных линий на конвейерах с вибрацией
• Монтаж проводки в подземных коллекторах, насосных станциях
• Переходы кабелей через швы перекрытий, стеновые проходы
• Обвязка оборудования с подвижными элементами (роботы, манипуляторы)

Практические советы

• Выбирайте длину с запасом - минимум 10%, чтобы компенсировать изгибы и подключение
• Проверьте целостность протяжки перед использованием - она должна свободно двигаться внутри
• При резке используйте острые ножницы; после этого зачистите край от заусенец, чтобы не повредить кабель
• Не перегибайте рукав резко - минимальный радиус изгиба 80 мм сохраняет срок службы
• Для долговечности в агрессивной среде дополнительно смажьте концы фитингов антикоррозийным составом
