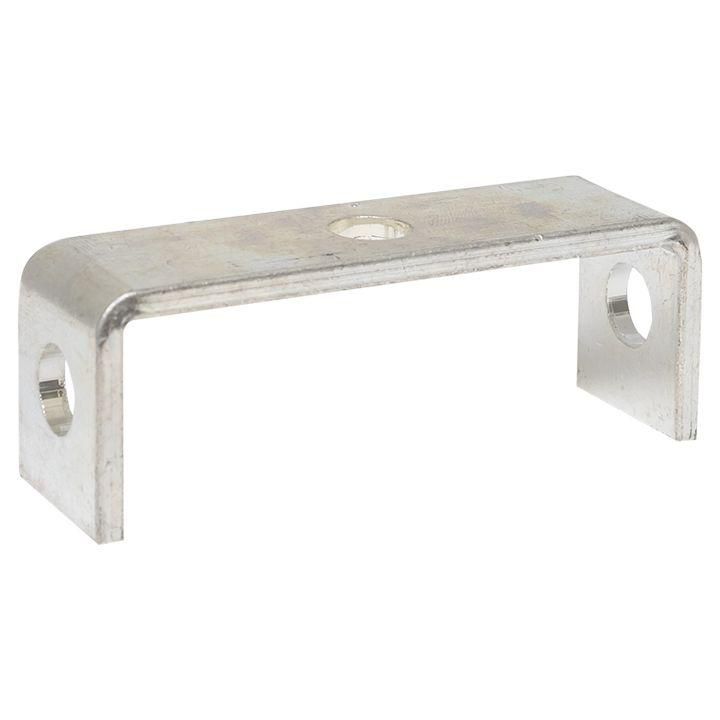

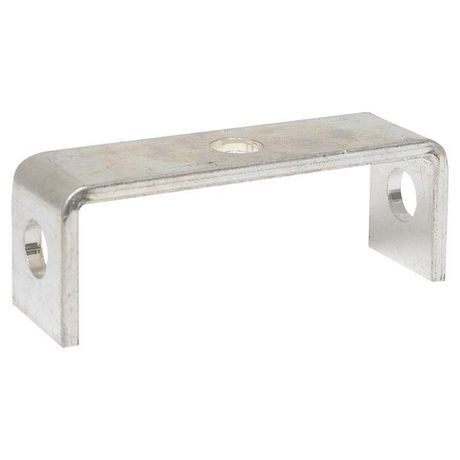

Перемычка межфазная для реверсивных TwinBlock 315-400А (уп.3шт) EKF tb-bar-315-400-rev

Межфазная перемычка для реверсивных TwinBlock 315–400А от EKF обеспечивает надёжное электрическое соединение между фазами в реверсивных выключателях-разъединителях серии TwinBlock, позволяя безопасно переключать направление тока без необходимости прокладывать внешние шины.

Назначение и область применения

Межфазная перемычка для реверсивных TwinBlock 315–400А используется исключительно совместно с реверсивными выключателями-разъединителями этой же серии. Она создаёт жёсткую электрическую связь между двумя фазами внутри корпуса аппарата, что позволяет реализовать функцию реверса - изменение направления вращения трёхфазных двигателей. Применяется в системах распределения электроэнергии с частотой 50/60 Гц и напряжением до 690 В, например, на станках, насосах, конвейерах и других объектах с требованием реверсивного управления.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Рабочий ток: рассчитана на использование с моделями TwinBlock 315–400 А
• Тип изделия: межфазная перемычка (не является самостоятельным устройством)
• Степень защиты: IP00 - отсутствие защиты от контакта и попадания сторонних предметов
• Способ монтажа: частично интегрируемый - устанавливается внутрь корпуса выключателя-разъединителя во время сборки

Совместимость и монтаж

Перемычка совместима только с реверсивными моделями TwinBlock на ток 315–400 А. Устанавливается исключительно в заводской комплектации или при замене повреждённой детали. Монтаж выполняется только при полностью отключенном оборудовании и после демонтажа крышки корпуса. Перемычка не имеет собственных клемм - она механически и электрически зафиксирована между контактами разъединителя. Подключение внешних проводов осуществляется через основной аппарат, а не через перемычку.

Безопасность и стандарты

Изделие соответствует требованиям к применению в составе сертифицированных выключателей-разъединителей серии TwinBlock EKF. Напряжение 690 В указывает на соответствие нормам для промышленных сетей. Однако из-за степени защиты IP00 перемычка не защищена от доступа посторонних предметов или случайного прикосновения - её нельзя использовать вне корпуса выключателя.

Преимущества

• Обеспечивает гарантированную электрическую целостность между фазами без потерь и нагрева
• Уменьшает количество внешних соединений - снижает риск ошибок при монтаже
• Создаёт компактную и надёжную схему реверса без дополнительных шин или кабельных решений
• Произведена из материалов, совместимых с контактами TwinBlock - гарантирует долговечность при нагрузках до 400 А

Ограничения применения

• Не применяется с обычными (неперекидными) выключателями TwinBlock - только с реверсивными версиями
• Не может использоваться самостоятельно - обязательна установка внутри корпуса разъединителя
• IP00 запрещает эксплуатацию в условиях пыли, влаги или открытых площадках - требуется герметичный щит
• Запрещено обслуживание или замена при включённом питании - высокий риск поражения током

Примеры использования

• Реверсивный привод конвейера на пищевом производстве
• Подъёмник с управлением в двух направлениях
• Циркулярная пила с возможностью изменения направления вращения диска
• Гидравлический насос с автоматическим переключением режимов работы

Практические советы

• При заказе проверьте, что ваш выключатель-разъединитель именно реверсивный - перемычка не подойдёт к стандартному одностороннему модели
• При замене перемычки всегда используйте оригинальную деталь с артикулом tb-bar-315-400-rev - аналоги могут иметь отличную геометрию или материал
• Перед работой обязательно отключите питание и заблокируйте выключатель согласно правилам безопасности
• Не допускайте попадания металлических инструментов внутрь корпуса при работе - даже при отключении есть опасность остаточных зарядов
• Если вы планируете использовать TwinBlock в пыльной среде - выбирайте вариант с дополнительной крышкой или помещайте весь блок в закрытый щит с классом защиты IP54 и выше
