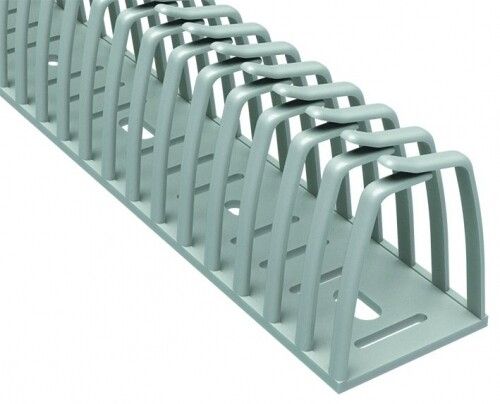

Мини-канал перфорированный 43х55 0.5мм DN-AL самоклеящийся DKC 02183 ДКС

Миниканал перфорированный, гибкий, самоклеящийся, DN-AL 43х55х0.5 от DKC (ДКС) - это компактный кабельный канал с перфорацией и самоклеющимся основанием, предназначенный для организации проводки в ограниченном пространстве, особенно там, где требуется изгиб по контуру или подключение к элементам управления. Артикул 02183 входит в серию Quadro и подходит для слаботочных систем.

Назначение и область применения

Minikanal DN-AL используется для прокладки кабелей в местах, где классические жесткие каналы не подходят - например, вокруг углов, на дверях шкафов, вдоль изогнутых поверхностей. Благодаря гибкости и самоклеющемуся основанию, его легко монтировать на вертикальные, горизонтальные и даже наклонные поверхности. Подходит для подключения сигнальных, управляющих и слаботочных цепей: кнопок, датчиков, индикаторов, термопар, Ethernet, USB, контроллеров.

Технические характеристики

• Габариты: 55,1 × 42,5 мм (высота × ширина)
• Толщина стенки: 0,5 мм
• Материал: ПВХ - устойчив к воздействию влаги, химически стойкий, не поддерживающий горение
• Перфорация: шаг 12,5 мм, широта слота 7,5 мм - позволяет легко выводить кабели без резки канала
• Полезное сечение: 1546,4 мм2 - достаточное для группового прохода до 10–12 слаботочных кабелей
• Крышка: есть, фиксируется защелкой, открывается без инструментов
• Цвет: серый - совместим с большинством промышленных корпусов
• Устойчивость к утечке тока: да - материал обеспечивает электроизоляцию, безопасен для слаботочных цепей

Совместимость и монтаж

Миниканал DN-AL крепится на любую чистую, сухую, ровную поверхность: металл, пластик, дерево, окрашенные поверхности. Самоклеющееся основание активируется после удаления защитной пленки. Для надежного соединения перед установкой протрите поверхность спиртом. Крышка плотно закрывается, не требует дополнительных креплений. Установка возможна в условиях температур от –10C до +50C. Не рекомендуется использовать на сильно грязных, масляных или вибрирующих поверхностях без предварительной подготовки.

Безопасность и стандарты

Материал ПВХ соответствует требованиям к самозатухающим материалам. Миниканал DN-AL не выделяет токсичных веществ при нормальной эксплуатации. Применяется исключительно в слаботочных сетях - не предназначен для силовых кабелей выше 50 В постоянного или переменного тока. Электроизоляция обеспечена конструкцией материала, что делает его безопасным для работы рядом с чувствительной аппаратурой.

Преимущества

• Гибкость позволяет обходить препятствия и прокладывать трассу по сложному контуру без срезов и фитингов
• Самоклеящийся базовый слой экономит время монтажа - не нужны дюбели, клепки или болты
• Перфорация с шагом 12,5 мм позволяет выводить кабели точно там, где они нужны, без лишних операций
• Съемная крышка упрощает обслуживание и замену кабелей
• Компактные размеры позволяют использовать миниканал в тесных щитах, на дверцах, в пультах управления

Ограничения применения

• Не подходит для силовых кабелей (напряжение >50 В, ток >10 А)
• Не рассчитан на механические нагрузки - нельзя наступать, давить, использовать как несущую конструкцию
• Не применяется во взрывоопасных зонах или средах с высокой температурой (>60C)
• Клей не работает на влажных, пыльных или масляных поверхностях - нужна предварительная очистка
• Не рекомендуется для открытого наружного монтажа - ПВХ не устойчив к длительному УФ-воздействию

Примеры использования

• Прокладка кабелей от кнопок и индикаторов на дверце станка к внутреннему PLC-щиту
• Обвязка кабелей датчиков на мобильных платформах с поворотными механизмами
• Интеграция в пульты управления, где важна компактность и быстрый доступ к проводам
• Сборка распределительных коробок с множеством слаботочных входов

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный допустимый радиус составляет около 50 мм, чтобы не повредить структуру канала
• Если кабелей много, используйте раздельные группы внутри канала - так легче найти проблемный участок при диагностике
• При необходимости можно отрезать канал по длине обычными ножницами - перфорация сохраняет целостность остальных слотов
• Для долговечности не перегружайте сечение - лучше взять два канала вместо одного переполненного
• Артикул 02183 совместим с другими изделиями серии Quadro - можно комбинировать с фитингами и ответвлениями от того же бренда DKC
